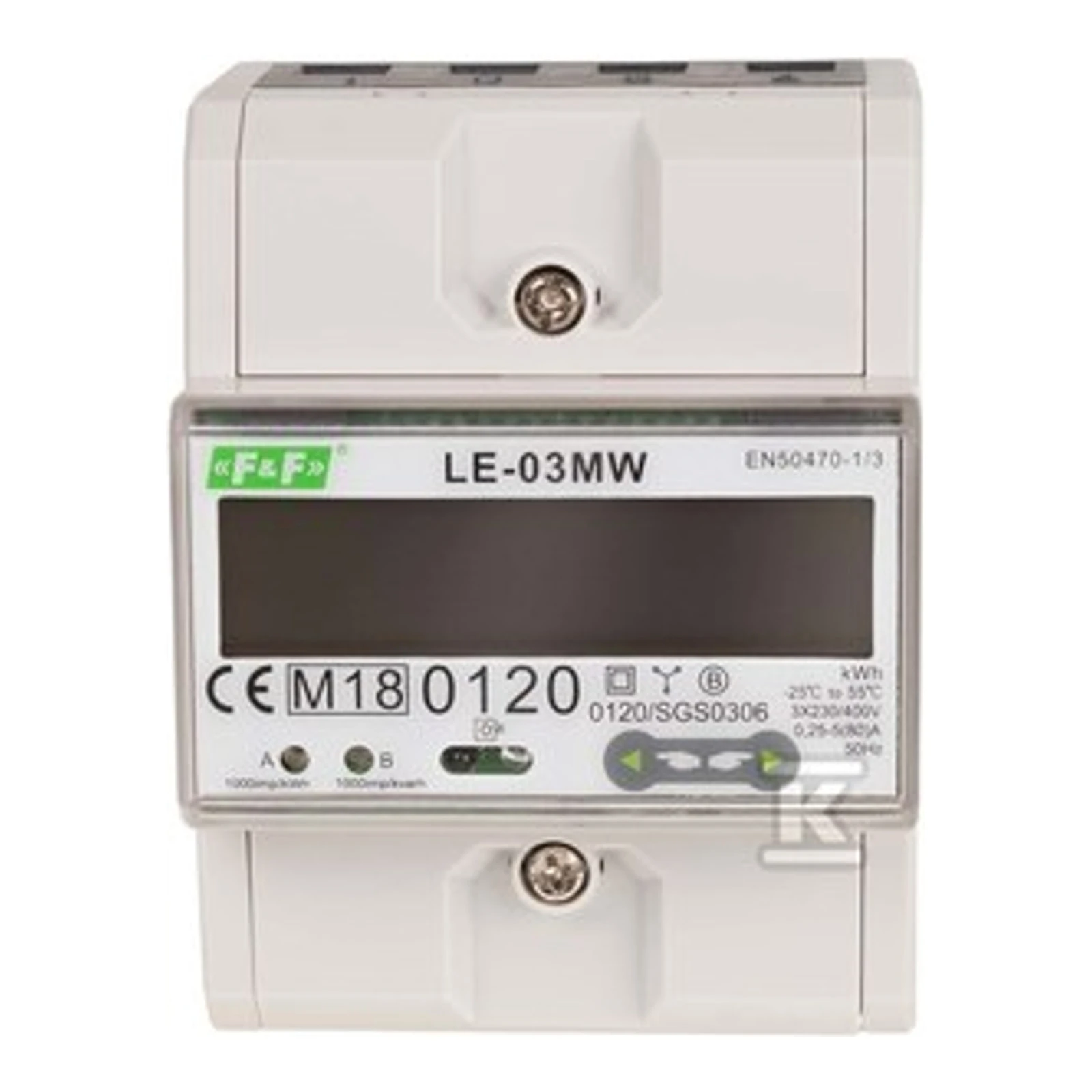

Двутарифен електромер, 3-фазен, 2-насочен с Modbus RTU, за директно измерване LE-03MW

LE-03MW е електронен, трифазен електромер за консумация на електрическа енергия с двунаправлена и тарифна конструкция, предназначен за директно измерване. Устройството позволява регистрация на активна и реактивна енергия с разделение на четири тарифни зони, измерване на получената и върната енергия, както и дистанционно отчитане на данни чрез интерфейс RS-485 с протокол Modbus RTU. Електромерът разполага с многофункционален LCD дисплей и два програмируеми импулсни изхода.<\/p>

Информация за производителя<\/h3>

Производителят е F&F Filipowski sp.j., компания със седалище в Пабянице (ул. Константиновска 79\/81). Компанията предлага измервателни устройства, включително серия електромери LE, осигурявайки сертификация в съответствие с Директивата MID и възможност за използване на специализирания конфигурационен софтуер LE Config.<\/p>

Най-важни електрически параметри<\/h3>

• Референтно напрежение:<\/strong> 3×230\/400 V<\/li>
• Обхват на измерваните напрежения:<\/strong> L–N 100÷289 V AC, L–L 173÷500 V AC<\/li>
• Основен / максимален ток:<\/strong> 0,25\/5 A (основен ток), директно измерване до 80 A<\/li>
• Минимален ток на детекция:<\/strong> 0,04 A<\/li>
• Номинална честота:<\/strong> 50 Hz<\/li>
• Точност на измерване:<\/strong> клас B (MID)<\/li>
• Импулсни изходи:<\/strong> 2 изхода тип OC (отворен колектор), макс. 30 V DC, макс. ток 27 mA; постоянна импулсация: изход 1 = 1, 10, 100, 1000 имп\/kWh; изход 2 = 1000 имп\/kvar<\/li>
• Комуникация:<\/strong> порт RS-485, протокол Modbus RTU, скорости 1200\/2400\/4800\/9600 bps, четност EVEN, 2 бита за четност<\/li>
• Измервателни функции:<\/strong> активна енергия получена и върната, реактивна индуктивна и капацитивна енергия, фазови напрежения и токове, активна\/реактивна\/явна мощност, коефициент на мощност, честота, регистрация на потребление на мощност и тарифни електромери<\/li><\/ul>

  Механични параметри<\/h3>

• Размери:<\/strong> 76 × 100 × 65 mm (шир. × вис. × дъл.)<\/li>
• Монтаж:<\/strong> на шина TH-35 mm (4,5 DIN модула)<\/li>
• Свързване:<\/strong> винтови клеми до 25 mm²<\/li>
• Степен на защита:<\/strong> IP51<\/li>
• Корпус:<\/strong> самозагасващ материал UL94 V-0, клас на защита на изолацията Class II<\/li><\/ul>
