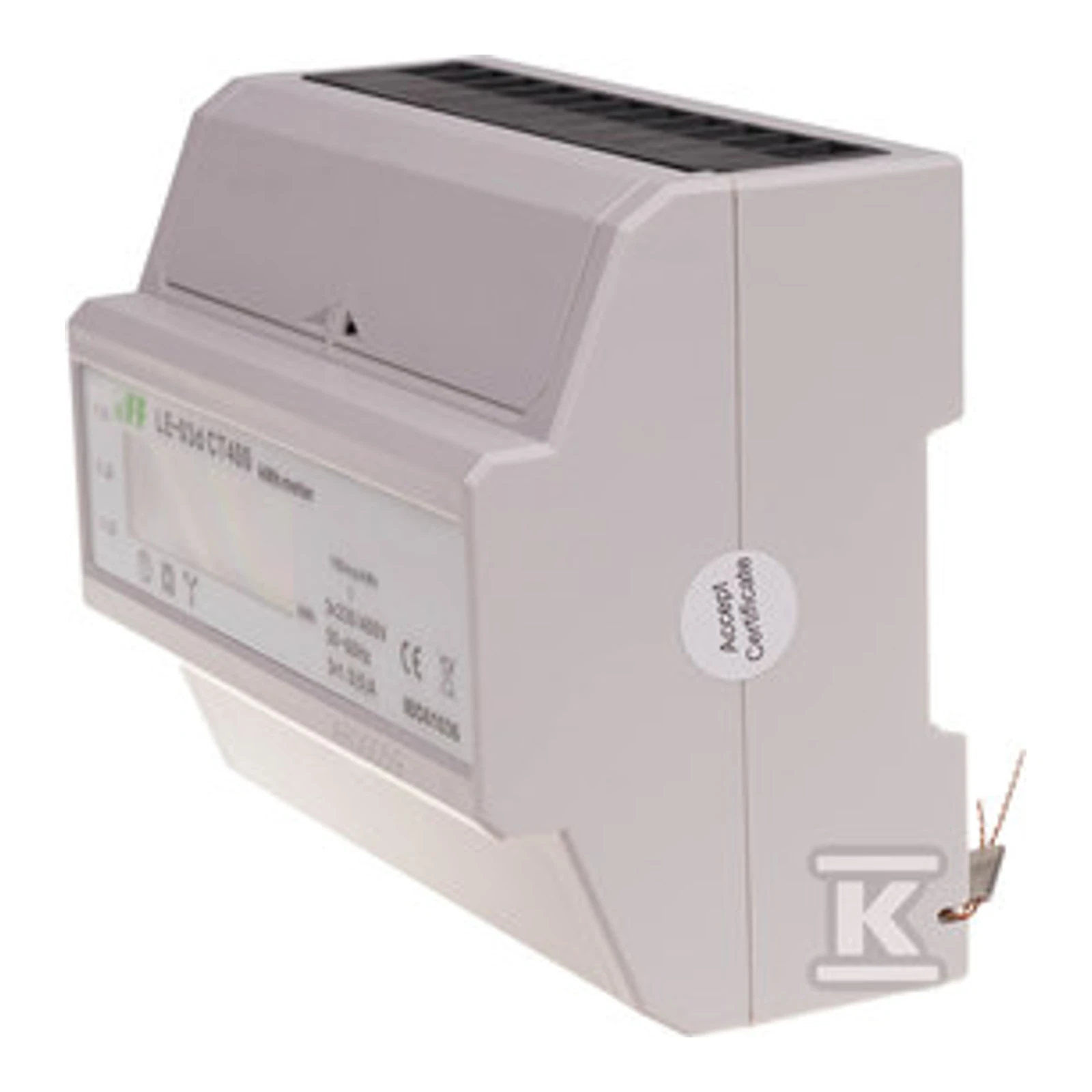

Електромер LE-03d CT-400 - трифазен, LCD дисплей, кл.1, вход. пом. 3x5A [преобразувател 400/5] LE03D-CT400

LE-03d CT 400 е трифазен, полупосредствен електронен индикатор за потребление на електрическа енергия с сегментен LCD дисплей, предназначен за работа с токови преобразуватели с вторичен ток 5 A. Устройството брои енергията в схема 3×230/400 V+N и предоставя импулсно изходно SO+/SO- за работа с външни импулсни електромери или регистратори.

Производител на устройството е компанията F&F Filipowski sp. j. от Пабяниц (Полша). Компанията предоставя продукти с индивидуален фабричен номер (лазерно гравиране) и осигурява 24-месечна гаранция за своите изделия. Инструкции и сервизни информации са налични на сайта на производителя и в процедурата за рекламации.

Електрически параметри

• Тип преобразувател: 400/5 A
• Референтно напрежение: 3×230/400 V + N
• Базов ток: 3×1,5 A
• Максимален ток: 3×5 A
• Минимален ток: 0,04 A
• Клас на точност: клас 1 (съгласно IEC61036)
• Постоянна на електромера/импулса: 3,33 Wh/imp (300 imp/kWh)
• Импулсно изходно: SO+/SO- отворен колектор, напрежение на свързване <30 V DC, ток <27 mA, време на импулса 35 ms
• Собствена консумация: <10 VA; <2 W
• Сигнализация на консумацията на ток: 3× червена LED; сигнализация за отчитане: червена LED

Механични параметри

• Свързване: винтови клеми до 25 mm²
• Размери: 7 модула, ширина 122 mm
• Монтаж: на шина TH-35
• Степен на защита: IP20
• Изходи и свързвания: клеми фази L1,L2,L3 (18,17,16), N клема 15, импулсно изходно клеми 9(+) / 8(-), клеми за ток 1-2 (L1), 3-4 (L2), 5-6 (L3)
