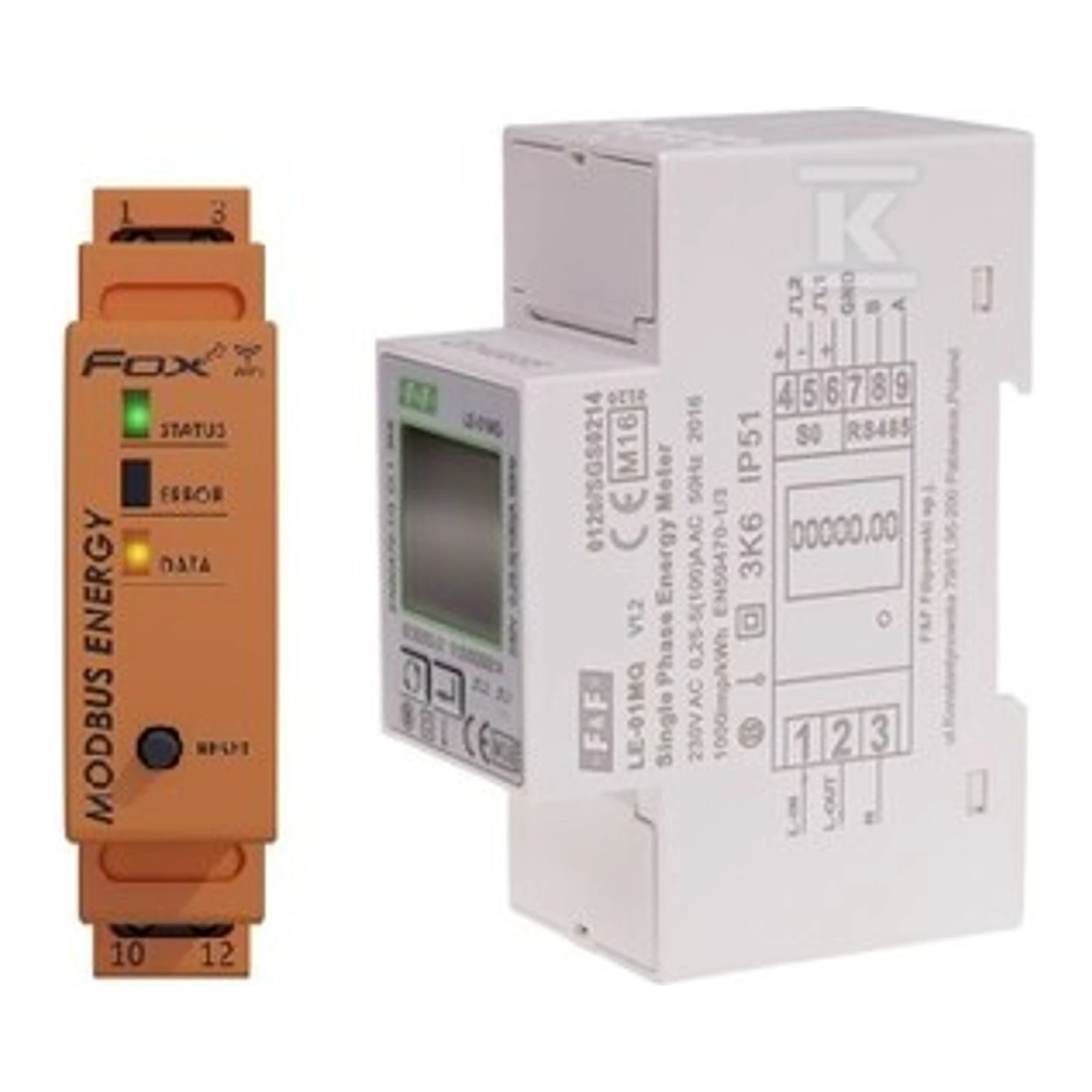

Комплект електромер LE-01MQ&INTEGR wi-modbus-d

LE-01MQ е еднофазен, електронен електромер с двупосочно измерване и анализ на параметрите на мрежата. Устройството регистрира активна и реактивна енергия (импорт/експорт), моментни стойности (напрежение, ток, мощност, явна мощност, реактивна мощност, коефициент на мощност), честота и максимално търсене на мощност. Оснащен е с два импулсни изхода и комуникационен порт RS-485 с поддръжка на протокола Modbus RTU, позволяващ дистанционно отчитане и интеграция в измервателната мрежа.

Информация за производителя

Производител: F&F Filipowski sp.j., с офис в Пабяниците (Константиновска 79/81). Компанията предоставя устройството под обозначение LE-01MQ и предлага техническа документация и сервизна поддръжка. В инструкцията е посочен номер на сертификата и съответствие с директивите, както и информация за гаранцията.

Електрически и функционални параметри

• Измервателна система: 1P2W – еднофазен 2-жилен (230 V + N).
• Референтно напрежение: 230 V AC (диапазон 176–276 V AC).
• Честота: номинално 50 Hz (приемливи 50/60 Hz ±2%).
• Ток: Ib = 5 A, Imax = 100 A, Imin = 0.25 A, стартов ток 0.4% Ib.
• Активна/реактивна/явна мощност: измерване на активна мощност (W), реактивна (Var) и явна (VA) с точност ±1% на максималния диапазон (за мощност) и ±1% IEC 62053-21 за активна енергия.
• Клас на точност: клас B (подробни точности: напрежение 0.5% от максималния диапазон, ток 0.5% от номинала, честота 0.2% средата на диапазона, cosφ 1% единица).
• Енергия: регистрира активна енергия, вносима/износима, както и реактивна енергия внос/износ; общата енергия е налична в регистрите.
• Импулсни изходи: 2 x OC (отворен колектор) 27 V DC/27 mA; изход 1 програмируем за kWh/kVarh с избор на импулсна константа (1/10/100/1000) и ширина на импулса (60/100/200 ms); изход 2 постоянен за kWh (3200 импулса/kWh) с ширина 200 ms.
• Комуникация: RS-485 с Modbus RTU; адрес на мрежата 1–247; скорости на предаване 1200/2400 (по подразбиране)/4800/9600 bps; паритет НЯМА/НЕЧЕТЕН/ЧЕТЕН; стоп битове 1/2.

Механични и екологични параметри

• Монтаж: на DIN шина.
• Корпус: материал самозагасващ UI94 V-0.
• Степен на защита: IP51 (вътре в корпуса).
• Работна температура: -25 ÷ 55°C; температура на съхранение: -40 ÷ 70°C.
• Относителна влажност: 0 ÷ 95% без кондензация.
• Категория на инсталацията и механична среда: CAT II, M1, степен на замърсяване E2.
• Анти манипулационни защити: клеми с възможност за пломбиране; лазерно гравиран серийния номер.
