Кутия за свързване с ограничител на пренапрежение DC + AC, 1000V, тип 2, 2x верига PV, 2x MPPT // ограничител AC тип SH-98 DCAC

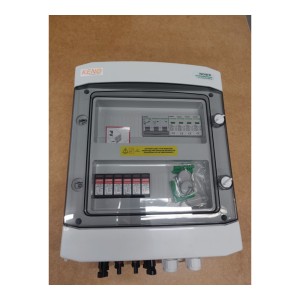

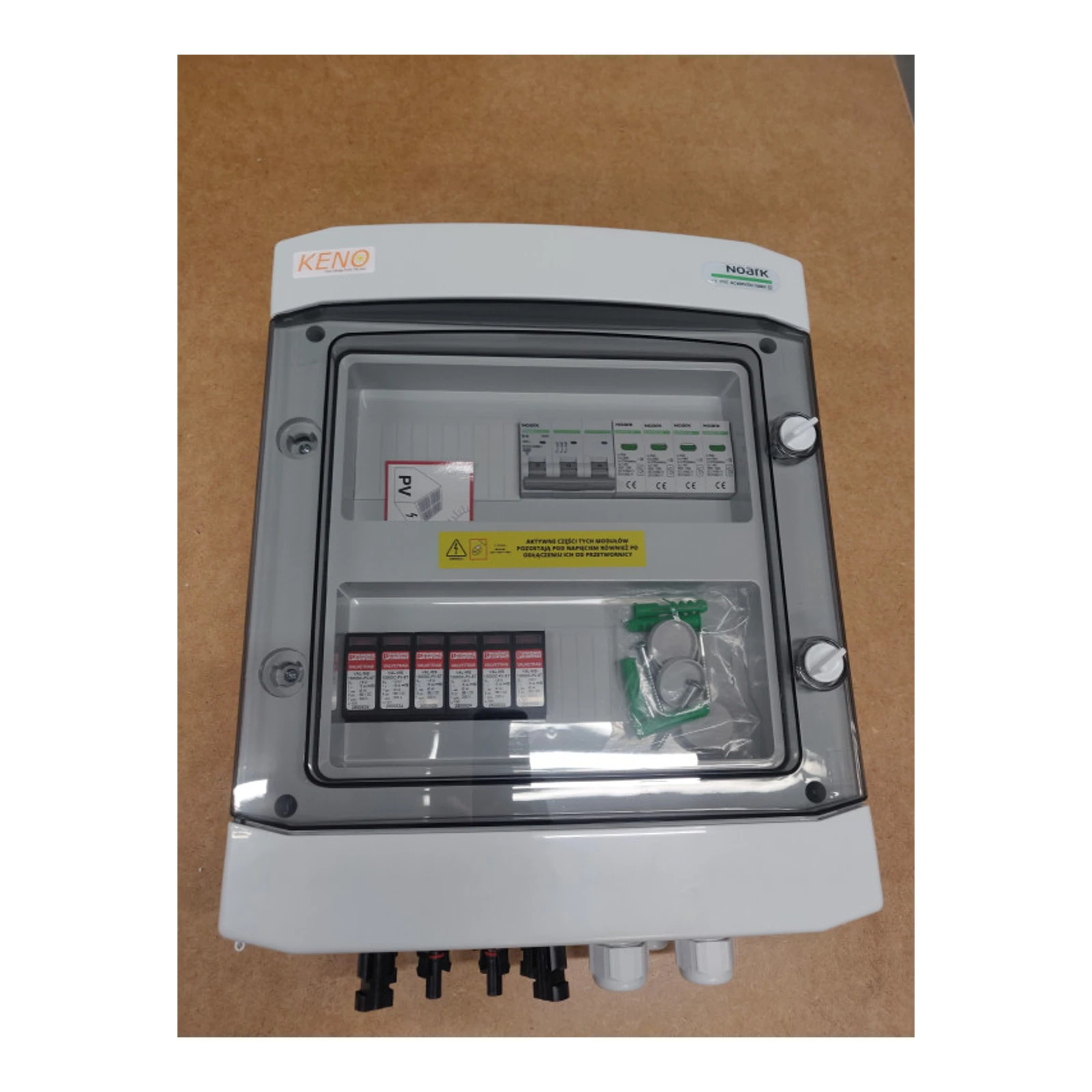

Херметичната кутия за свързване SH-98 DCAC е предназначена за употреба в фотоволтаични инсталации, позволяваща разпределение и защита на 2 вериги модули (2 x вериги на 2 MPPT). Оснащена е фабрично с защита срещу пренапрежение DC тип 2 и ограничител AC тип 2, както и 3-фазен надпотоков прекъсвач 10 A. Корпусът е пригоден за повърхностен монтаж, с прозрачни вратички и степен на защита IP65, готов за свързване с използване на съединения, съвместими с MC4.

Информация за производителя

Производител: KENO Sp. z o.o., компания със седалище в Гливице, специализирана в решения за фотоволтаични инсталации и доставка на готови кутии за свързване и комплектно защитно оборудване за PV инсталации.

Електрически и технически параметри

• Модел: PHS 24T (обозначение на корпуса, използвано в картата)
• Брой модули / места за модули: 24
• Номинален ток In (на корпуса): 63 A
• Номинално изолационно напрежение (Ui): 690 V AC, 1000 V DC
• Ограничител на пренапрежение DC: PHOENIX/VAL-MS 1000DC-PV/2+V, тип 2, способност за отвод на ток (8/20) до 40 kA на полюс, макс. Uoc <= 4,0 kV, сменяеми вложки с термодинамично устройство за изключване и оптична сигнализация за повреда
• Ограничител на пренапрежение AC: Noark/Ex9UE2 20 4P 275, номинален отводим ток In (8/20 µs) на фаза 20 kA, Uc 275 V AC (до 440 V AC на фаза)
• Надпотоков прекъсвач: Noark/Ex9BN 3P B10, 3-полюсен, B, 10 A, номинална късо съединителна способност ICN 6 kA
• Готови за свързване: щепселни съединения, съвместими с MC4
• Предназначение на защитата: защита срещу пренапрежение DC и AC, съответстваща на изискванията за PV инсталации (тип 2), взети предвид изискванията VDE/IEC за Y свързвания и изравняване на потенциали

Механични параметри

• Степен на защита: IP65 (за монтаж вътре и извън помещения)
• Клас на защита: II
• Устойчивост на удари: IK08
• Температурен диапазон на работа: -40…80°C
• Материал на корпуса: безхалогенен пластмаса, подходяща за рециклиране
• Цвят на корпуса: бял, с прозрачни вратички
