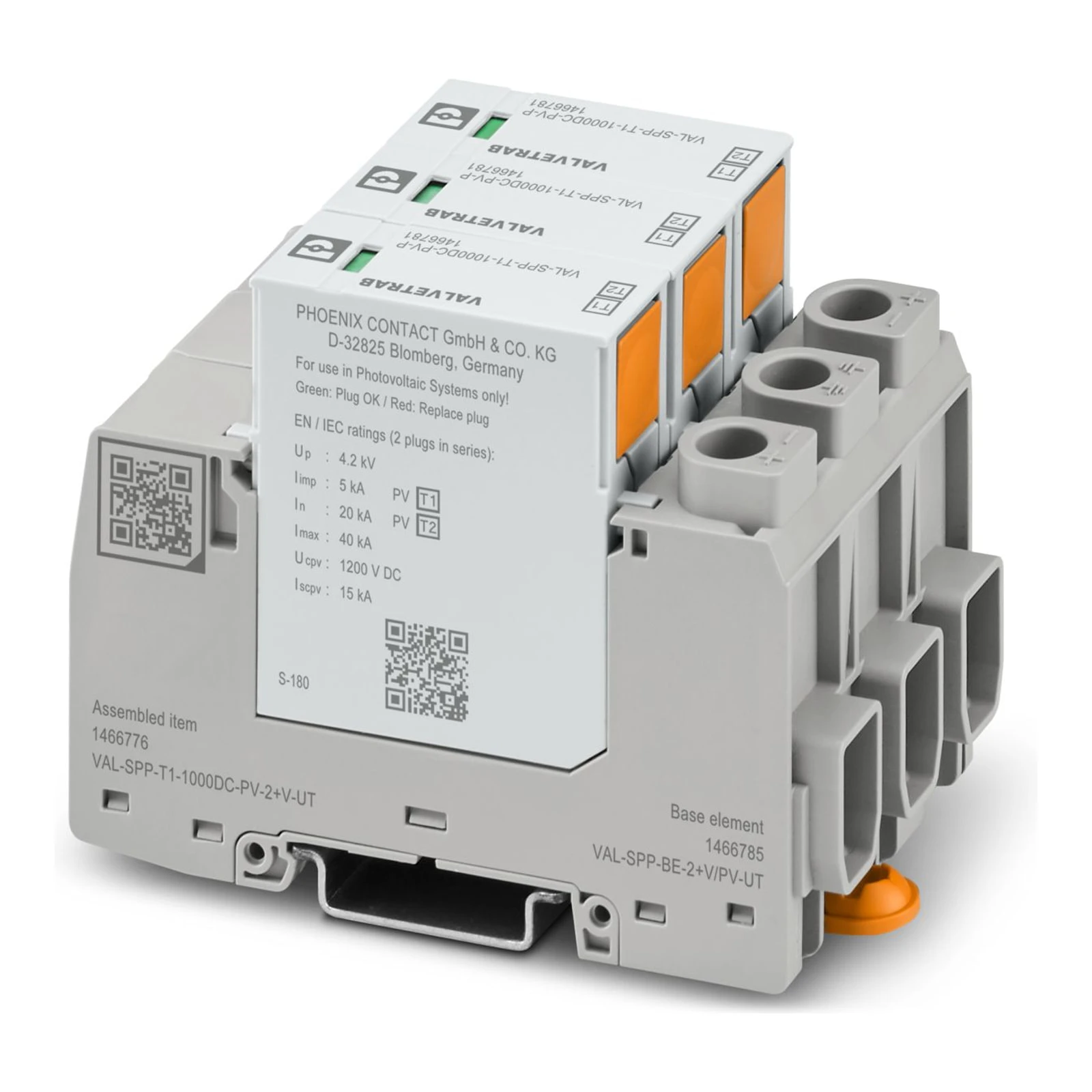

Ограничител на пренапрежение тип T1\/T2 VAL-SPP-T1-1000DC-PV-2+V-UT

Ограничителят на пренапрежение тип T1\/T2 VAL-SPP-T1-1000DC-PV-2+V-UT е модулен ограничител, предназначен за защита на фотоволтаични инсталации DC до 1000 V DC. Устройството предлага Y конфигурация за трифазно свързване (DC+, DC-, PE) и осигурява бързо време за реакция и ниско остатъчно напрежение, което минимизира риска от повреди на свързаните устройства.<\/p>

Производител: Phoenix Contact — международна компания, специализирана в електрически компоненти и индустриална автоматизация. Продуктът се предлага под производствения код 1466776 и произхожда от Германия; отговаря на стандартите EN\/IEC 61643-31 и има съответните одобрения (включително KEMA-KEUR, IECEE CB).<\/p>

Електрически параметри<\/h3>

• Клас на теста<\/strong>: PV T1 \/ T2 (EN T1 \/ T2)<\/li>
• Система на захранване<\/strong>: DC<\/li>
• Най-високо постоянно напрежение UCPV<\/strong>: 1200 V DC<\/li>
• Номинален разряден ток In (8\/20 µs)<\/strong>: 20 kA<\/li>
• Макс. разряден ток Imax (8\/20 µs)<\/strong>: 40 kA<\/li>
• Пробен разряден ток (10\/350 µs), пикова стойност Iimp<\/strong>: 5 kA<\/li>
• Общ разряден ток ITotal (8\/20 µs)<\/strong>: 40 kA<\/li>
• Ниво на защита Up (остатъчно напрежение)<\/strong>: ≤ 4,2 kV (при In), ≤ 3,6 kV (за 10 kA), ≤ 3,2 kV (при 5 kA)<\/li>
• Време за реакция tA<\/strong>: ≤ 25 ns<\/li>
• Дълготраен работен ток ICPV<\/strong>: ≤ 100 µA DC<\/li><\/ul>

  Механични и конструктивни параметри<\/h3>

• Конструкция<\/strong>: модул за монтаж на DIN шина, двучастен<\/li>
• Брой полюси<\/strong>: 3 (Y конфигурация)<\/li>
• Ширина<\/strong>: 53,4 mm (3 TE)<\/li>
• Височина<\/strong>: 96,6 mm<\/li>
• Дълбочина<\/strong>: 71,5 mm (с DIN шина 7,5 mm)<\/li>
• Тегло на един брой (с опаковка \/ без опаковка)<\/strong>: 379,9 g<\/li>
• Метод на монтаж<\/strong>: DIN шина 35 mm<\/li>
• Цвят \/ материал на корпуса<\/strong>: сив (RAL 7042) \/ PA 6.6-FR 20% GF (PBT)<\/li><\/ul>
