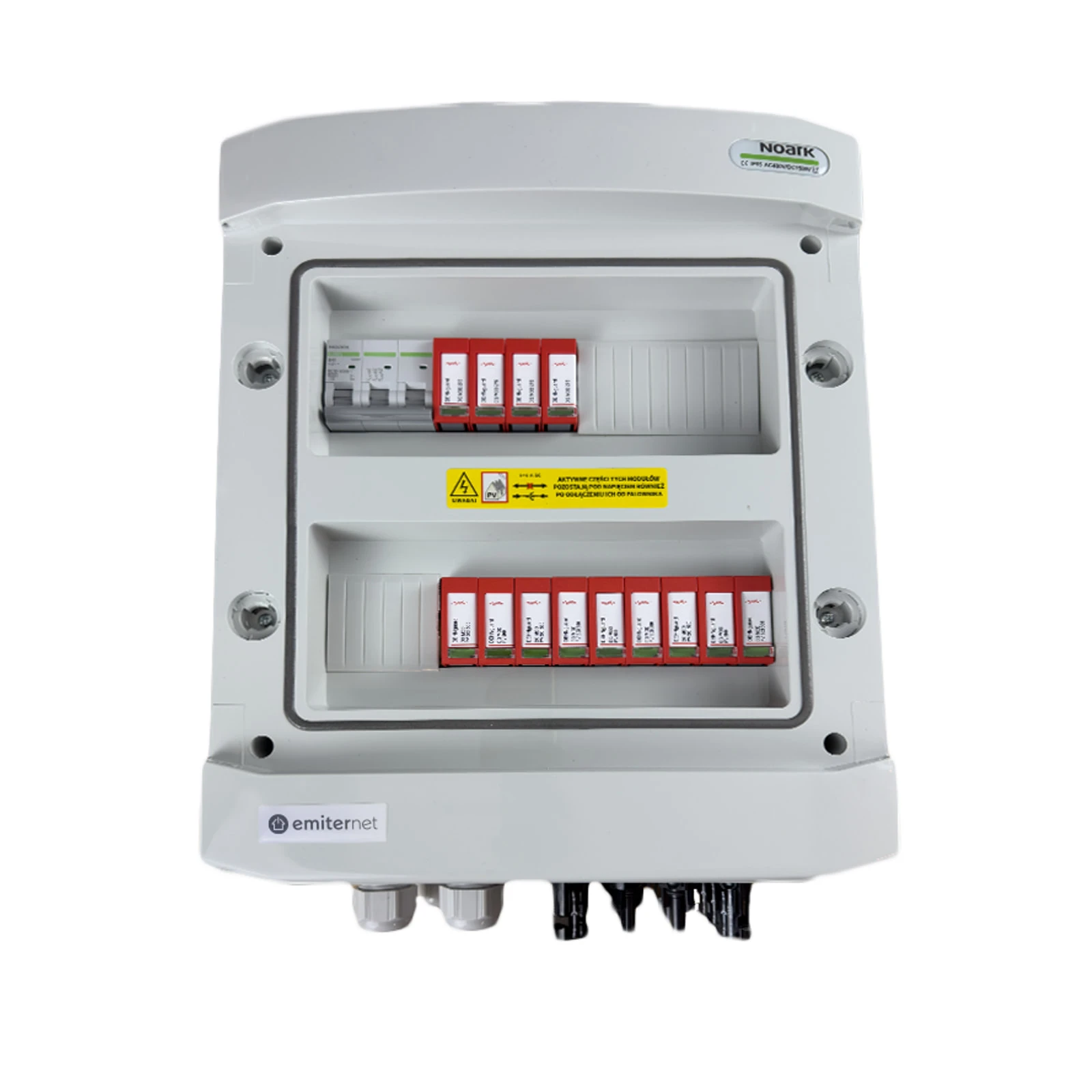

Разпределителна кутия EMITER EM-382_DCAC

Разпределителната кутия EM-382 DCAC е херметично, модулно решение, предназначено за захранване на фотоволтаични инвертори. Осигурява защита срещу последствията от късо съединение и претоварвания, както и защита срещу пренапрежение от страна на DC и AC (SPD Тип 2), позволявайки външен монтаж благодарение на клас на защита IP65.<\/p>

Производителят на устройството е полската компания EMITER, специализирана в решения за фотоволтаични инсталации. Моделът EM-382 DCAC се доставя готов за свързване и е оборудван с компоненти на реномирани доставчици (включително ограничители Dehn и апаратура Noark), което опростява инсталацията и експлоатацията.<\/p>

Избрани електрически параметри<\/h3>

• Брой входове | изходи на веригата PV: 2 | 2<\/li>
• Използван ограничител на пренапрежение DC (SPD): Dehn DG M YPV SCI 1000, защита T2, максимално напрежение PV (UCPV): 1000 V<\/li>
• DC SPD - разрядни параметри: общ разряден ток (8\/20 µs) Itotal = 40 kA, номинален разряден ток In = 12,5 kA, Imax = 25 kA, ниво на защита на напрежението Up ≤ 4 kV (≤ 3,5 kV при 5 kA)<\/li>
• Използван ограничител на пренапрежение AC (SPD): Dehn DG M TN 275, Тип 2, Un = 230 \/ 400 V, Uc = 275 V<\/li>
• AC SPD - разрядни параметри: In = 20 kA, Imax = 40 kA, Up [L-PE]\/[N-PE] ≤ 1,5 \/ ≤ 1,5 kV (≤ 1 \/ ≤ 1 kV при 5 kA)<\/li>
• Автоматичен прекъсвач (MCB): Noark Ex9BN 3P B25, 25 A, 3-фазен, характеристика B<\/li>
• Автоматичен диференциален прекъсвач (RCD): Noark Ex9L-N, IΔn = 100 mA, характеристика A, номинален ток 40 \/ 63 A (достъпни версии на полета 2\/4)<\/li>
• Номинално изолационно напрежение: Ui = 400 V AC, 1500 V DC<\/li><\/ul>

  Механични параметри<\/h3>

  • Модел на корпуса: PHS 24 T<\/li>
  • Брой полета: 24<\/li>
  • Размери на корпуса (Дл | Шир | Вис) без дросели и MC4: 144.00 mm | 319.00 mm | 384.00 mm<\/li>
  • Тегло: 5.910 kg<\/li>
  • Степен на защита: IP65 (възможен външен монтаж)<\/li>
  • Устойчивост на удари: IK08<\/li>
  • Устойчивост на UV: Да; безхалогенен материал<\/li>
  • Работен температурен диапазон: -25°C … +60°C<\/li>
  • Изпълнение и съответствие: EN 60670-1, EN 62208<\/li><\/ul>
