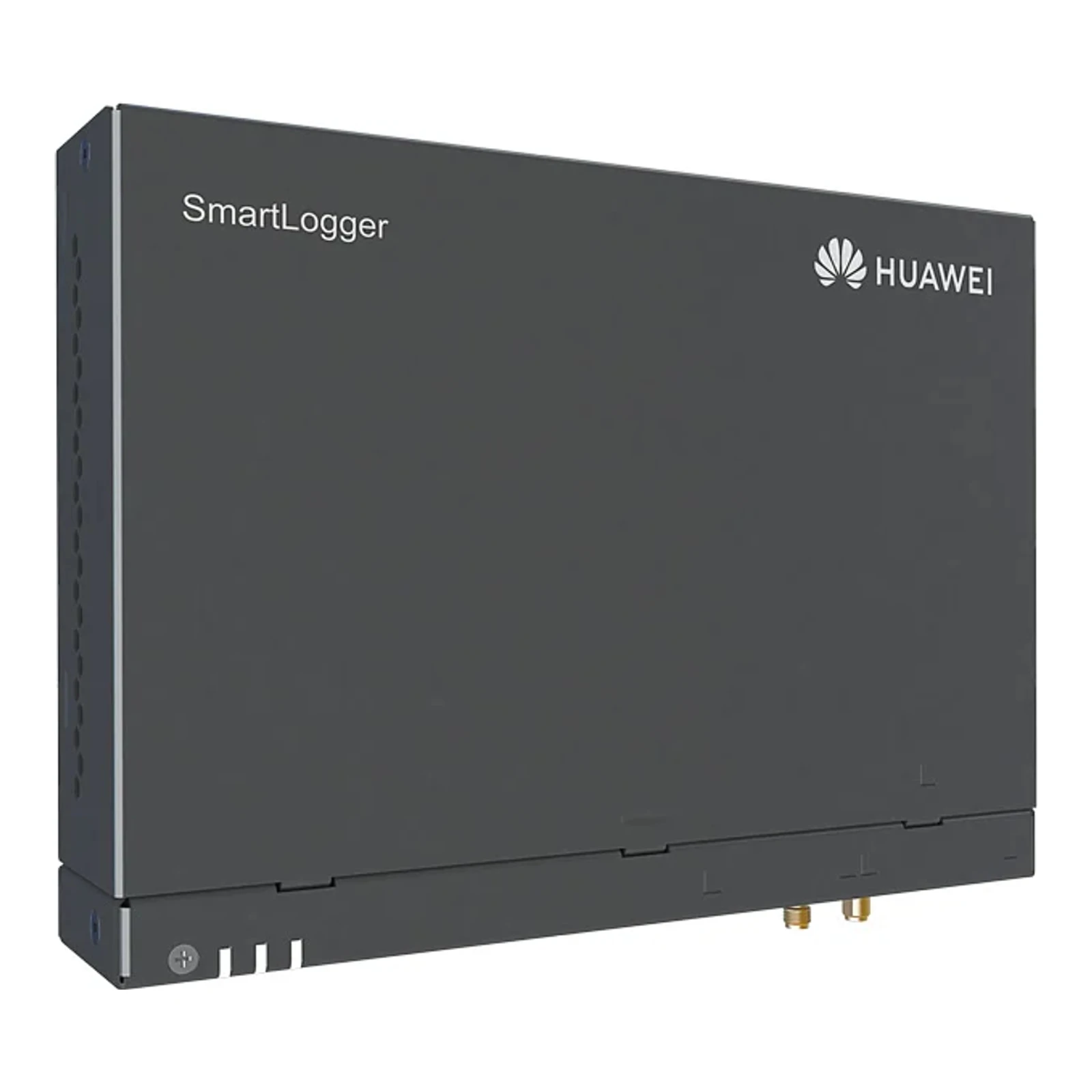

Регистратор на данни за мониторинг на PV инсталации Huawei SMART_LOGGER_3000A01

Регистраторът на данни SmartLogger3000A01 служи за мониторинг на фотоволтаични инсталации от серията Commercial, поддържайки до 80 инвертора. Устройството позволява комуникация чрез Ethernet и RS485 и разполага с цифрови и аналогови входове/изходи; WLAN мрежата се използва за конфигурация (без LCD дисплей и без MBUS интерфейс в тази версия).

Производител на устройството е HUAWEI, международна компания, специализирана в телекомуникационни и енергийни решения. Продуктът е от серията SmartLogger3000A, предназначена за дистанционен мониторинг и управление на PV инсталации в търговски приложения.

Електрически и комуникационни параметри

• Максимален брой свързани устройства: 80
• WAN: 1 × RJ45, 10/100/1000 Mbps
• LAN: 1 × RJ45, 10/100/1000 Mbps
• RS485: COM × 3, скорости 1200 / 2400 / 4800 / 9600 / 19200 / 115200 bps, обхват до 1000 m
• MBUS: без MBUS комуникационен интерфейс (версия A01)
• Мобилна мрежа 2G/3G/4G: (опционален модул) поддръжка на LTE(FDD) и DC-HSPA+/HSPA+/HSPA/UMTS и GSM/GPRS/EDGE — необходима допълнителна антена при метален корпус
• Входове/изходи: Цифрови входове × 4, Цифрови изходи × 2, Аналогови входове × 4
• Активен цифров изход: 12 V, 100 mA (за захранване на реле/сензор)
• Комуникационни протоколи: Ethernet: Modbus-TCP, IEC 60870-5-104; RS485: Modbus-RTU, IEC 60870-5-103 (стандарт), DL/T645
• Захранване: AC 100–240 V, 50/60 Hz или DC 12 V / 24 V; стандартна консумация на енергия 8 W, макс. 15 W

Механични параметри

• Размери (Ш × В × Д): 225 × 160 × 44 mm (8,9 × 6,3 × 1,7 инча) — без монтажни скоби и антена
• Тегло: 2 kg (4,4 lb)
• Степен на защита: IP20
• Опции за монтаж: стенен монтаж, монтаж на DIN шина, монтаж на плот
• Работен температурен диапазон: -40°C до 60°C
• Температура на съхранение: -40°C до 70°C
• Относителна влажност: 5%–95% (без кондензация)
• Максимална работна височина: 4000 m
