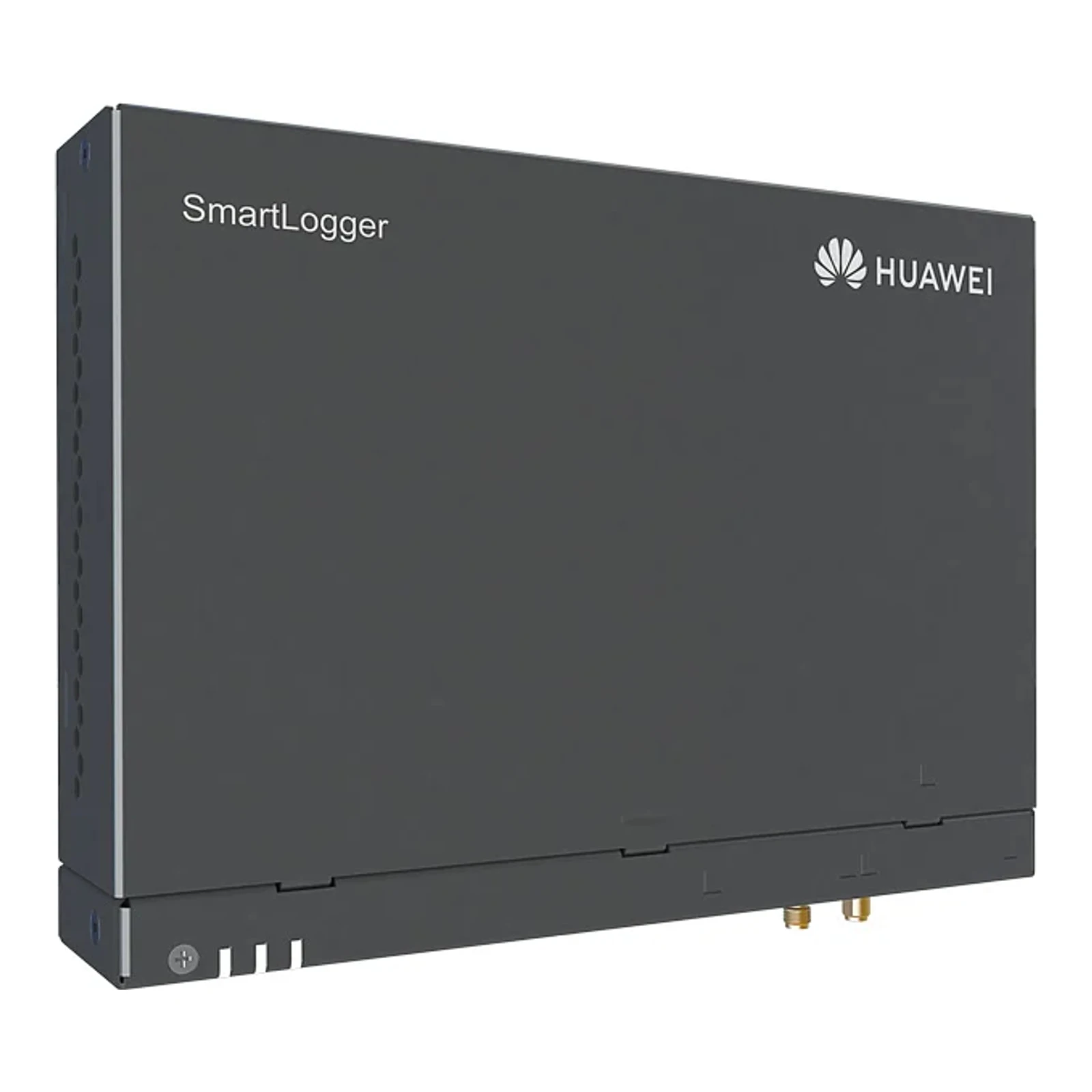

Регистратор на данни за мониторинг на PV инсталации Huawei SMART_LOGGER_3000A03

Регистраторът на данни SmartLogger3000A03 служи за мониторинг на фотоволтаични инсталации от серията Commercial, поддържайки до 80 инвертора. Устройството осигурява комуникация чрез Ethernet, RS485 и допълнително разполага с MBUS интерфейс, съвместим с PLC; WLAN мрежата се използва за конфигурация (без LCD дисплей).

Производител на устройството е HUAWEI, глобална компания, предлагаща решения за енергетика и телекомуникации. Моделът SmartLogger3000A03 е част от серията, проектирана за дистанционен мониторинг и интеграция с системи за управление на PV инсталации.

Електрически и комуникационни параметри

• Максимален брой свързани устройства: 80
• WAN: 1 × RJ45, 10/100/1000 Mbps
• LAN: 1 × RJ45, 10/100/1000 Mbps
• RS485: COM × 3, скорости 1200 / 2400 / 4800 / 9600 / 19200 / 115200 bps, обхват до 1000 m
• MBUS: MBUS × 1, 115,2 kbps, съвместим с PLC
• Мобилна мрежа 2G/3G/4G: LTE(FDD) честотни ленти B1,B2,B3,B4,B5,B7,B8,B20; DC-HSPA+/HSPA+/HSPA/UMTS 850/900/1900/2100 MHz; GSM/GPRS/EDGE 850/900/1800/1900 MHz (при поставяне в метален корпус е необходима удължена антена)
• Входове/изходи: Цифрови входове × 4, Цифрови изходи × 2, Аналогови входове × 4
• Активен цифров изход: 12 V, 100 mA (за захранване на реле/сензор)
• Комуникационни протоколи: Ethernet: Modbus-TCP, IEC 60870-5-104; RS485: Modbus-RTU, IEC 60870-5-103 (стандарт), DL/T645
• Захранване: AC 100–240 V, 50/60 Hz или DC 12 V / 24 V; стандартна консумация на енергия 8 W, макс. 15 W

Механични параметри

• Размери (Ш × В × Д): 225 × 160 × 44 mm (8,9 × 6,3 × 1,7 инча) — без монтажни скоби и антена
• Тегло: 2 kg (4,4 lb)
• Степен на защита: IP20
• Опции за монтаж: стенен монтаж, монтаж на DIN шина, монтаж на плот
• Работен температурен диапазон: -40°C до 60°C
• Температура на съхранение: -40°C до 70°C
• Относителна влажност: 5%–95% (без кондензация)
• Максимална работна височина: 4000 m
