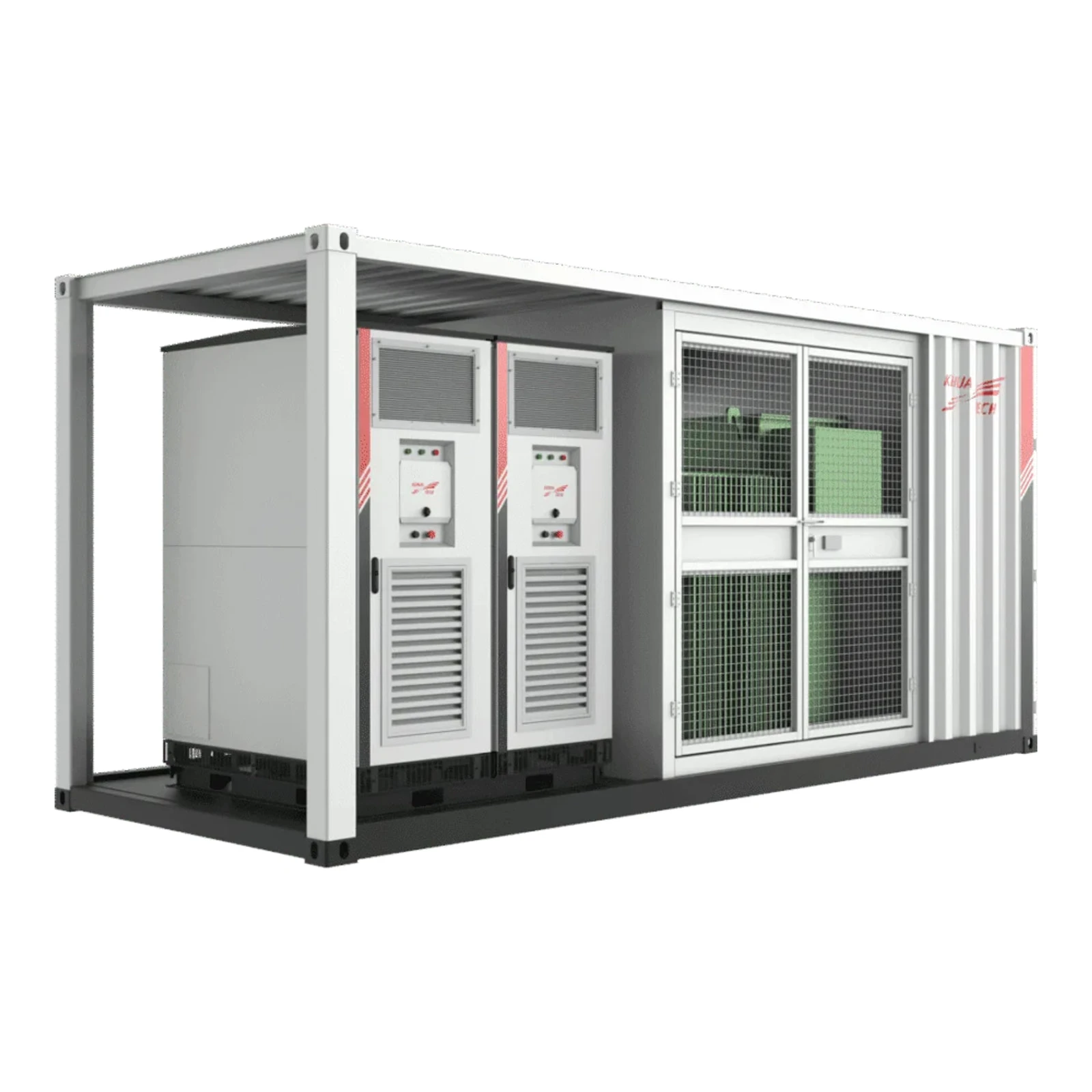

Система за съхранение на енергия KEHUA BCS 3450K-B-HUD/T

Контейнерната система за съхранение на енергия KEHUA BCS3450K-B-HUD/T е интегрирано решение PCS с трансформатор на ключ, предназначено за работа в мрежа и островна работа. Системата предлага висока изходяща мощност 3450 kW, поддръжка на паралелна работа на множество единици и функции, позволяващи черен старт и адаптация към нестабилна мрежа.

Производител: KEHUA. Устройството е част от серия BCS2500K~3450K-B-HUD/T, проектирана като интеграция на инвертора и трансформатора с интелигентно управление, с мониторинг на състоянието на трансформатора и напреднали комуникационни функции.

Ключови електрически параметри

• Номинална изходяща мощност AC: 3450 kW
• Максимална изходяща мощност AC: 3795 kVA
• Номинално мрежово напрежение: 690 Vac (3P3W+PE)
• Максимален изходящ ток: 3176 A
• Максимално напрежение DC: 1500 Vdc
• Диапазон на напрежение DC: 1000–1500 Vdc
• Максимален постоянен ток: 3872 A
• THDi / THDu: <3% (при номинална мощност, THDu <3% при линейно натоварване)
• Регулируем коефициент на мощност: от 1 (водещ) до 1 (забавен)
• Макс. ефективност PCS: 99%
• Ефективност на трансформатора / номинална мощност на трансформатора: 3450 kVA; коефициент на трансформация на напрежение 0,69/(6-35) kV
• Функции на мрежата: паралелно свързване на множество машини, черен старт, H/LVRT, помощно свързване към мрежата, модулация на честотата

Механични и екологични параметри

• Размери (Ш×В×Д): 6058 × 2896 × 2438 mm
• Тегло: 13000 kg
• Степен на защита: IP54
• Работна температура: -35°C до 60°C (над 45°C намаление на номиналните стойности)
• Относителна влажност: 0–100% (без кондензация)
• Тип охлаждане: интелигентно охлаждане с въздух
• Работна височина (над морското равнище): до 4000 m (над 2000 m намаление на номиналните стойности)
• Дисплей: сензорен екран (по избор)
• Други механични характеристики: интегриран проект на инвертора и трансформатора за реализация на доставка на ключ

Комуникация и съвместимост: Modbus-RTU, Modbus-TCP, IEC61850, IEC104; интерфейси RS485 и Ethernet. Съвместимост с нормите IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727.
