Трифазен енергиен брояч, 3p4w, LCD дисплей, измерване до 250A, комуникация RS485, монтаж на DIN шина DHSU1079-CT

Smart Power Sensor DHSU1079-CT е трифазен енергиен брояч, предназначен за измерване и мониторинг на електрически параметри в трифазни инсталации. Устройството работи с три токови трансформатора (CT) 250 A/50 mA и осигурява регистрация на активна енергия, мощност, токове, напрежения, честота и коефициент на мощност. Разполага с LCD дисплей с автоматично превъртане на показанията и комуникационен интерфейс RS485.

Производител: Huawei Digital Power Technologies Co., Ltd. Производителят осигурява устройства, съответстващи на стандартите CE, RCM и UKCA. Продуктът се доставя с фабрично конфигурирани комуникационни параметри (адрес, скорост на предаване, формат на данни), а документацията включва инструкции за монтаж, окабеляване и настройка на параметри чрез бутони на панела.

Електрически параметри

• Номинално напрежение и честота: 230/400 V AC, 50/60 Hz
• Обхват на измерване на тока: 0–250 A (вход през CT 250 A / 50 mA)
• Токов вход: CT, 250 A/50 mA
• Точност на измерване на енергията: Клас 1 (толеранс ±1%)
• Система за заземяване: трифазна четирипроводна (3P4W) или трифазна трипроводна (3P3W)
• Комуникация: RS485 (A/B), поддръжка на серийния протокол; параметри: паритет/стоп/бауд конфигурируеми
• Скорости на предаване RS485: 1200 / 2400 / 4800 / 9600 / 19 200 / 115 200 бит/с (по подразбиране 9600 бит/с)
• Работен обхват на захранващото напрежение: 0.7–1.3 Un
• Работна температура: от -25°C до +60°C

Механични параметри

• Режим на монтаж: монтаж на DIN шина 35 mm

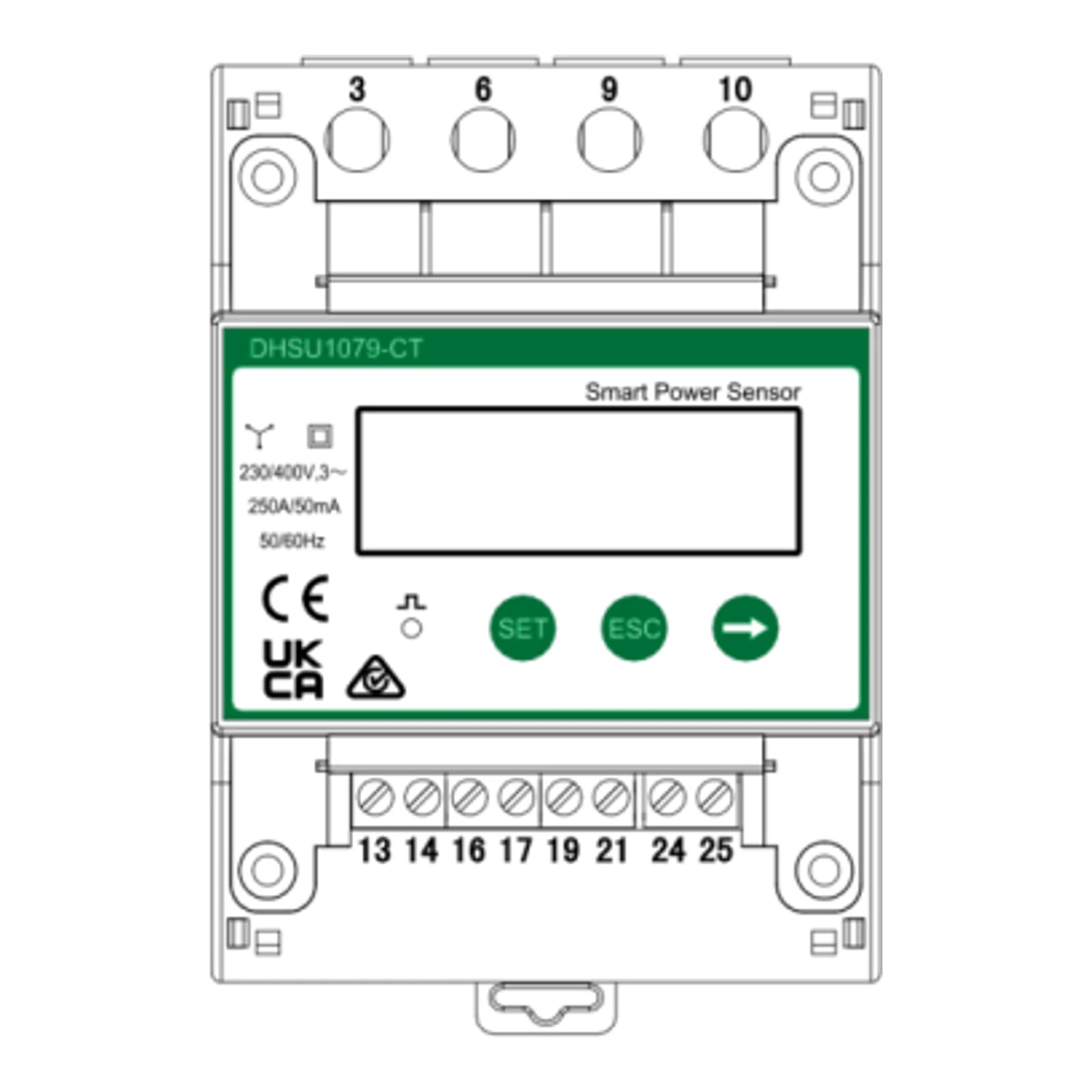

• Размери (приблизителни от документацията): височина 99.3 mm, широчина 72 mm, дълбочина 66 mm (на схемата също обозначени: 53 mm и височина на част 45 mm и 35 mm за монтажния елемент)
• Напреженови клеми: клеми Ua (терминал 3), Ub (6), Uc (9), Un (10)
• Клеми CT: IA*, IA, IB*, IB, IC*, IC до терминали 13,14,16,17,19,21 (кабели осигурени от производителя)
• Комуникационен вход: RS485A терминал 24, RS485B терминал 25
• Максимален момент на затягане на винтовете (напреженови клеми): терминали 3, 6, 9, 10 – макс. 0.9 N·m, препоръчителен момент 0.6 ± 0.1 N·m
• Максимален момент на затягане на винтовете (клеми CT и RS485): терминали 13,14,16,17,19,21,24,25 – макс. 0.5 N·m, препоръчителен момент 0.34 ± 0.05 N·m
• Механични бележки: всяка фаза (Ua, Ub, Uc) има вътрешна защита (предпазител и термистор) — външни предпазители на напреженовите линии не са необходими
