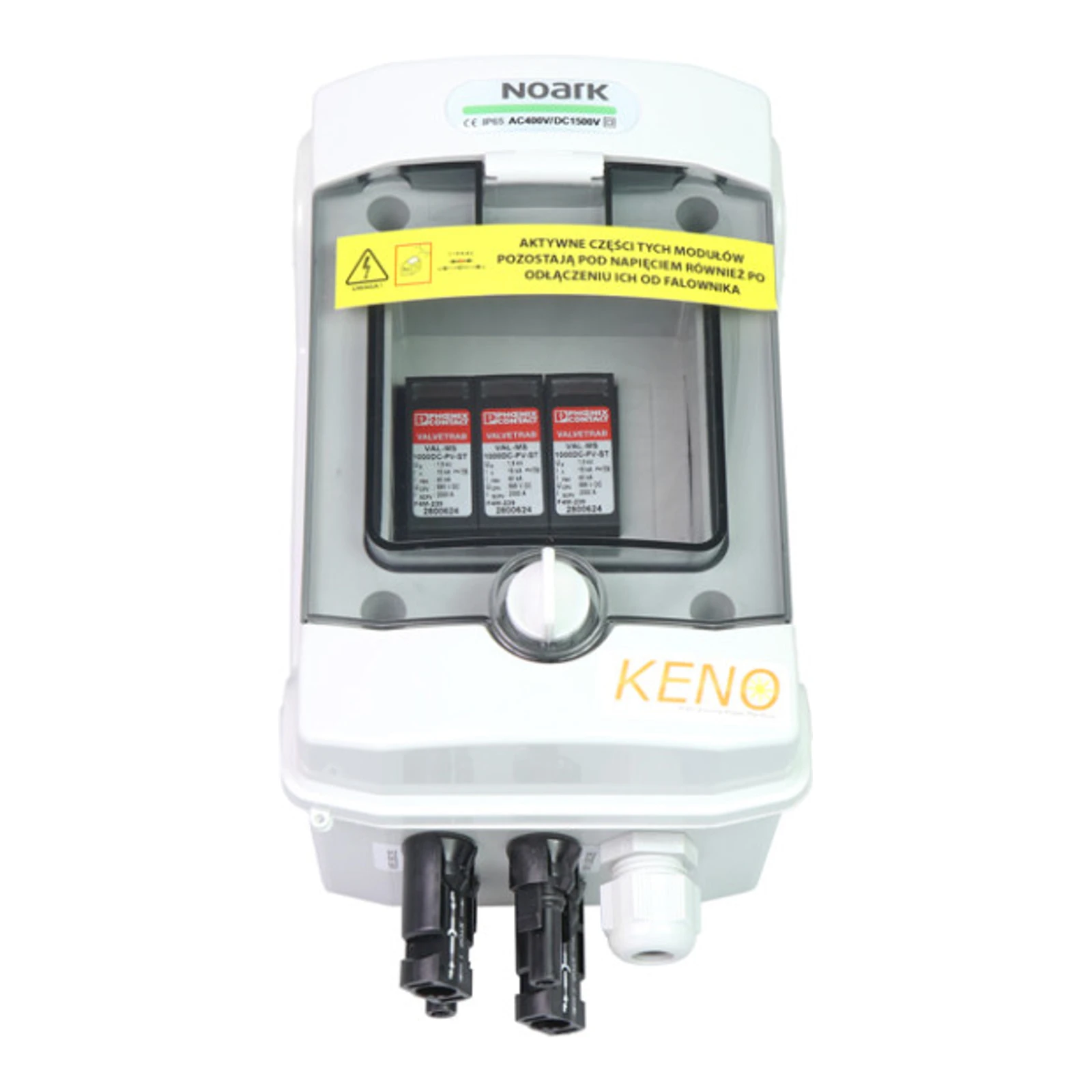

Херметична кутия за свързване с ограничител на пренапрежение DC, 1000V, тип 2, 1x верига PV, 1x MPPT SH-1 DC

Херметичната кутия за свързване SH-1 DC е предназначена за фотоволтаични инсталации, оборудвана с ограничител на пренапрежение DC тип 2. Продуктът е предназначен за повърхностен монтаж и поддържа една верига модули на едно MPPT; готова за свързване, модулно изпълнение с таблични съединения MC4 и прозрачни вратички.

Производител: KENO Sp. z o.o. (Гливице). В каталожната карта е посочен използваният ограничител на пренапрежение DC на производителя PHOENIX (модел VAL-MS 1000DC-PV/2+V). Документът съдържа подробни електрически параметри на използвания ограничител и параметри на корпуса.

Електрически и защитни параметри

• Тип ограничител: Тип 2 (PHOENIX VAL-MS 1000DC-PV/2+V)
• Най-високо постоянно напрежение UCPV: 1170 V DC
• Съпротивление на изолация Riso: <= 5 GΩ (при 500 V DC)
• Номинален товарен ток IL: 80 A
• Устойчивост на късо съединение I SCPV: 2000 A
• Дълготраен работен ток ICPV: <20 μA
• Ток на защитния проводник IPE: <=20 μA DC / <=250 μA AC
• Консумация на енергия в режим на готовност PC: <=25 mVA
• Номинален ток, отводим (8/20) us: 15 kA; Максимален отводим ток Imax (8/20) us: 40 kA; Общо отводим ток Itotal (8/20) us: 40 kA
• Ниво на защита Up / остатъчно напрежение Ures: <= 3,7 kV (при In); подробни стойности: <=3,1 kV (при 5 kA), <=3,5 kV (при 10 kA), <=4 kV (при 20 kA), <=4,6 kV (при 30 kA), <=5 kV (при 40 kA)
• Време за реакция tA: <= 25 ns
• Номинално изолационно напрежение (Ui) на корпуса: 400 V AC, 1500 V DC

Механични и конструктивни параметри

• Модел на корпуса: PHS 4T
• Брой модули: 4 (1 x верига модули на 1 MPPT)
• Степен на защита: IP65
• Клас на защита: II
• Тест с нагорещен прът (glow-wire): 650 °C
• Устойчивост на удари: IK08
• Устойчивост на UV радиация: ДА
• Материал: безхалогенен пластмаса, подходяща за рециклиране
• Оборудване: прозрачни вратички, таблични съединения MC4, модулно изпълнение, готова за свързване
