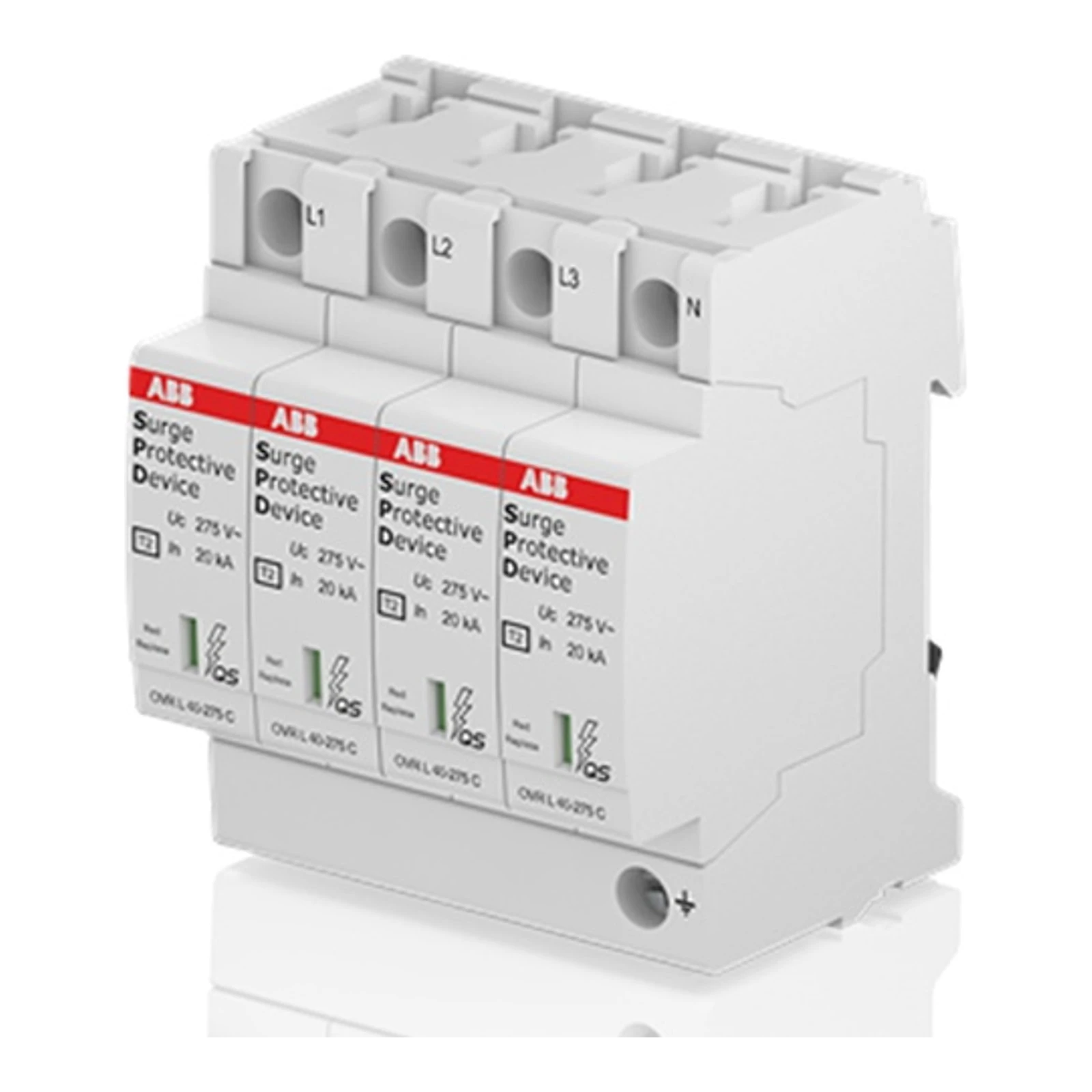

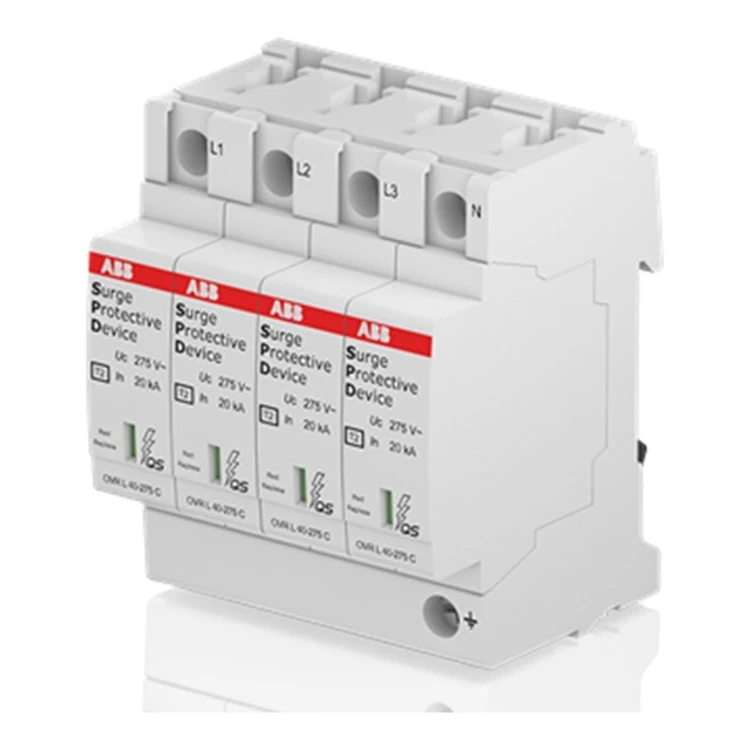

ABB Ограничител на пренапрежение AC OVR T2 4L 40-275 P QS, 4P

OVR T2 4L 40-275 P QS е модулен ограничител на пренапрежение клас II, предназначен за защита на инсталации от преходни пренапрежения, включително атмосферни импулси. Устройството е предназначено за употреба в системи TN‑S, изработено в 4-полюсна версия (4P) с конструкция тип plug-in за монтаж на DIN шина.<\/p>

Производител: ABB — международна компания, специализирана в енергийни решения и автоматизация. Продуктът принадлежи към линията ABB EcoSolutions и притежава свързани декларации и сертификати (включително декларация за съответствие на ЕС и сертификат CB), което потвърджа съответствието с нормите IEC/EN 61643‑11.<\/p>

Електрически и функционални параметри<\/h3>

• Номинално напрежение на мрежата (Uo):<\/strong> 230 / 400 V AC<\/li>
• Максимално напрежение на постоянна работа (Uc, L‑PE):<\/strong> 275 V<\/li>
• Преходно пренапрежение (UT):<\/strong> 337 V<\/li>
• Импулсен ток (8/20 µs) номинален (Inom):<\/strong> 20 kA<\/li>
• Импулсен ток (8/20 µs) макс. (Imax):<\/strong> 40 kA<\/li>
• Импулсен ток (10/350 µs) Iimp:<\/strong> 2 kA<\/li>
• Номинален ток на изключване (Ics):<\/strong> 100 kA<\/li>
• Напреженов защитен ниво (Up):<\/strong> (L‑N) 1.1 kV; (N‑PE) 1.25 kV<\/li>
• Загуби на мощност:<\/strong> 29 mW<\/li>
• Стандарт за предаване на сигнал за състояние:<\/strong> Оптичен; индикатор за състояние: да<\/li><\/ul>

  Механични и инсталационни параметри<\/h3>

• Брой полюси / защитени полюси:<\/strong> 4P / 4<\/li>
• Версия на монтажа:<\/strong> Plug-in, монтаж на DIN шина (DIN‑Rail)<\/li>
• Ширина:<\/strong> 71.2 mm (4 модула)<\/li>
• Нетна височина:<\/strong> 88 mm<\/li>
• Нетна дълбочина:<\/strong> 58 mm<\/li>
• Нетно тегло:<\/strong> 0.48 kg<\/li>
• Степен на защита:<\/strong> IP20<\/li>
• Максимална височина на монтаж без дерейтинг:<\/strong> 5000 m н.в.<\/li>
• Размер на предпазителя / заетост на мястото:<\/strong> 4 модулно разстояние<\/li><\/ul>
