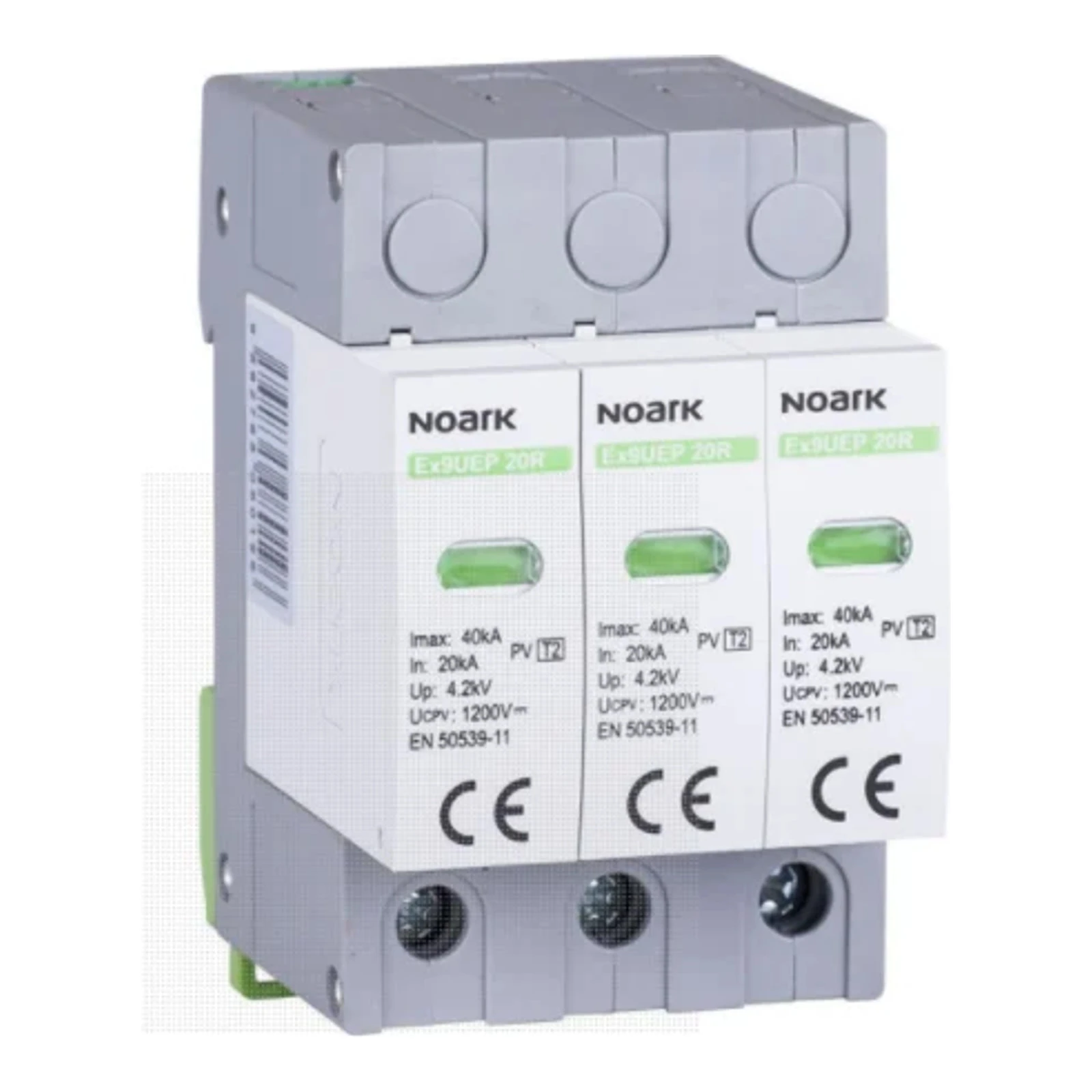

NOARK Защитник на пренапрежение за PV системи ТИП 1+2 1000V DC 3P (111759)

NOARK Защитник на пренапрежение за PV системи ТИП 1+2 1000V DC 3P (111759) е модулен защитник на пренапрежение, проектиран за защита на фотоволтаични инсталации. Предназначен е за монтаж на шина TH-35 mm и предлага защита в режим клас PV T1+T2 (Клас I+II, Тип 1+2) за неземни системи (конфигурация Y) с максимално напрежение на постоянна работа UCPV 1000 V DC.

Информация за производителя

Продуктът е проектиран и произведен от NOARK в съответствие с нормата EN 61643-31. Компанията NOARK предоставя модулни защитни устройства за PV инсталации с оптичен индикатор на състоянието на варисторната вложка и опционален помощен контакт за сигнализиране на състоянието на елемента.

Избрани електрически параметри

• Тип защита: PV T1+T2 (Клас I+II, B+C, Тип 1+2)
• Номинално свързващо напрежение (Un): 1000 V
• Максимално напрежение на постоянна работа (UCPV): 1000 V DC
• Номинален разряден ток In (8/20 µs): 20 kA на модул
• Максимален разряден ток Imax (8/20 µs): 40 kA
• Импулсен ток Iimp (10/350 µs): 6.25 kA
• Ток на утечка IPE при UREF DC: < 50 µA
• Максимален къс ток ISCPV: 1000 A
• Режим на защита: + → PE, − → PE, + ↔ −

Механични параметри и размери

• Брой модули (ширина): 3 модула (3P) — обща ширина 3 × 17.5 mm = 52.5 mm
• Ширина на модул: 17.5 mm (на модул)
• Височина: 83 mm (89 mm с крепеж за шина)
• Височина на лицето: 45 mm
• Метод на монтаж: монтаж на стандартна шина TH-35 mm, фиксиран монтаж
• Степен на защита: IP20
• Клеми: винтови, винт M5; сечение на клемите 2.5 — 25 mm2
• Момент на затягане на винтовете на клемите: 2 — 3.5 Nm
• Сечение на клемите на помощния контакт: 0.14 — 1.5 mm2
• Тегло (на полюс): 0.12 kg (тегло на единичен модул)
