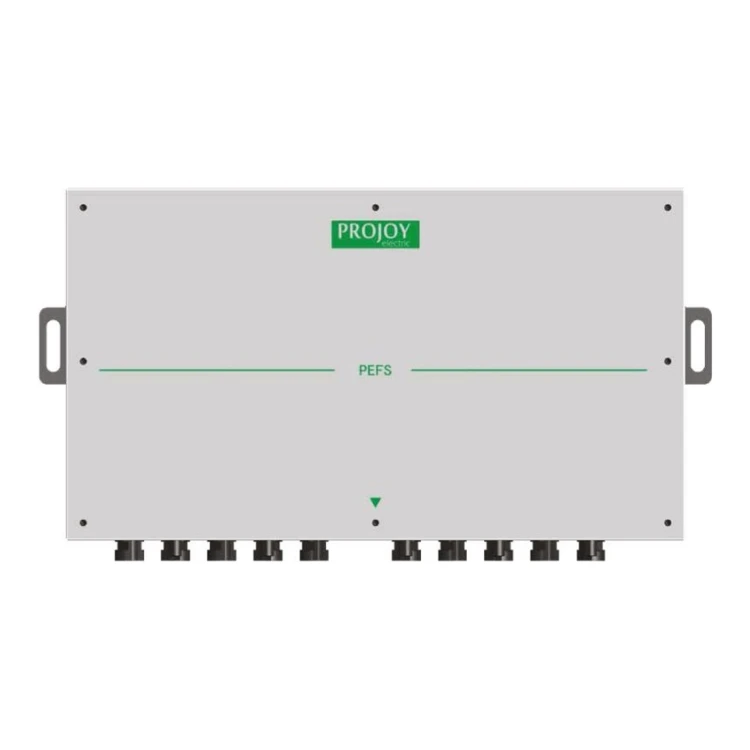

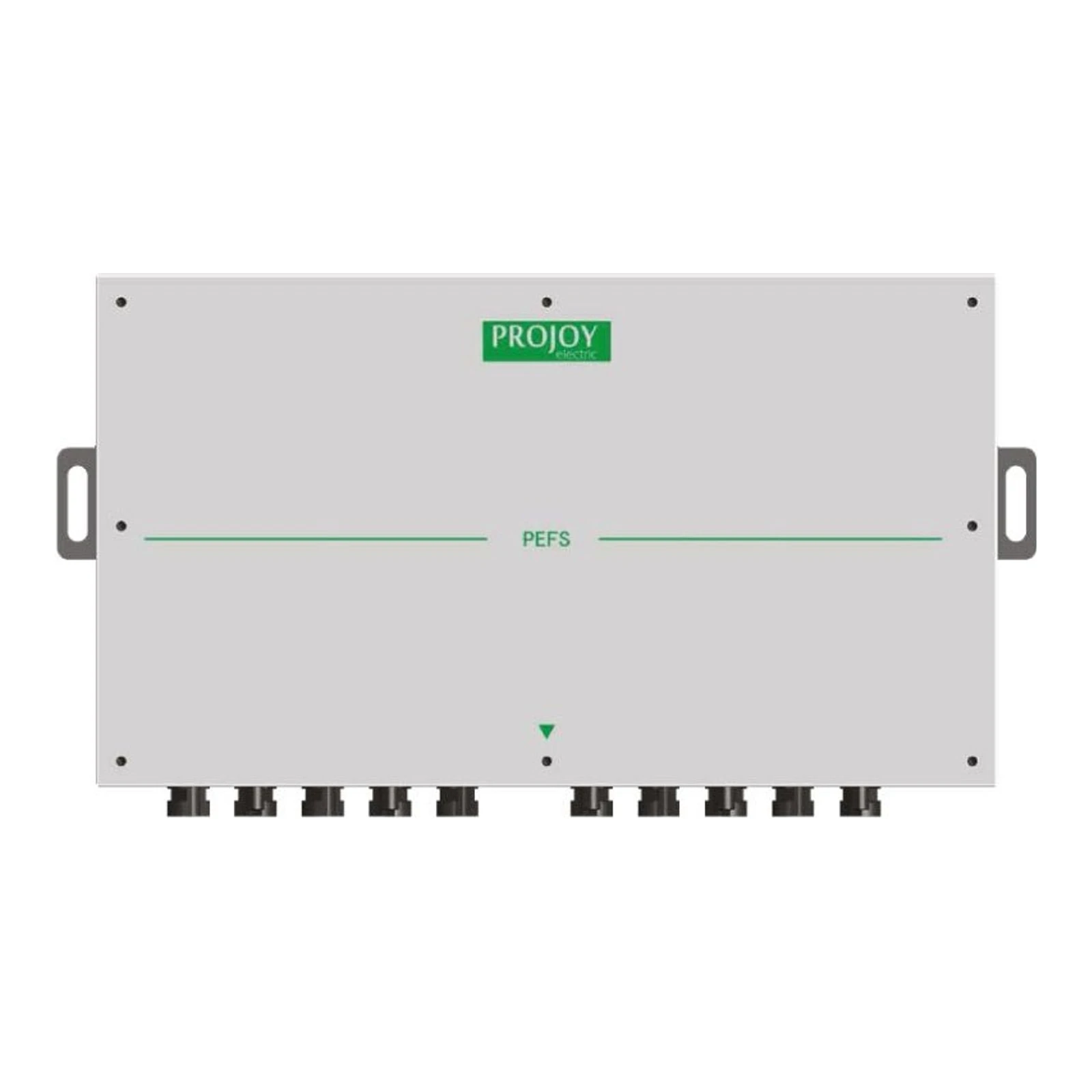

PROJOY Изключвател PEFS-EL-50H-10(P2) 5 STRING

Изключвателят за безопасност против пожар от серия PEFS (вариант PEFS-EL50H-10) е изолационен DC изключвател, предназначен за използване в фотоволтаични инсталации. Устройството служи за бързо прекъсване на постоянния ток при аварийни ситуации (например пожар), осигурявайки безопасно отделяне на PV панелите от сградната инсталация. Конструкцията предвижда гасене на дъгата на постоянния ток и автоматично изключване при прегряване.<\/p>

Информация за производителя<\/h3>

Производител на устройството е Projoy (Projoy Electric), специализирана в DC превключватели за фотоволтаични приложения. В търговските материали продуктът се разпространява от Foreintrade Sp. z o.o. (контактни данни и информация за разпространение видими в каталожната карта).<\/p>

Електрически параметри<\/h3>

• Номинално напрежение на веригата (Vdc):<\/strong> 300–1500 V DC<\/li>
• Номинален ток:<\/strong> 50 A (вариант PEFS-EL50H-10)<\/li>
• Брой входове (входове):<\/strong> 10 (вариант PEFS-EL50H-10)<\/li>
• Брой вериги:<\/strong> 5 (вариант PEFS-EL50H-10)<\/li>
• Ток на веригата (обхват):<\/strong> 9–85 A (параметър на серията)<\/li>
• Работно напрежение AC (управляващо захранване):<\/strong> 100–270 Vac (номинално 230 Vac)<\/li>
• Номинален ток на управляващата верига AC:<\/strong> 30 mA<\/li>
• Стартиране (ток на зареждане):<\/strong> средно 100 mA<\/li>
• Максимален превключваем ток на изключвателя:<\/strong> до 300 mA<\/li>
• Обратен контакт (изход):<\/strong> 24 V DC, макс. 300 mA<\/li>
• Категория на употреба:<\/strong> DC-PV2 \/ DC-PV1 (съгласно IEC60947-3)<\/li> <\/ul>

  Механични и монтажни параметри<\/h3>

• Степен на защита на корпуса:<\/strong> IP66<\/li>
• Клас на защита:<\/strong> Клас II<\/li>
• Автоматично изключване при температура:<\/strong> +70 °C<\/li>
• Работен температурен обхват:<\/strong> -20 °C до +50 °C<\/li>
• Размери на корпуса (капак):<\/strong> 250 mm × 220 mm × 176 mm (размерите на капака са посочени в каталожната карта)<\/li>
• Размери за монтаж \/ разстояние между отворите:<\/strong> обща дължина 276.11 mm; вътрешен размер 150 mm; други размери и разстояния между отворите видими на техническия чертеж (включително 115.80 mm, 170 mm)<\/li>
• Други механични характеристики:<\/strong> здрава пластмасова обвивка, подготвени монтажни отвори и кабелни проходи, дихателен клапан, предотвратяващ кондензацията<\/li>
• Монтажни бележки:<\/strong> корпуса на превключвателя не трябва да се инсталира на пряка слънчева светлина или в пряк контакт с (постоянно) проникваща вода<\/li>
• Сертификати и механични\/сигурностни съответствия:<\/strong> CE; изолатор и превключвател, съответстващи на EN 60947-1 & EN 60947-3; сертификати TUV, CB, SAA, UL, CCC за вградения изолатор (относно серията)<\/li> <\/ul>
