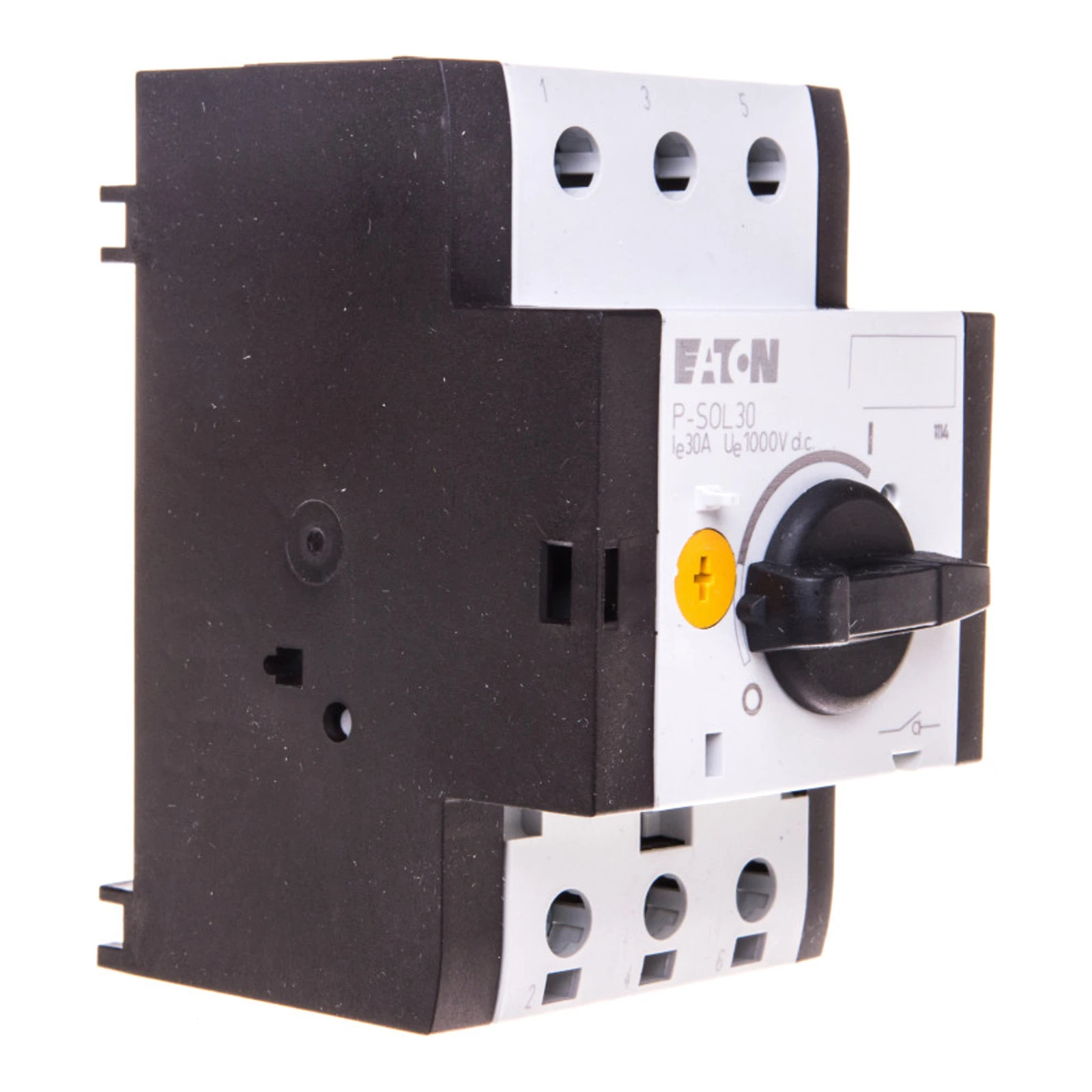

DC-Trennschalter für PV-Installationen 2P 30A DC P-SOL30 120935

Der DC-Trennschalter P-SOL30 ist ein offener, 2-poliger Schalter zum sicheren Trennen des Stromkreises zwischen PV-Generator und Wechselrichter. Das Gerät unterstützt Spannungen bis 1000 V DC und einen Nennbetriebsstrom von 26 A in der Standardkonfiguration (bis 30 A zulässig bei Verwendung der Anschlussklemme BK25/3 und geeigneter Leitungen). Durch die zweipolige Abschaltung eignet er sich auch für ungeerdete Systeme, und der geringe Innenwiderstand sorgt für minimale Verluste.

Hersteller: Eaton (Serie Moeller). Eaton ist ein internationales Unternehmen, das sich auf Energiemanagement und elektrische Schaltgeräte spezialisiert. Die Produkte der P-SOL-Produktlinie werden gemäß internationalen Normen (u. a. IEC/EN 60947-3) entwickelt und Belastungstests unterzogen, was einen zuverlässigen Einsatz in Photovoltaik-Anlagen gewährleistet.

Elektrische Kenndaten

• Nennbetriebsspannung: 1000 V DC
• Nennbetriebsstrom (DC-21A): 26 A (bis 30 A zulässig bei Verwendung der Anschlussklemme BK25/3)
• Benutzungskategorie: DC-21A, DC-PV1, DC-PV2
• Anzahl der Pole: 2
• Isolierfunktion: ja
• Bemessener Kurzzeitstrom (t = 1 s): 0.36 kA
• Bemessenes Kurzschlusseinschaltvermögen (EN 60947-3): 0.32 kA
• Innenwiderstand: 5 mΩ
• Normen: IEC/EN 60947-3; außerdem UL 508, CSA-C22.2 No. 14-10 (bzgl. Zulassung)

Mechanische und Installationsparameter

• Schutzart (Gehäuse): offene Ausführung (zum Einbau in ein Kundengehäuse vorgesehen)
• Betriebstemperaturbereich: -25 °C … +60 °C
• Einbaulage: beliebig
• Abmessungen (B×H×T): 58 mm × 93 mm × 76 mm
• Montageart: DIN-Hutschiene 35 mm
• Gewicht: 0.32 kg
• Mechanische Lebensdauer: 100 000 Schaltspiele
• Elektrische Lebensdauer: 100 000 Schaltspiele
• Leiteranschlüsse: flexibel mit Aderendhülse 1 × (1–6 mm²) oder 2 × (1–6 mm²); starre Leiter AWG 18–14
