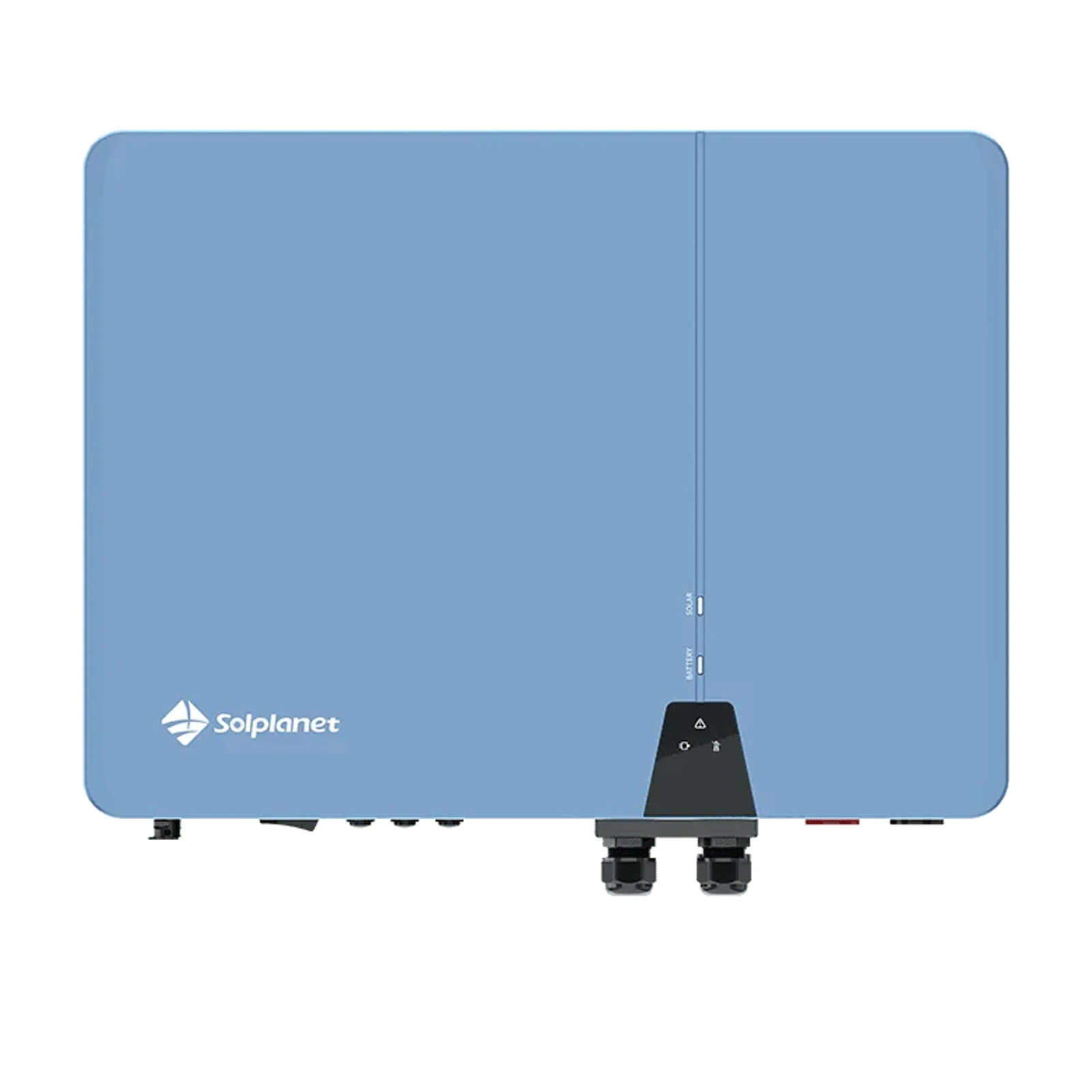

Dreiphasiger Hybrid-Wechselrichter Solplanet ASW 10kH-T2-DG

Dreiphasiger Hybrid-Wechselrichter Solplanet ASW10kH-T2-DG ist ein kompakter, dreiphasiger Hybrid-Wechselrichter mit einer Nenn-Scheinleistung von 10 kVA für Anwendungen mit Energiespeicher. Er ermöglicht den Anschluss einer Photovoltaikanlage bis 15 000 Wp, den Betrieb mit LiFePO4-Batterien sowie ein schnelles EPS-Umschalten in UPS-Klasse unter 10 ms.

Hersteller des Geräts ist Solplanet, ein Unternehmen, das sich auf Photovoltaiklösungen und Energiespeicher spezialisiert hat. Solplanet liefert Wechselrichter mit integrierten Monitoring- und App-Verwaltungsfunktionen und unterstützt die BMS-Kommunikation sowie gängige Kommunikationsprotokolle in PV-Anlagen.

Elektrische Daten

• Max. Leistung der PV-Module: 15 000 Wp
• Max. Eingangsspannung (DC): 1100 V
• MPPT-Spannungsbereich / Nenn-Eingangsspannung: 150 V bis 950 V / 630 V
• Mindestspannung / Startspannung: 60 V / 180 V
• Anzahl unabhängiger MPPT-Eingänge / Strings: 2 / 1
• Max. Eingangsstrom pro MPPT / max. Leistung pro MPP-Tracker: 20 A / 10 000 W
• Max. Kurzschlussstrom je MPPT: 30 A
• Eingangsspannungsbereich des Energiespeichers (DC): 120 V bis 600 V
• Max. Ladeleistung aus PV und Netz: 10 000 W
• Max. Entladeleistung: 10 000 W (max. Lade-/Entladestrom: 50 A)
• Batteriezellentyp: LiFePO4
• Nennnetzspannung / Phasen (AC): 3/N/PE, 220 V / 380 V; 230 V / 400 V; 240 V / 415 V
• Nenn-Scheinleistung (AC): 10 000 VA
• Nennstrom (@400 V): 14.5 A
• Max. Ausgangsstrom (@400 V, im Netz / außerhalb des Netzes): 29.0 A / 14.5 A
• Spitzen-Scheinleistung am Ausgang (bei 400 V, bis 10 s): 20 000 VA
• MPPT-Wirkungsgrad: 99.9 %
• Euro-Wirkungsgrad / Max. Wirkungsgrad 97.9 % / 98.4 %

Mechanische und allgemeine Daten

• Abmessungen (B / H / T): 625 mm / 465 mm / 241 mm
• Gewicht: 28 kg
• Betriebstemperaturbereich: -25 °C … +60 °C
• Kühlungsart: Natural convection (natürliche Konvektion)
• Schutzart: IP66 (für den Außeneinsatz)
• Max. relative Luftfeuchtigkeit: 100 %
• Max. Einsatzhöhe: 4000 m
• Benutzeroberfläche: LED & App
• Kommunikation mit dem BMS: CAN
• Kommunikation mit dem Smart Meter: RS485
• Schnittstellen für Internetkommunikation: WiFi / LAN / Ethernet
