Gerät zur Leistungssteuerung einer PV-Anlage durch den Verteilnetzbetreiber über das SUNSPEC-Protokoll

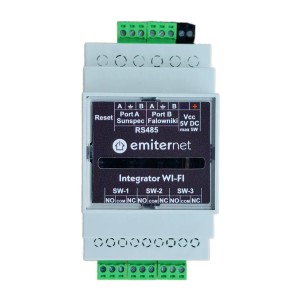

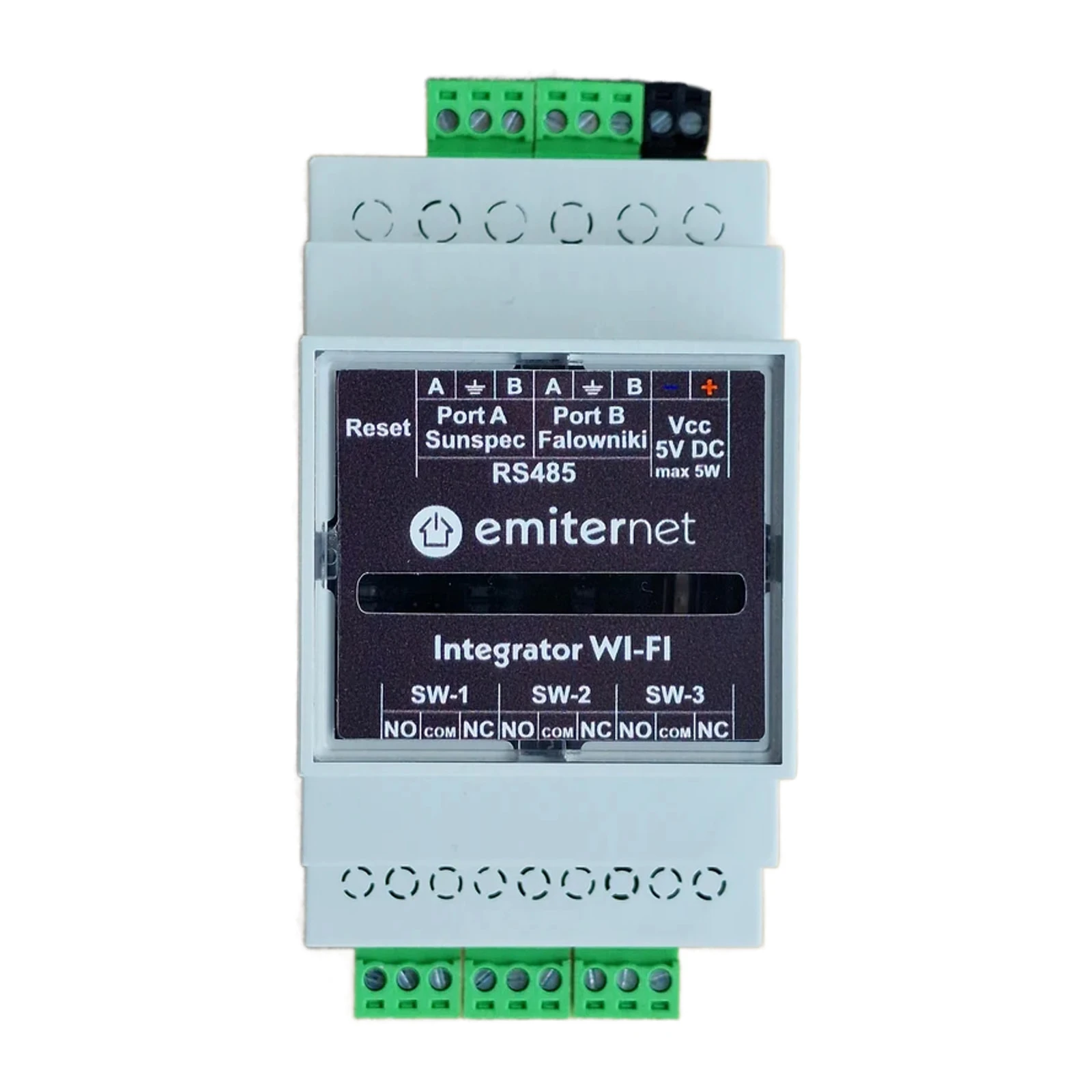

WiFi-Integrator ist ein Gerät zur Integration und Steuerung von Mikro-PV-Anlagen, das die Fernsteuerung der Erzeugung der Wirkleistung sowie die Überwachung des Betriebs von Wechselrichtern ermöglicht, auch von solchen, die das SUNSPEC-Protokoll nicht unterstützen. Das Gerät kommuniziert kabelgebunden über zwei RS-485-Ports und drahtlos über WiFi; die Schaltsteuerung erfolgt über drei potentialfreie Relaisausgänge.

Hersteller des Geräts ist Elfabric sp. z o.o. Zum Lieferumfang gehören das Modul SUNintegrator, ein kompletter Satz Stecker sowie ein DIN-Hutschienen-Netzteil 5V DC. Das Gerät ist mit dem Portal PVmonitor.pl kompatibel, was die Fernüberwachung der Mikroinstallation ermöglicht.

Elektrische und Kommunikationsdaten

• Serielle Kommunikation: zwei integrierte RS-485-Kommunikationsschnittstellen
• Unterstützte SUNSPEC-Protokoll-Modelle: 100, 103 (W, W_SF), 123 (Conn)
• Drahtlose Kommunikation: WiFi 802.11 b/g/n
• Unterstützte Protokolle: SUNSPEC, Modbus-RTU, Modbus-TCP, HTTP sowie andere (z. B. FoxEss)
• Direktes Auslesen möglich: Daten von mehreren Dutzend Wechselrichter- und Zählertypen
• Kommunikationsschnittstellen: 1x RS-485 (Port A, SUNSPEC-Kommunikation, Betrieb im Modbus-RTU-Slave-Modus), 1x RS-485 (Port B, Monitoring und Datenauslesung, Betrieb im Modbus-RTU-Master-Modus)
• Steuerausgänge: 3 potentialfreie Relaisausgänge zur Steuerung des Betriebs von Wechselrichtern
• Stromversorgung: 5 V DC, 1 A
• Maximale Leistungsaufnahme: 5 W

Mechanische und Umgebungsparameter

• Montage: auf DIN-Hutschiene TH35, belegt 3 TE
• Abmessungen: Länge (mit Steckern) 112 mm, Breite 52,5 mm, Höhe 65 mm
• Gehäusematerial: ABS V0
• Betriebstemperaturbereich: von -25°C bis +55°C
• Luftfeuchtigkeit: relativ < 90 % ohne Kondensation
• Schutzart: IP20
