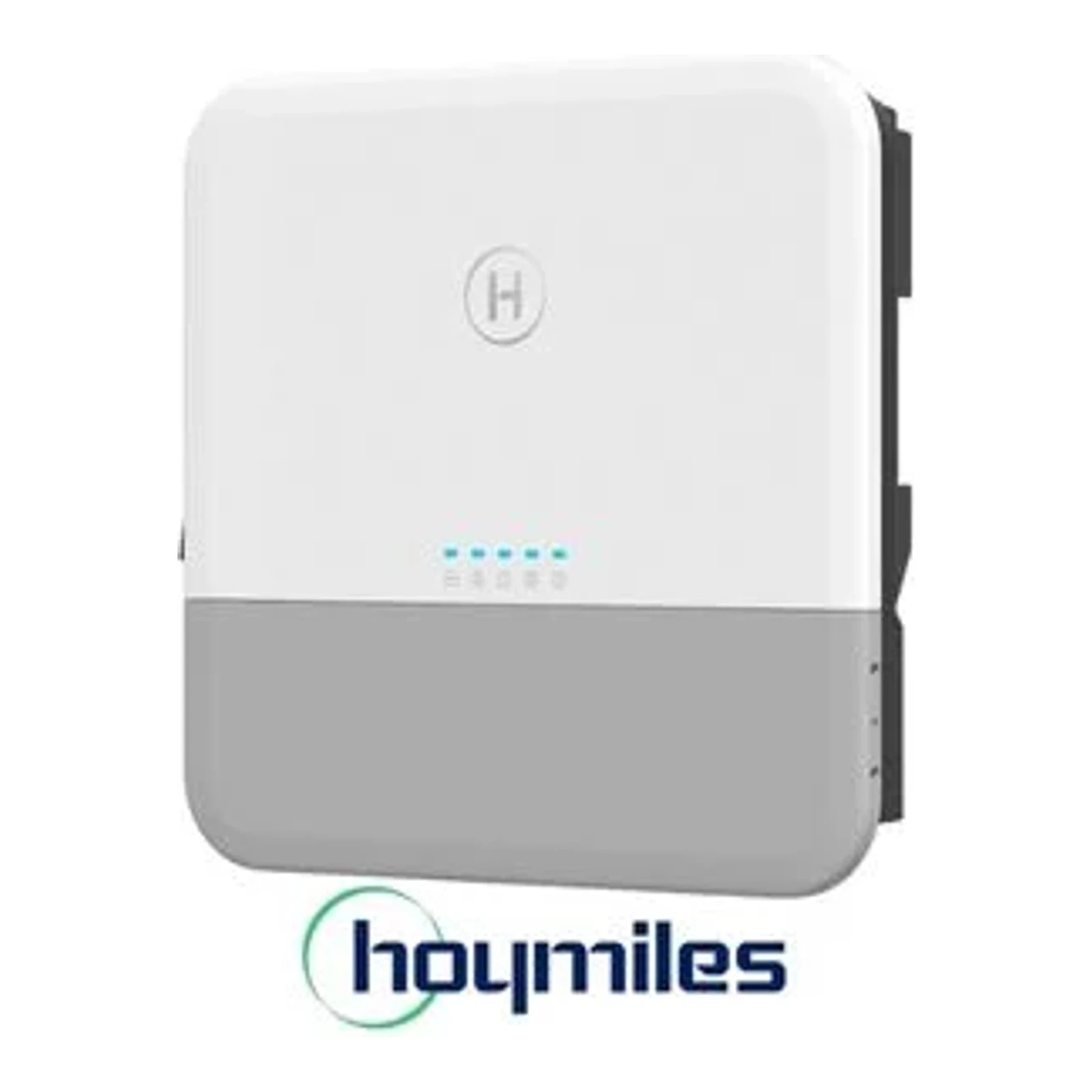

Hybrid-Wechselrichter Hoymiles HIS-3.6L-G3 1-phasig

Der einphasige Hybrid‑Wechselrichter Hoymiles HIS-3.6L-G3 ist ein kompaktes Gerät für PV-Anlagen mit Energiespeicher. Er ermöglicht den Anschluss von PV‑Modulen, Batterie und einphasigem Netz, unterstützt On‑Grid‑ und Off‑Grid‑Betrieb sowie die Anbindung externer Zähler und Relais.

Hersteller: Hoymiles Power Electronics Inc. ist ein Hersteller von Energiespeichersystemen und Hybrid‑Wechselrichtern. In den Produktunterlagen stellt das Unternehmen technische Informationen, EU‑Richtlinienkonformität sowie Kommunikationszubehör (z. B. DTS-WL-G3) bereit. Das Unternehmen bietet technischen Support und Download-Materialien auf seiner Website.

Elektrische und Betriebsparameter

• Betriebstemperaturbereich: -25 °C bis 65 °C (oberhalb 45 °C Leistungsreduzierung)
• Relative Luftfeuchtigkeit im Betrieb: 0–95 % RH
• Installationshöhe: ≤ 4000 m
• PV-Anschlüsse: empfohlener Querschnitt der PV‑Leitungen 2,5–4 mm², Abisolierlänge 12 mm
• Batterieanschluss: empfohlener Querschnitt der Batterieleitungen 16–25 mm², Abisolierlänge 18 mm
• AC-Anschluss (GRID/EPS/GEN): empfohlener Querschnitt 2,5–4 mm² (bei einigen Varianten 4–6 mm²), Abisolierlänge 18 mm
• Kommunikationseingänge: COM1 (RJ45) mit Unterstützung für CT, meter, BMS, DRM; COM2 und Signalleiste: EPO, DI_1, DI_2, 485_1, 485_2, DTU, HP_DO, 12V, DO1, DO2
• Kommunikationsmodul (DTS): DTS-WL-G3 (Wi‑Fi) / DTS-WL-G3 (LAN) — arbeitet im Band 2412–2472 MHz, max. Leistung <20 dBm

Mechanische Daten

• Abmessungen: 506 mm (B) × 495 mm (H) × 99 mm (T)
• Positionierung und erforderliche Abstände: Mindestabstände bei der Montage um das Gerät ≥500 mm (oben, unten, Seiten), nach vorn ≥1000 mm; das Gerät muss vertikal montiert werden, max. Neigungswinkel <15°
• Erdungsanschluss: Schutzleiter 2,5–4 mm² verwenden (modellabhängig), Erdungspunkt M5
• Anschlüsse und Kabelverschraubungen: Kabelverschraubungen mit Gummistopfen zur Abdichtung ausgestattet (entsprechend der Anzahl der Kabel entfernen)
• Zubehör im Lieferumfang: Montagehalterungen (Bracket A, Bracket B), Spreizanker, Erdungsklemme, magnetischer Ring für PV‑Leitungen (Größe 39×20×45 mm), DTS-WL-G3
