NOARK Überspannungsschutz 4P Typ C 275V AC Ex9UE2 (103357)

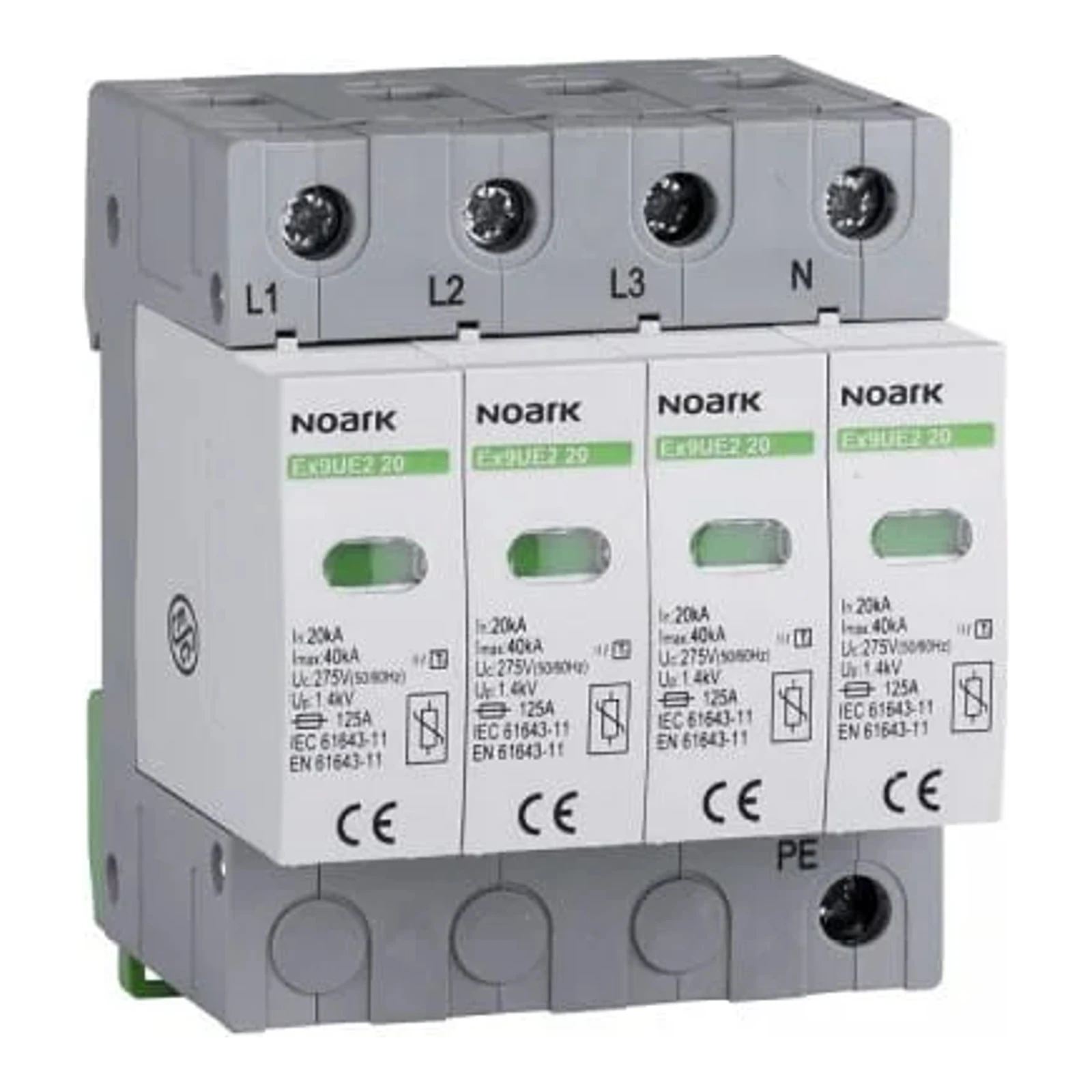

NOARK Ex9UE2 4P 275 V AC (Art.-Nr. 103357) ist ein modularer Überspannungsschutz Typ 2, der zum Schutz von Niederspannungsinstallationen vor atmosphärischen und schaltbedingten Überspannungen vorgesehen ist. Die Version 4P (4+0) schützt alle Phasenleiter und ist für eine Betriebsspannung von 275 V AC ausgelegt. Das Gerät ist mit austauschbaren Varistor-Einsätzen und einem optischen Statusanzeiger für den Einsatz ausgestattet; diese spezielle Referenz verfügt nicht über einen integrierten Hilfskontakt.

Herstellerinformationen

Hersteller: NOARK — internationaler Anbieter von elektrischen Verteilungs- und Schutzgeräten. Die Ex9UE Überspannungsschutzgeräte wurden gemäß der Norm EN 61643-11 entworfen und getestet und erfüllen die Anforderungen für Geräte der Klasse II (Typ 2, T2, C), die in industriellen und gebäudetechnischen Installationen verwendet werden.

Elektrische Parameter

• Typ des Überspannungsschutzes: Typ 2 (Klasse II, T2, C)
• Ständige Betriebsspannung Uc: 275 V AC (L–N) / 275 V AC (N–PE)
• Nennableitstrom In (8/20 µs): 20 kA pro Pol (L–N); N–PE: 20 kA pro Pol
• Maximaler Ableitstrom Imax (8/20 µs): 40 kA pro Pol
• Schutzpegel Up für In (L–N): 1.4 kV (bei 275 V)
• Schutzpegel Up für Imax (L–N): 2.0 kV
• Schutzpegel Up für 5 kA (L–N): 1.0 kV
• Vorübergehende Überspannungen Ut (beständig): L–N 335 V (5 s), N–PE 335 V (200 ms)
• Maximale Absicherung durch Sicherung: L–N max. 125 A gG; N–PE max. 125 A gG
• Stromstoßfestigkeit: L–N 50 kA; N–PE 50 kA

Mechanische und Montageparameter

• Anzahl der Pole / Anordnung: 4P (4+0)
• Breite: 70 mm (4 × 17.5 mm pro Pol)
• Höhe: 83 mm (89 mm mit Schienenhalter)
• Fronthöhe: 45 mm
• Montage: auf Standard TS 35 mm Schiene
• Schutzart: IP40 (Gehäuse), IP20 (Anschlüsse)
• Anschlüsse: Schrauben M5; Querschnitt der Anschlussleitungen 2.5–35 mm²
• Anzugsmoment der Anschluss-Schrauben: 2–3.5 Nm
• Querschnitt der Kontakte des Hilfskontakts (sofern vorhanden): 0.14–1.5 mm²
• Umgebungstemperatur: -40 °C bis +80 °C
• Absolute Höhe: ≤ 2000 m ü. NN
• Klimatische Beständigkeit (Feuchtigkeit): 30–90 %
• Gewicht: ~0.11 kg pro Pol (T2-Variante) — 4-poliges Modul: Summe der Gewichte der einzelnen Pole
