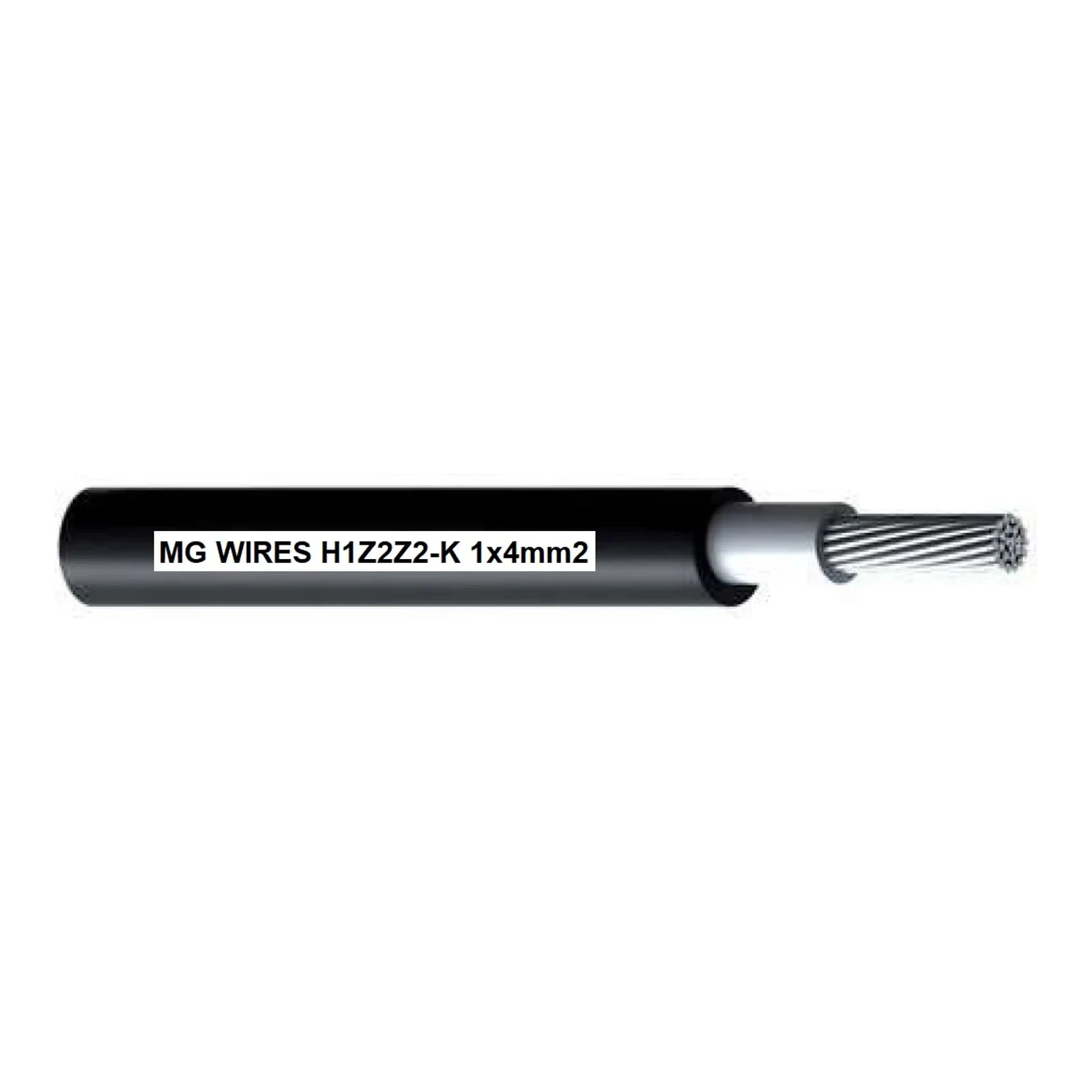

Photovoltaik-Kabel \/\/ MG Wires \/\/ 1x4mm2, 0,6\/1kV schwarz H1Z2Z2-K-4mm2 BK, Verpackung 100m

MG Wires H1Z2Z2-K 1x4,0 mm² ist ein Photovoltaik-Kabel, das für Verbindungen zwischen Solarmodulen sowie für die Verbindung Modul-Wechselrichter vorgesehen ist. Das Produkt wurde für den Einsatz in einem breiten Temperaturbereich und unter Außenbedingungen entwickelt, ist beständig gegen UV-Strahlung, Ozon und ungünstige Witterungsbedingungen.

Hersteller: MG WIRES Sp. z o.o. Sp.K., Hersteller von Kabeln und Leitungen mit Sitz in Chybie. In der Dokumentation des Herstellers werden die Normen und Eigenschaften des Produkts gemäß PN-EN 50618:2015-03 sowie die Sicherheitsanforderungen, einschließlich der Flammwidrigkeit gemäß DIN EN 60332-1 und die deklarierte Lebensdauer von 25 Jahren, festgelegt.

Elektrische und betriebliche Parameter

• Nennspannung: 0,6\/1 kV AC
• Betriebsspannung (DC): 1,5 kV DC gemäß EN 50618
• Isolationswiderstand: min. 580 MΩ·km bei 20°C
• Maximale Betriebstemperatur des Leiters: +90°C (kurzzeitig +120°C bis 20000 h)
• Minimale Umgebungstemperatur bei fester Verlegung: -40°C
• Minimale Verlegetemperatur des Kabels: -25°C
• Prüfspannung (50 Hz): 4000 V
• Beständigkeit: UV, Ozon, Witterungsbedingungen; halbstarre Konstruktion gemäß EN 50618
• Flammwidrigkeit: gemäß DIN EN 60332-1; beim Verbrennen werden keine aggressiven Dämpfe freigesetzt

Mechanische Parameter und Abmessungen

• Nennquerschnitt des Leiters: 4,00 mm²
• Maximal zulässiger Durchmesser des Drahtes im Leiter: 0,31 mm
• Nennwandstärke der Isolierung: 0,7 mm
• Nennwandstärke der Ummantelung (Mantel): 0,8 mm
• Maximaler Außendurchmesser des Kabels: 6,6 mm
• Farbe der Ummantelung (äußere Hülle): schwarz
• Aufbau des Leiters: verzinnte Kupferdrähte weich Kl.5 gemäß PN-EN 60228
• Isolierung und Ummantelung: vernetztes halogenfreies Material
• Minimale Biegeradius bei fester Verbindung: 4 x Ø des Kabels
