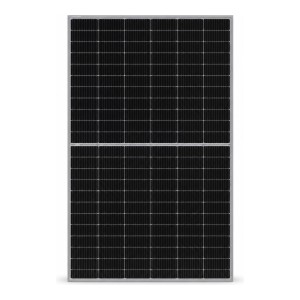

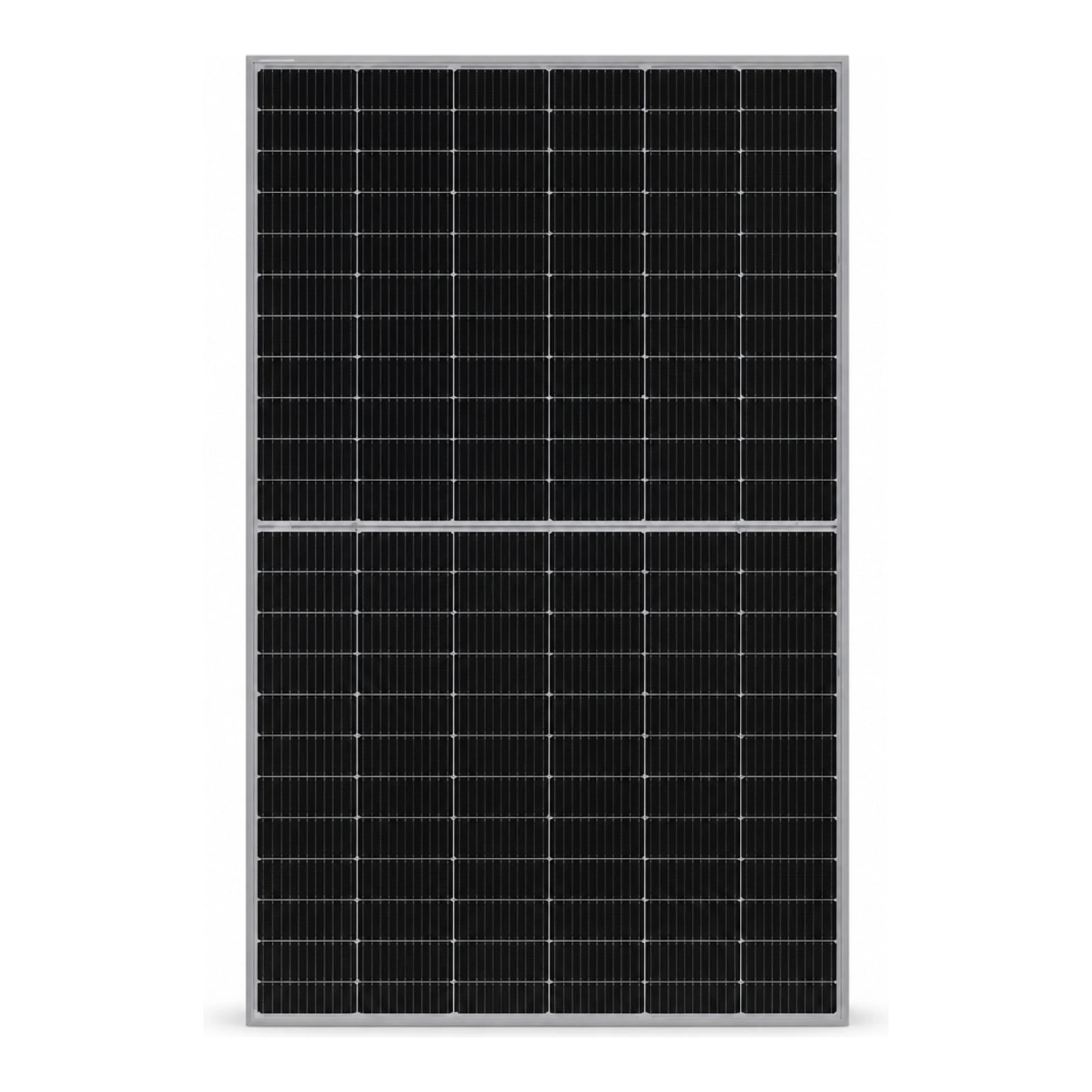

Photovoltaikmodul Jinko Solar 545W bifazial

Das Photovoltaikmodul Jinko Solar Tiger Pro 72HC-BDVP 545W ist ein bifaziales P-Typ-Glas-Glas-Modul, das für Freiland- und Dachinstallationen konzipiert ist. Es zeichnet sich durch eine hohe Ausgangsleistung (545 Wp STC), erhöhte mechanische Belastbarkeit und eine geringe jährliche Leistungsdegradation aus, was über einen langen Zeitraum hohe Energieerträge sicherstellt.

Hersteller: Jinko Solar Co., Ltd. ist ein globaler Hersteller von Photovoltaikmodulen mit Qualitäts- und Umweltmanagement-Zertifizierungen (u. a. ISO9001:2015, ISO14001:2015, ISO45001:2018) sowie Konformität mit den Normen IEC61215 und IEC61730. Das Unternehmen bietet langfristige Produkt- und lineare Leistungsgarantien (15 Jahre Produktgarantie, 30 Jahre lineare Leistungsgarantie, deklarierte jährliche Degradation 0.45%).

Wichtige elektrische und Temperaturkennwerte

• Maximale Leistung (Pmax STC): 545 Wp
• Spannung bei Maximalleistung (Vmp STC): 41.32 V
• Strom bei Maximalleistung (Imp STC): 13.19 A
• Leerlaufspannung (Voc STC): 49.92 V
• Kurzschlussstrom (Isc STC): 13.95 A
• Pmax bei NOCT: 405 Wp
• Kennwerte bei NOCT: Pmax 405 Wp, Vmp 38.25 V, Imp 10.60 A, Voc 47.12 V, Isc 11.27 A
• Temperaturkoeffizient der Leistung (Pmax): -0.35 %/°C
• Temperaturkoeffizient Voc: -0.28 %/°C
• Temperaturkoeffizient Isc: 0.048 %/°C
• Leistungstoleranz: 0 ~ +3 %
• Maximale Systemspannung: 1500 V DC (IEC)
• Maximal zulässige Reihensicherung: 30 A

Mechanische Parameter

• Zellentyp: Monokristalline P-Typ-Zellen (72 Zellen: 6×24)
• Abmessungen: 2278 × 1134 × 30 mm
• Gewicht: 33.0 kg (70.55 lbs)
• Frontglas: 2.0 mm, Antireflex-Beschichtung
• Rückseitenglas: 2.0 mm, thermisch vorgespanntes Glas
• Anschlussdose: Schutzart IP68
• Anschlusskabel: TUV 1×4.0 mm2; Länge (+): 400 mm, (-): 200 mm (Sonderlängen möglich)
• Mechanische Belastbarkeit: Windlast 2400 Pa, Schneelast 5400 Pa
• Referenzieller bifazialer Gewinn (bifacial): 70 ±5 %
