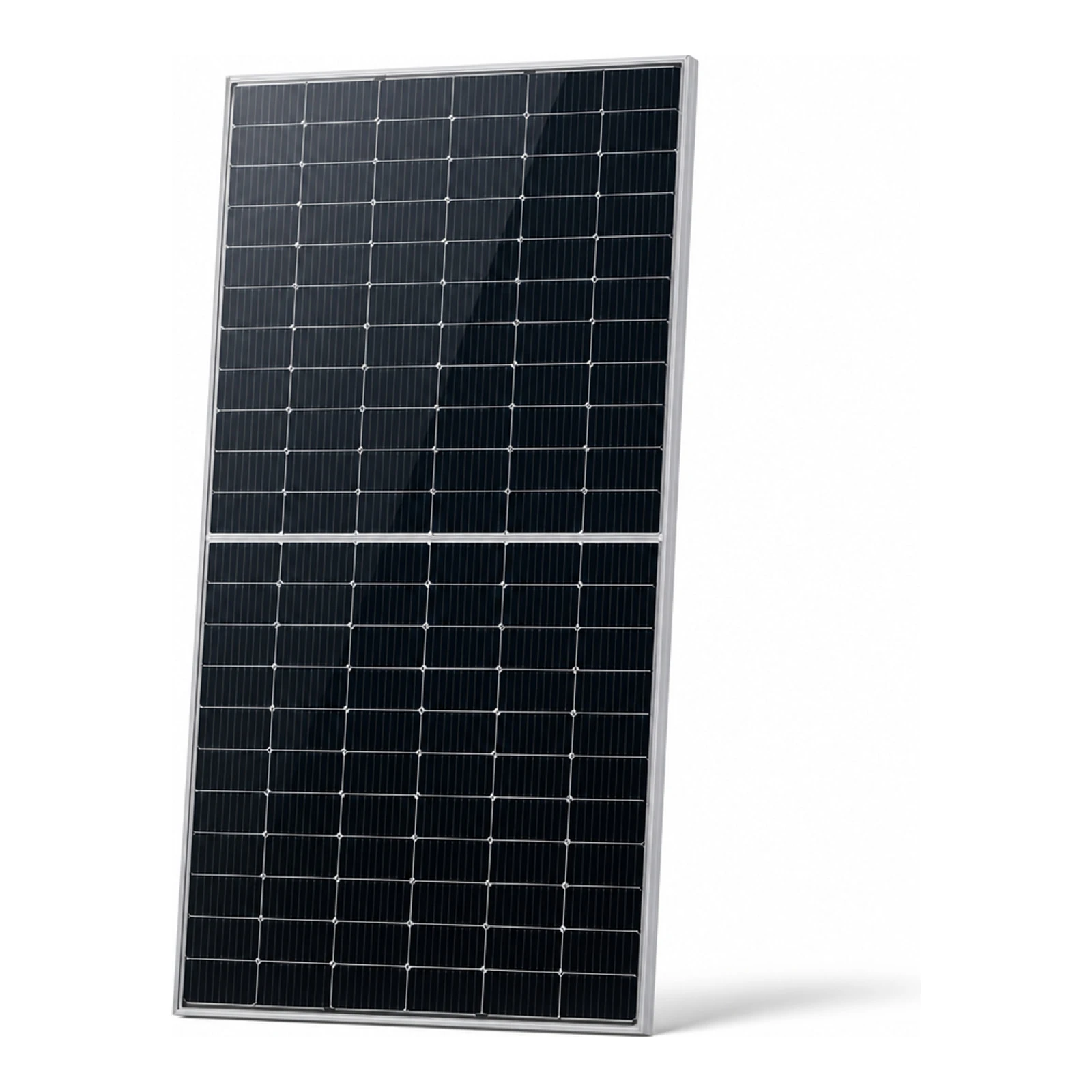

Photovoltaikmodul JinkoSolar 620 W JKM620N-66HL4M-BDV Silberner Rahmen bifazial

Photovoltaikmodul JinkoSolar Tiger Neo 66HL4M-BDV mit Nennleistung der Serie: Variante 620 W. Es handelt sich um ein bifaziales Doppelglasmodul, ausgelegt für die Energiegewinnung sowohl über die Vorder- als auch über die Rückseite des Moduls, was bei geeigneter Ausrichtung und Lichtreflexion den Ertrag steigert.

Hersteller: JinkoSolar — internationaler Anbieter von Photovoltaikmodulen, zertifiziert nach Qualitäts- und Managementnormen (u. a. ISO9001, ISO14001, ISO45001) und nach IEC-Standards getestet (u. a. IEC61215:2021, IEC61730:2023). Das Unternehmen setzt auf N-type TOPCon sowie HOT 3.0 und bietet Module mit mechanisch verstärkter Konstruktion und PID-Schutz.

Elektrische und Betriebsparameter (Variante ~620 W)

• Maximale Leistung (Pmax): 620 W (STC)
• Spannung am MPP (Vmp): 40,74 V
• Strom am MPP (Imp): 15,22 A
• Leerlaufspannung (Voc): 49,08 V
• Kurzschlussstrom (Isc): 16,06 A
• Modulwirkungsgrad (STC): 22,92 %
• Bifazialitätskoeffizienten: φVoc: 98 ±5 %, φIsc: 80 ±5 %, φPmax: 80 ±5 %
• Temperaturkoeffizient der Leistung (Pmax): -0,29 %/°C
• Temperaturkoeffizient Voc: -0,25 %/°C
• Temperaturkoeffizient Isc: 0,045 %/°C
• Max. Systemspannung: 1500 V DC (IEC)
• Maximale Reihensicherung: 35 A

Mechanische Parameter und Abmessungen

• Zellentyp: N-Typ monokristallin (TOPCon)
• Anzahl der Zellen: 132 (66×2)
• Außenmaße: 2382 × 1134 × 30 mm (Toleranz ± gemäß technischer Zeichnung)
• Gewicht: 32,4 kg
• Frontglas: 2,0 mm, Antireflex-Beschichtung
• Rückseitenglas: 2,0 mm, thermisch gehärtet
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussdose (Junction Box): IP68
• Steckertyp / Ausgangskabel: JK03M / JK03M2 (MC4 / MC4-EVO2 auf Wunsch erhältlich), Kabel 4,0 mm²; Längen: (+) 400 mm, (-) 200 mm (Anpassung möglich)
• Betriebstemperaturbereich: -40 °C bis +70 °C
