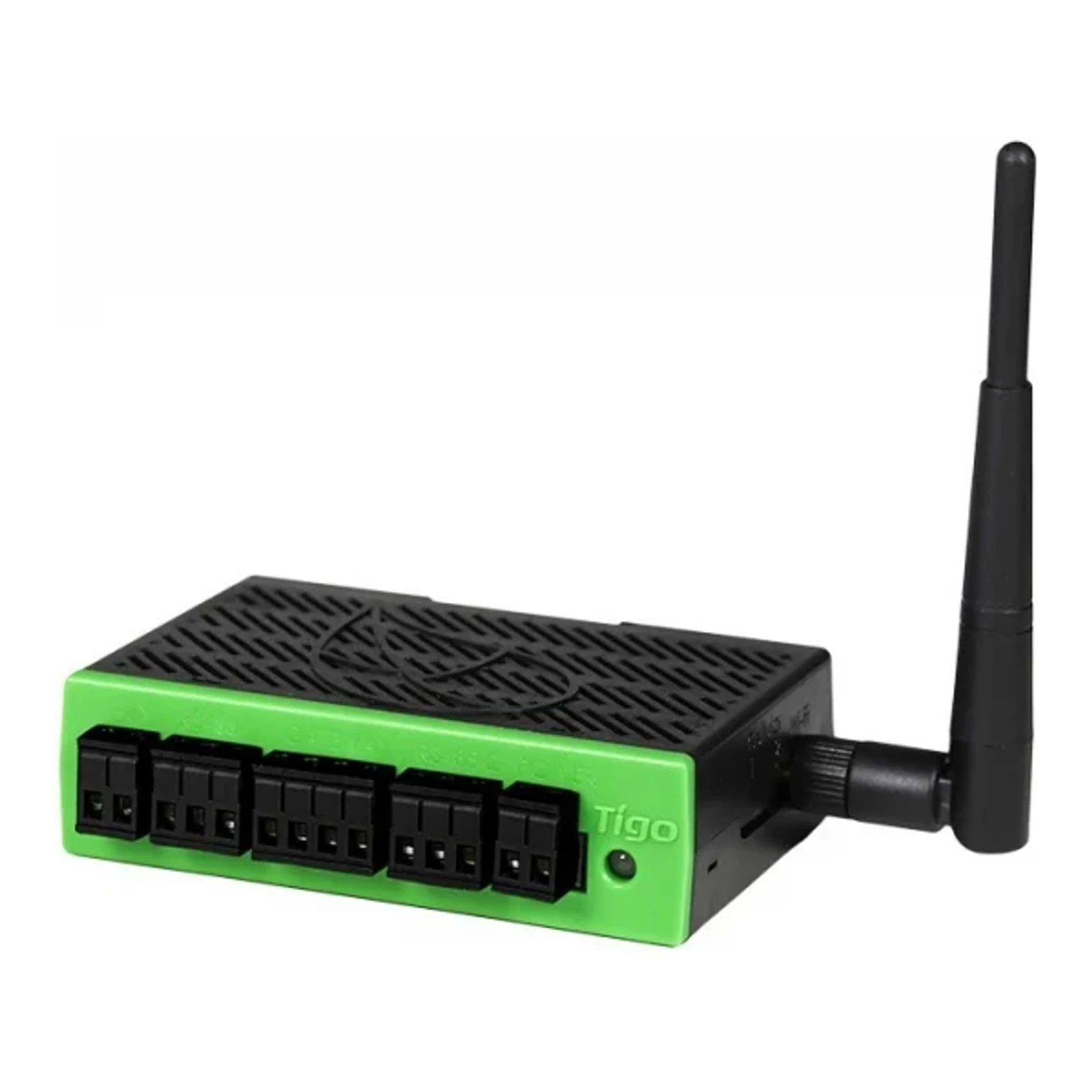

TIGO Kommunikationsset: Cloud Connect Advanced mit Access Point TAP, Netzteil und DIN-Schiene

Cloud Connect Advanced (CCA) ist ein fortschrittlicher Datenlogger und Kommunikationsgateway für Photovoltaikanlagen, der die Verbindung intelligenter Module in der Cloud, das Remote-Trennen der Kette auf Modulebene und die Konfiguration über die mobile Tigo Smart-App ermöglicht. Das Gerät unterstützt bis zu 360 PV-Module, bietet Ethernet- und Wi‑Fi-Konnektivität sowie erweiterte Integrationsmöglichkeiten mit Wechselrichtern und Drittgeräten über RS‑485 und API.

Der Hersteller des Geräts ist Tigo – ein Unternehmen, das sich auf Lösungen zur Überwachung und Optimierung von Photovoltaikanlagen spezialisiert hat. Cloud Connect Advanced läuft unter Tigo Smart OS, das das Starten benutzerdefinierter Anwendungen und die Integration über umfangreiche APIs ermöglicht und mobile Apps für iOS und Android bereitstellt.

Elektrische und kommunikative Parameter

• Eingangsspannung: 6VDC – 25VDC (12VDC bei Verwendung eines Gateways; 24VDC bei Verwendung von zwei oder mehr Gateways)
• Ausgangsstrom (USB): max. 1.8 A (intern gesichert und selbst zurücksetzbar)
• Energieverbrauch: typischerweise mit einem Gateway < 3 W; maximal 16 W; zusätzliches Gateway: 0,5 W
• Verfügbare Kommunikationsports: RS485‑1 und RS485‑2 (Wechselrichter/AC-Meter/Modbus usw.), AUX-Anschluss (digital 1/0), USB 2.0 (Ausgang 5 W, 1 A)
• Verdrahtetes Netzwerk: Ethernet 10/100Base‑T mit Auto-MDI/MDIX
• Drahtloses Netzwerk: Wi‑Fi IEEE 802.11 b/g/n 2.4 GHz; eine Wi‑Fi-Antenne 2.4–2.5 GHz, 50 Ω (RP‑SMA-Buchse, weiblich)
• Softwarefunktionen: Tigo Smart OS, Remote-Konfiguration über die Tigo Smart-App, Unterstützung von Drittanbieteranwendungen über API
• Maximale Anzahl von PV-Modulen: bis zu 360 Module pro Cloud Connect
• Betriebstemperaturbereich: von -20°C bis +70°C
• Kühlmethode: natürliche Konvektion (ohne Lüfter)

Mechanische Parameter

• Montageoptionen: DIN-Schiene (Nummer: 344‑00000‑00) oder OR Socket (Nummer: 344‑00000‑10)
• Abmessungen (mit Montageschiene, ohne Antenne – BxHxT): 31 mm × 115.51 mm × 71.54 mm
• Gewicht (CCA mit Halterung): 126 g
• Gewicht (CCA + Halterung + Modem): 158 g
• Benutzeroberfläche: multifunktionale LEDs (rot/grün/orange)
