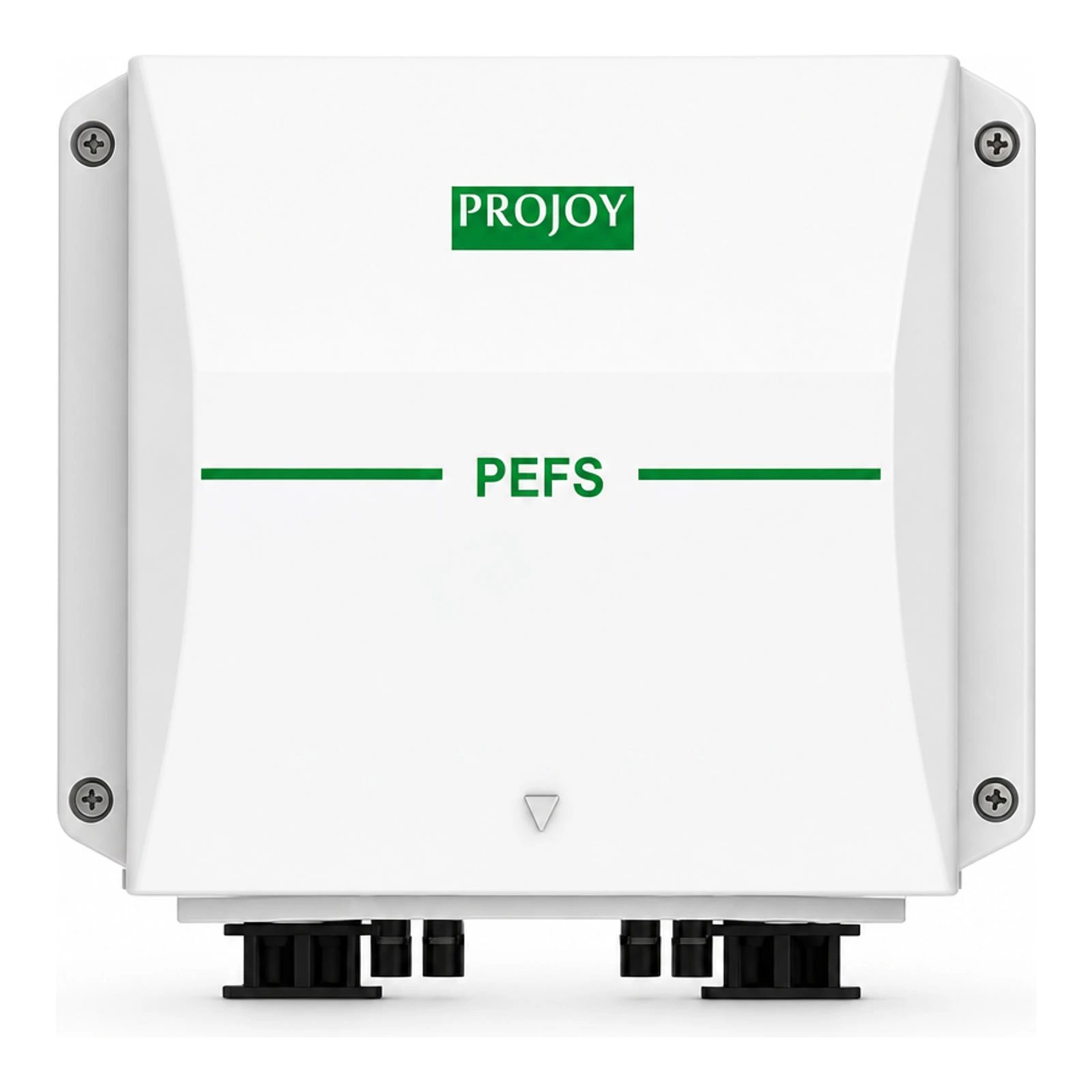

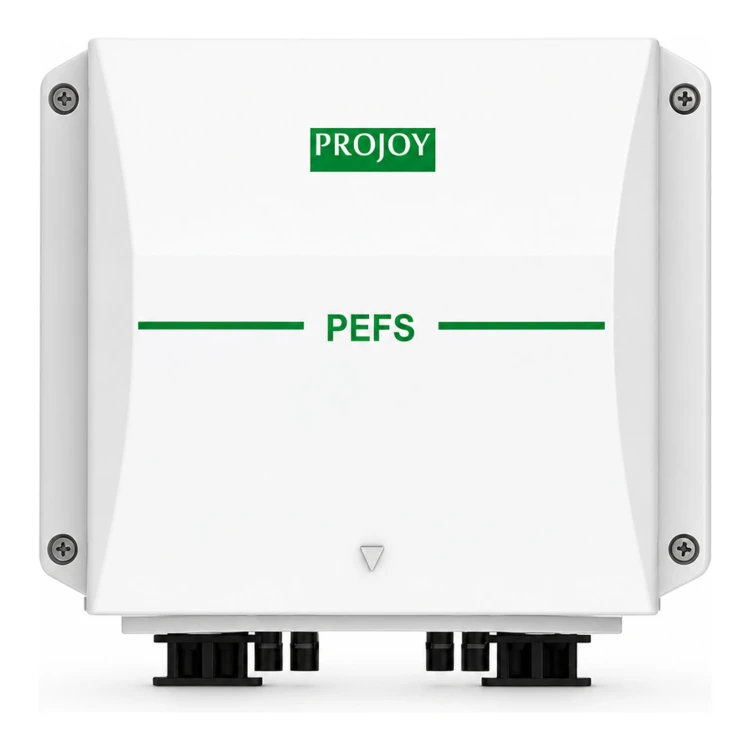

Διακόπτης Πυρκαγιάς PROJOY PEFS-EL40H-10 – P2 (MC4) – 5 strings

Ο διακόπτης ασφαλείας πυρκαγιάς PROJOY PEFS-EL40H-10 είναι ένας απομονωτικός διακόπτης συνεχούς ρεύματος σχεδιασμένος για φωτοβολταϊκά συστήματα υψηλής τάσης DC. Η συσκευή εκτελεί αυτόματη αποσύνδεση του κυκλώματος DC μετά από διακοπή ή απενεργοποίηση της τροφοδοσίας AC, εξασφαλίζοντας άμεση αποκοπή των πάνελ PV και αυξάνοντας την ασφάλεια των διασώσεων.

Κατασκευαστής: ProJoy Electric Co., Ltd. (Ζώνη Βιομηχανίας XinTang, Περιοχή PingJiang, Σουτσόου, Κίνα). Η ProJoy ειδικεύεται στο σχεδιασμό διακοπτών DC για φωτοβολταϊκές εφαρμογές; στην προσφορά υπάρχουν λύσεις με ενσωματωμένους απομονωτές συνεχούς ρεύματος και λειτουργία σβησίματος τόξου καθώς και πιστοποιήσεις TUV, CE, CB, SAA, UL και CCC.

Ηλεκτρικές παράμετροι

• Τάση αλυσίδας (Vdc): 300 ~ 1500 V
• Ονομαστικό ρεύμα (έκδοση 40H): 40 A
• Αριθμός εισόδων/strings (έκδοση -10): 10
• Τάση ελέγχου AC: 100 Vac - 270 Vac (ονομαστικά 230 Vac)
• Ρεύμα βραχυκυκλώματος/απελευθέρωσης (AC): 30 mA; μέσος όρος 100 mA; μέγιστο 300 mA
• Βοηθητική τάση ελέγχου: 24 Vdc, μέγιστο 300 mA
• Εύρος θερμοκρασίας λειτουργίας: -20 °C έως +50 °C
• Μέγιστη θερμοκρασία πριν από την αυτόματη αποσύνδεση: +70 °C
• Πρότυπα και πιστοποιήσεις: CE; EN 60947-1 & 3; UL508I; GB14048.3 (κατηγορία DC-PV2 / DC-PV1)
• Αριθμός λειτουργιών: 10000 μηχανικές λειτουργίες; >1500 λειτουργίες υπό φορτίο (PV1)

Μηχανικές παράμετροι

• Βαθμός προστασίας περιβλήματος: IP66
• Κλάση προστασίας: II
• Περίβλημα: πλαστικό, ανθεκτικό σε εξωτερικές συνθήκες
• Διαστάσεις περιβλήματος (τεχνικό σχέδιο): πρόσοψη πλάτος 204.0 mm, ύψος 170.0 mm (διαστάσεις σύμφωνα με το σχέδιο διαστάσεων)
• Διαστάσεις καλύμματος (σχέδιο): 250 x 220 mm (καλύμμα), οπές τοποθέτησης και λεπτομέρειες σύμφωνα με το τεχνικό σχέδιο
• Πρόσθετα αξεσουάρ τοποθέτησης: προετοιμασμένες οπές, καλωδιοταινίες / συνδέσεις M12 ή σύνολα συνδέσεων MC4 (προαιρετικά σύνολα)
