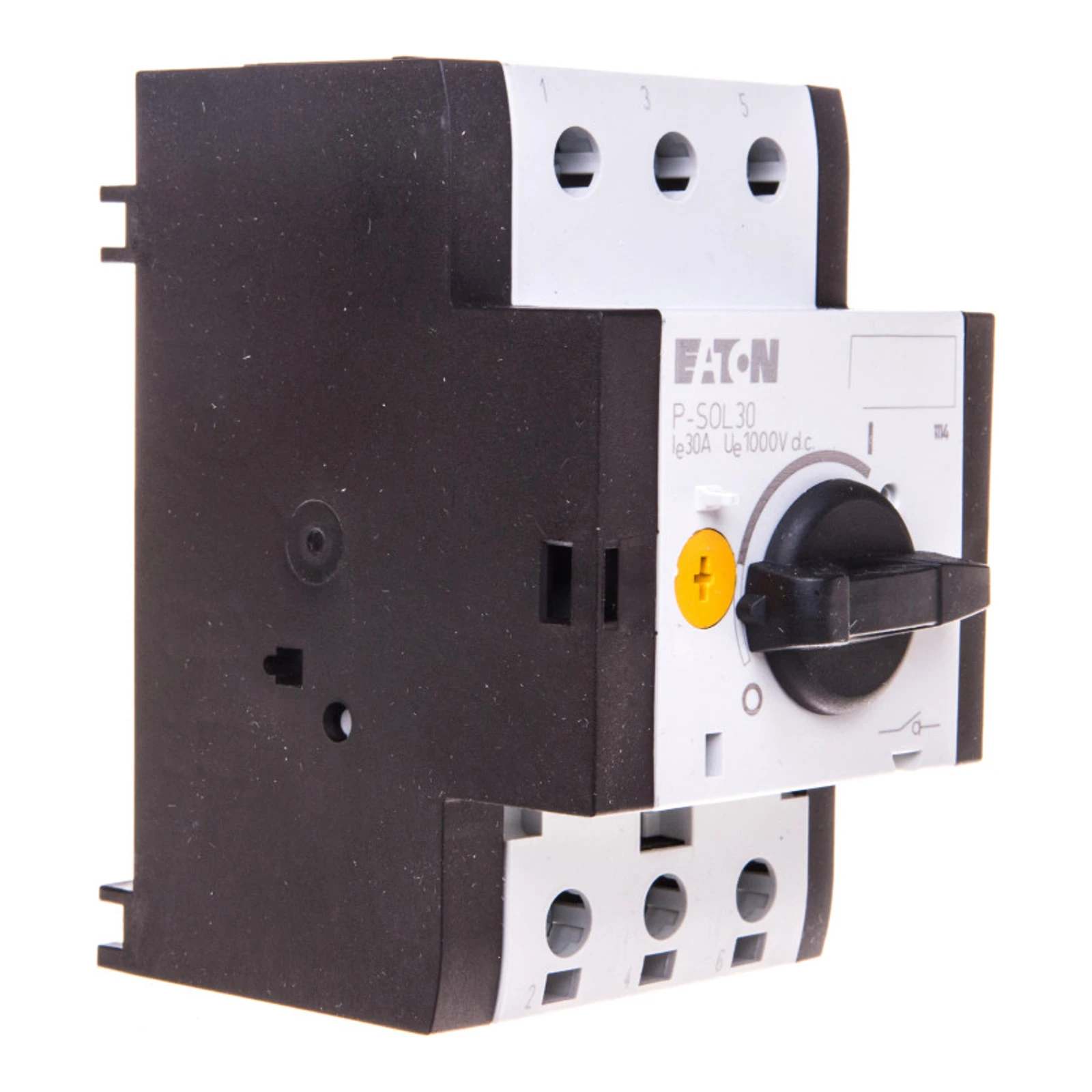

Διακόπτης για φωτοβολταϊκή εγκατάσταση 2P 30A DC P-SOL30 120935

Ο διακόπτης DC P-SOL30 είναι ένας ανοιχτός διακόπτης 2 πόλων που προορίζεται για ασφαλή αποσύνδεση του κυκλώματος μεταξύ του φωτοβολταϊκού γεννήτριας και του μετατροπέα. Η συσκευή υποστηρίζει τάση έως 1000 V DC και ονομαστικό ρεύμα λειτουργίας σε τυπική διαμόρφωση 26 A (επιτρεπόμενη διαδρομή έως 30 A με τη χρήση ειδικού τερματικού τροφοδοσίας BK25/3 και κατάλληλων καλωδίων). Χάρη στη διπολική διακοπή, είναι επίσης κατάλληλη για συστήματα χωρίς γείωση, και η χαμηλή εσωτερική αντίσταση εξασφαλίζει ελάχιστες απώλειες.

Κατασκευαστής: Eaton (σειρά Moeller). Η Eaton είναι μια διεθνής εταιρεία που ειδικεύεται στη διαχείριση ενέργειας και ηλεκτρικών συσκευών. Τα προϊόντα της σειράς P-SOL σχεδιάζονται σύμφωνα με διεθνή πρότυπα (συμπεριλαμβανομένων των IEC/EN 60947-3) και υποβάλλονται σε δοκιμές αντοχής, διασφαλίζοντας την αξιοπιστία της λειτουργίας σε φωτοβολταϊκές εγκαταστάσεις.

Ηλεκτρικές παράμετροι

• Ονομαστική τάση λειτουργίας: 1000 V DC
• Ονομαστικό ρεύμα λειτουργίας (DC-21A): 26 A (έκδοση που επιτρέπει 30 A με τη χρήση τερματικού BK25/3)
• Κατηγορία χρήσης: DC-21A, DC-PV1, DC-PV2
• Αριθμός πόλων: 2
• Μονωτικές ιδιότητες: ναι
• Ονομαστική ικανότητα αντοχής σε βραχυκύκλωμα (t = 1 s): 0.36 kA
• Ονομαστική ικανότητα εκκίνησης βραχυκυκλώματος (EN 60947-3): 0.32 kA
• Εσωτερική αντίσταση: 5 mΩ
• Πρότυπα: IEC/EN 60947-3; επιπλέον UL 508, CSA-C22.2 No. 14-10 (σχετικά με την πιστοποίηση)

Μηχανικές και εγκαταστατικές παράμετροι

• Βαθμός προστασίας (θωράκιση): ανοιχτή συσκευή (προορίζεται για εγκατάσταση σε θήκη πελάτη)
• Εύρος θερμοκρασίας λειτουργίας: -25 °C … +60 °C
• Θέση εγκατάστασης: οποιαδήποτε
• Διαστάσεις (S×W×G): 58 mm × 93 mm × 76 mm
• Τύπος εγκατάστασης: ράγα DIN 35 mm
• Βάρος: 0.32 kg
• Μηχανική διάρκεια ζωής: 100 000 λειτουργίες
• Ηλεκτρική διάρκεια ζωής: 100 000 λειτουργίες
• Τερματικά καλωδίων: ευέλικτα με μανίκι 1 × (1–6 mm²) ή 2 × (1–6 mm²); άκαμπτα καλώδια AWG 18–14
