Διανομέας – NOARK – SHP-232 AC

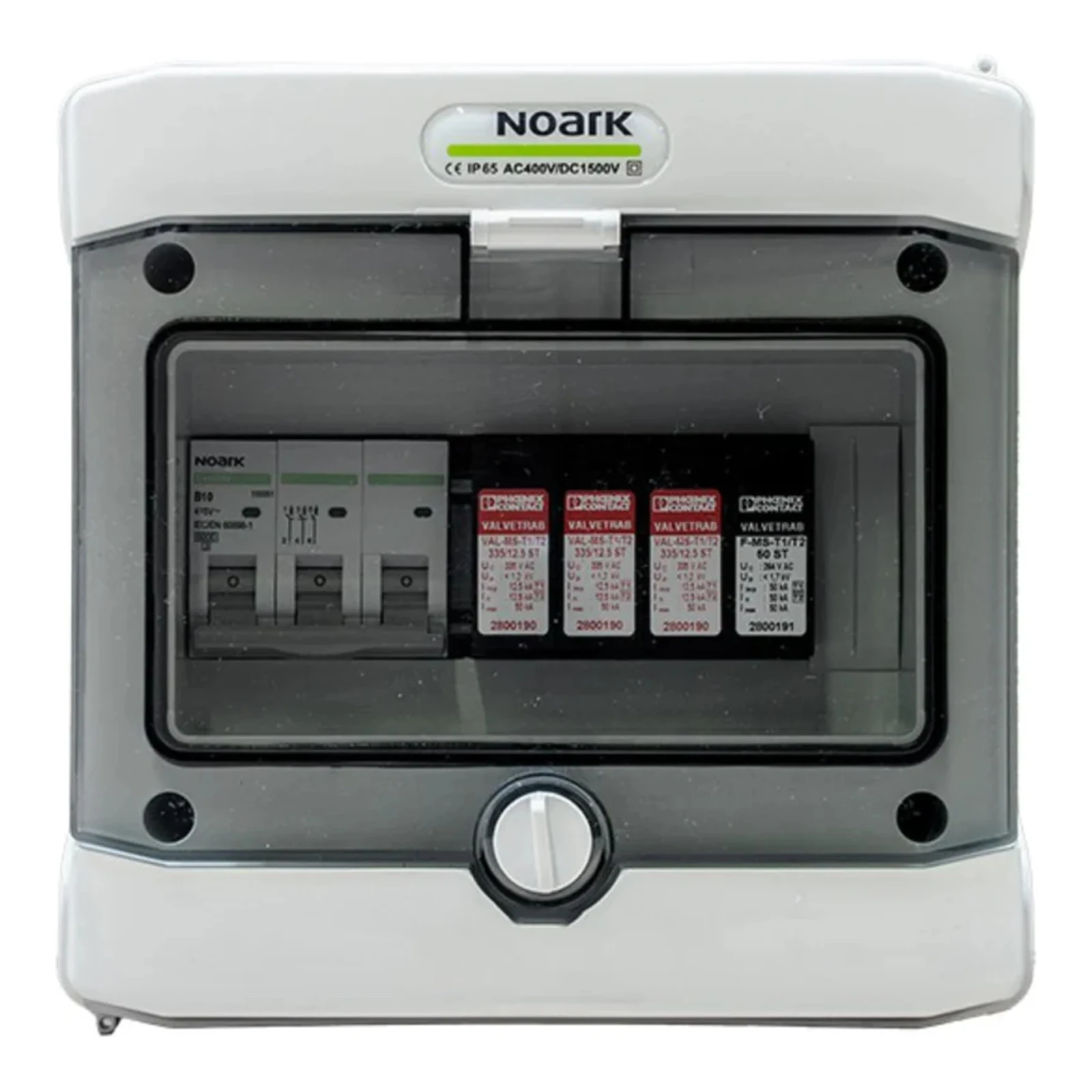

Ο διανομέας SHP-232 AC είναι ένα αρθρωτό, έτοιμο προς εγκατάσταση πεδίο που προορίζεται για την τροφοδοσία φωτοβολταϊκών μετατροπέων στην πλευρά AC. Η συσκευή παρέχει προστασία από βραχυκυκλώματα και υπερφορτώσεις και προστατεύει από τις συνέπειες υπερτάσεων και άμεσων και έμμεσων εκκενώσεων στην πλευρά AC; χάρη στον βαθμό προστασίας IP65 είναι κατάλληλη για εξωτερικές εγκαταστάσεις.

Κατασκευαστής: KENO (Πολωνία) — η κάρτα καταλόγου περιγράφει την κατασκευή του διανομέα που παράγεται από τον πολωνικό κατασκευαστή KENO; στον διανομέα χρησιμοποιείται προστασία υπερφόρτωσης/διακόπτης υπερφόρτωσης Noark Ex9BN 3P B16 και περιοριστής υπερτάσεων της εταιρείας Phoenix (VAL-MS-T1/T2 335/12.5/3+1).

Ηλεκτρικές και τεχνικές παράμετροι

• Περιοριστής υπερτάσεων (AC): Phoenix VAL-MS-T1/T2 335/12.5/3+1, τύπος EN T1/T2, δοκιμαστική κατηγορία IEC I/II
• Διακόπτης υπερφόρτωσης (MCB): Noark Ex9BN 3P B16, χαρακτηριστικό B, 16 A, τριφασικός
• Ονομαστική τάση λειτουργίας Ue: 230/415 V AC
• Ονομαστική τάση μόνωσης Ui: 400 V AC, 1500 V DC
• Ονομαστικό ρεύμα φορτίου (SPD): IL = 80 A
• Ονομαστικό ρεύμα εκφόρτισης In (8/20 µs): L–N = 12,5 kA; L–PE = 12,5 kA; N–PE = 50 kA; Imax = 50 kA
• Συνολικό ρεύμα εκφόρτισης: Itotal (8/20 µs) = 50 kA; Itotal (10/350 µs) = 50 kA
• Χρόνοι αντίδρασης SPD: tA (L–N) ≤ 25 ns; tA (L–PE) ≤ 100 ns; tA (N–PE) ≤ 100 ns
• TOV (αντοχή): για Ut (L–N) 415 V AC (5 s / λειτουργία αντοχής), 457 V AC (120 min / ασφαλής αποτυχία); για Ut (N–PE) 1200 V AC (200 ms / αντοχή)

Μηχανικές παράμετροι

• Μοντέλο θήκης: PHS 8 T
• Αριθμός πεδίων: 8
• Διαστάσεις (χωρίς σφιγκτήρες και MC4): Μήκος × Πλάτος × Ύψος = 120.00 × 202.00 × 201.00 (μονάδες σε mm)
• Βάρος: 1.740 kg
• Βαθμός προστασίας: IP65 (δυνατότητα εξωτερικής εγκατάστασης)
• Κλάση προστασίας: II
• Αντοχή σε κρούσεις: IK08
• Αντοχή UV: ΝΑΙ
• Υλικό: υλικό ανακυκλώσιμο, χωρίς halogen
• Εύρος θερμοκρασίας λειτουργίας: -25°C έως +60°C
