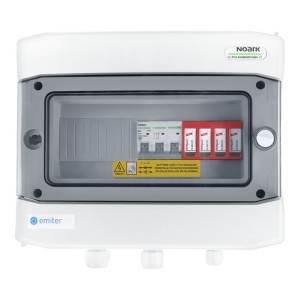

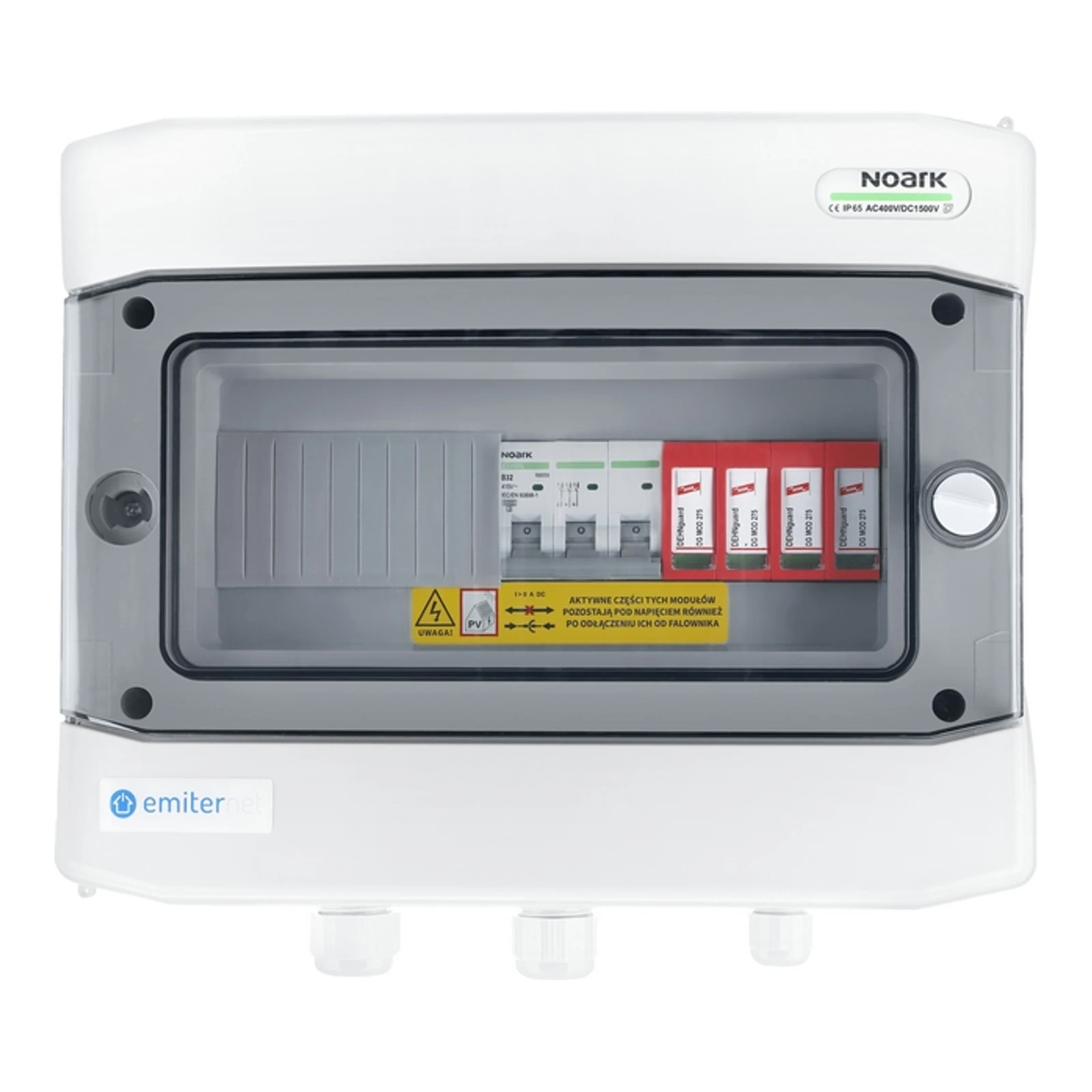

Ηλεκτρικός πίνακας AC EMITER IP65 με περιοριστή υπερτάσεων AC Dehn τύπου 2, 32A 3-F

Η ηλεκτρική σύνδεση EMITER (EM-111 AC) είναι ένα πλήρες κουτί προσαρμοσμένο για φωτοβολταϊκές εγκαταστάσεις, εξοπλισμένο με περιοριστή υπερτάσεων AC τύπου 2 και τριφασικό διακόπτη υπερφόρτωσης 32A. Η θήκη παρέχει υψηλό βαθμό προστασίας IP65, διαφανείς πόρτες και συνδέσεις πίνακα MC4, καθιστώντας την έτοιμη για επιτοίχια εγκατάσταση και άμεση σύνδεση της εγκατάστασης PV.

Ο κατασκευαστής είναι η Emiter Sp. z o.o. από το Κατοβίτσε — μια εταιρεία που προσφέρει εξειδικευμένες λύσεις για ηλεκτρικές και φωτοβολταϊκές εγκαταστάσεις. Στην παραδοθείσα παραλλαγή χρησιμοποιήθηκαν εξαρτήματα από αξιόπιστους κατασκευαστές: διακόπτης υπερφόρτωσης Noark Ex9BN (3P B32) και περιοριστής υπερτάσεων Dehn DG M TNS 275, που εγγυάται τη συμμόρφωση με τις ισχύουσες προδιαγραφές και υψηλή αξιοπιστία λειτουργίας.

Ηλεκτρικές παράμετροι και σημαντικά χαρακτηριστικά εξαρτημάτων

• Περιοριστής υπερτάσεων AC: Dehn DG M TNS 275, τύπος 2 σύμφωνα με PN-EN 61643-11
• Ονομαστική τάση AC (UN): 230 / 400 V (50/60 Hz)
• Μέγιστη τάση μόνιμης λειτουργίας AC (UC): 275 V (50/60 Hz)
• Ονομασικό ρεύμα εκφόρτισης (8/20 µs) (In): 20 kA; Imax: 40 kA
• Επίπεδο προστασίας τάσης [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV; με 5 kA ≤ 1 / ≤ 1 kV
• Χρόνος ενεργοποίησης (tA): ≤ 25 ns
• Διακόπτης υπερφόρτωσης: Noark Ex9BN 3P B32, ονομαστικό ρεύμα 32 A, χαρακτηριστικό B, αριθμός πόλων 3
• Ονομαστική ικανότητα διακοπής (ICN) του διακόπτη: 6 kA

Μηχανικές παράμετροι και κατασκευή θήκης

• Μοντέλο θήκης: PHS 12T
• Αριθμός μονάδων: 12
• Κατασκευή σύμφωνα με τις προδιαγραφές: EN 60670-1, EN 62208
• Βαθμός προστασίας: IP65
• Κλάση προστασίας: II
• Ονομαστική τάση μόνωσης (Ui): 690 V AC, 1000 V DC
• Δοκιμή με αναμμένο ραβδί: 650°C
• Αντοχή σε κρούσεις: IK08
• Υλικό: υλικό χωρίς halogen που μπορεί να ανακυκλωθεί
• Επιπλέον μηχανικά χαρακτηριστικά: διαφανείς πόρτες, λευκό χρώμα, αρθρωτή κατασκευή, συνδέσεις πίνακα MC4
