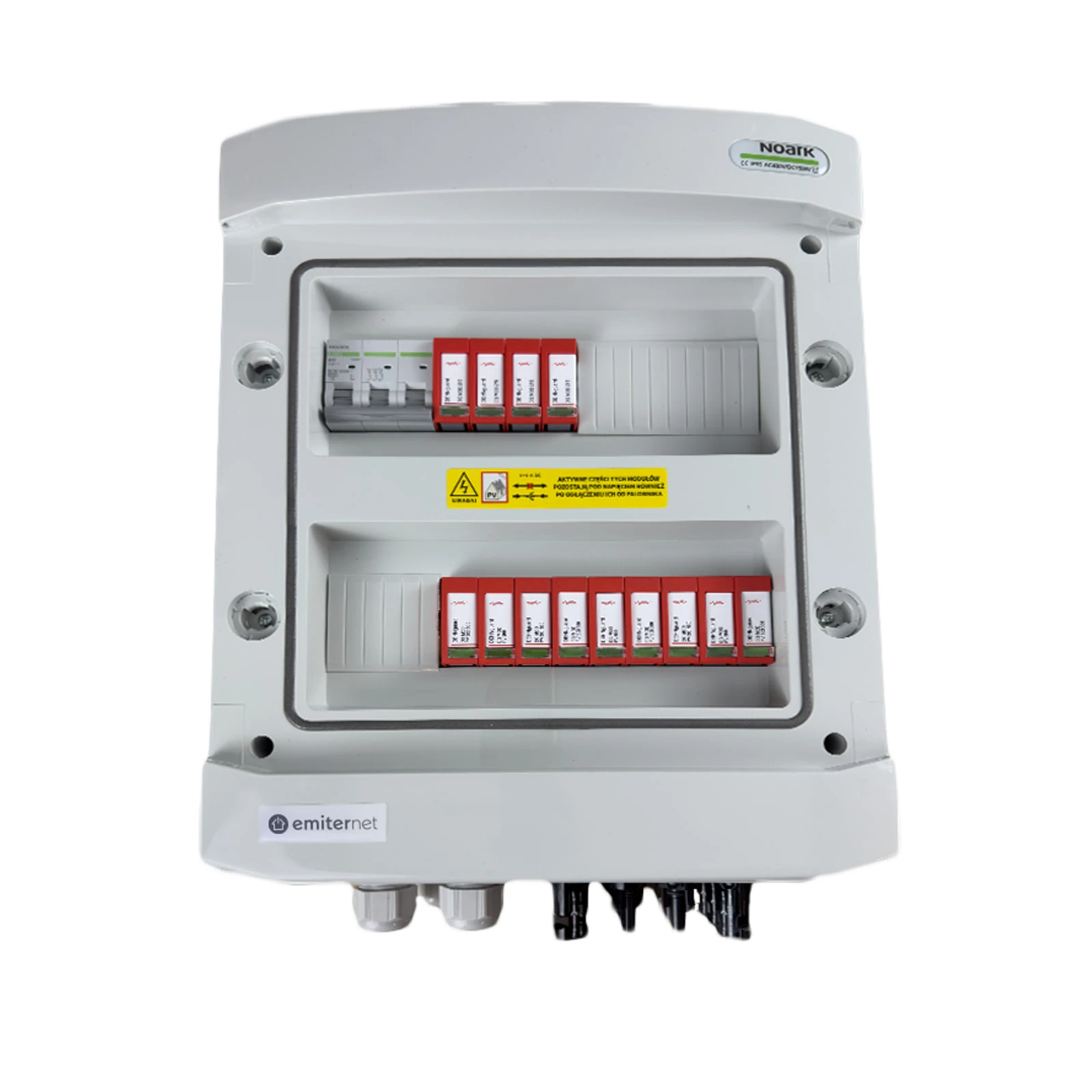

Ηλεκτρικός πίνακας EMITER EM-382_DCAC

Ο ηλεκτρικός πίνακας EM-382 DCAC είναι μια κλειστή, αρθρωτή λύση που προορίζεται για την τροφοδοσία φωτοβολταϊκών μετατροπέων. Παρέχει προστασία από βραχυκυκλώματα και υπερφορτώσεις καθώς και προστασία κατά των υπερτάσεων από την πλευρά DC και AC (SPD Τύπος 2), επιτρέποντας εξωτερική εγκατάσταση χάρη στην κλάση στεγανότητας IP65.

Ο κατασκευαστής της συσκευής είναι η πολωνική εταιρεία EMITER, που ειδικεύεται σε λύσεις για φωτοβολταϊκές εγκαταστάσεις. Το μοντέλο EM-382 DCAC παραδίδεται έτοιμο προς σύνδεση και είναι εξοπλισμένο με εξαρτήματα από αναγνωρίσιμους προμηθευτές (μεταξύ άλλων περιοριστές Dehn και συσκευές Noark), διευκολύνοντας την εγκατάσταση και τη λειτουργία.

Επιλεγμένες ηλεκτρικές παράμετροι

• Αριθμός εισόδων | εξόδων αλυσίδας PV: 2 | 2
• Χρησιμοποιούμενος περιοριστής υπερτάσεων DC (SPD): Dehn DG M YPV SCI 1000, προστασία T2, μέγιστη τάση PV (UCPV): 1000 V
• DC SPD - παράμετροι εκφόρτισης: συνολικό ρεύμα εκφόρτισης (8/20 µs) Itotal = 40 kA, ονομαστικό ρεύμα εκφόρτισης In = 12,5 kA, Imax = 25 kA, επίπεδο προστασίας τάσης Up ≤ 4 kV (≤ 3,5 kV με 5 kA)
• Χρησιμοποιούμενος περιοριστής υπερτάσεων AC (SPD): Dehn DG M TN 275, Τύπος 2, Un = 230 / 400 V, Uc = 275 V
• AC SPD - παράμετροι εκφόρτισης: In = 20 kA, Imax = 40 kA, Up [L-PE]/[N-PE] ≤ 1,5 / ≤ 1,5 kV (≤ 1 / ≤ 1 kV με 5 kA)
• Διακόπτης υπερφόρτωσης (MCB): Noark Ex9BN 3P B25, 25 A, τριφασικός, χαρακτηριστικό B
• Διακόπτης διαρροής (RCD): Noark Ex9L-N, IΔn = 100 mA, χαρακτηριστικό A, ονομαστικό ρεύμα 40 / 63 A (διαθέσιμες εκδόσεις πεδίων 2/4)
• Ονομαστική τάση μόνωσης: Ui = 400 V AC, 1500 V DC

Μηχανικές παράμετροι

• Μοντέλο θήκης: PHS 24 T
• Αριθμός πεδίων: 24
• Διαστάσεις θήκης (Μήκος | Πλάτος | Ύψος) χωρίς σφιγκτήρες και MC4: 144.00 mm | 319.00 mm | 384.00 mm
• Βάρος: 5.910 kg
• Βαθμός προστασίας: IP65 (δυνατή εξωτερική εγκατάσταση)
• Αντοχή σε κρούσεις: IK08
• Αντοχή σε UV: Ναι; υλικό χωρίς halogen
• Εύρος θερμοκρασίας λειτουργίας: -25°C … +60°C
• Κατασκευή και συμμόρφωση: EN 60670-1, EN 62208
