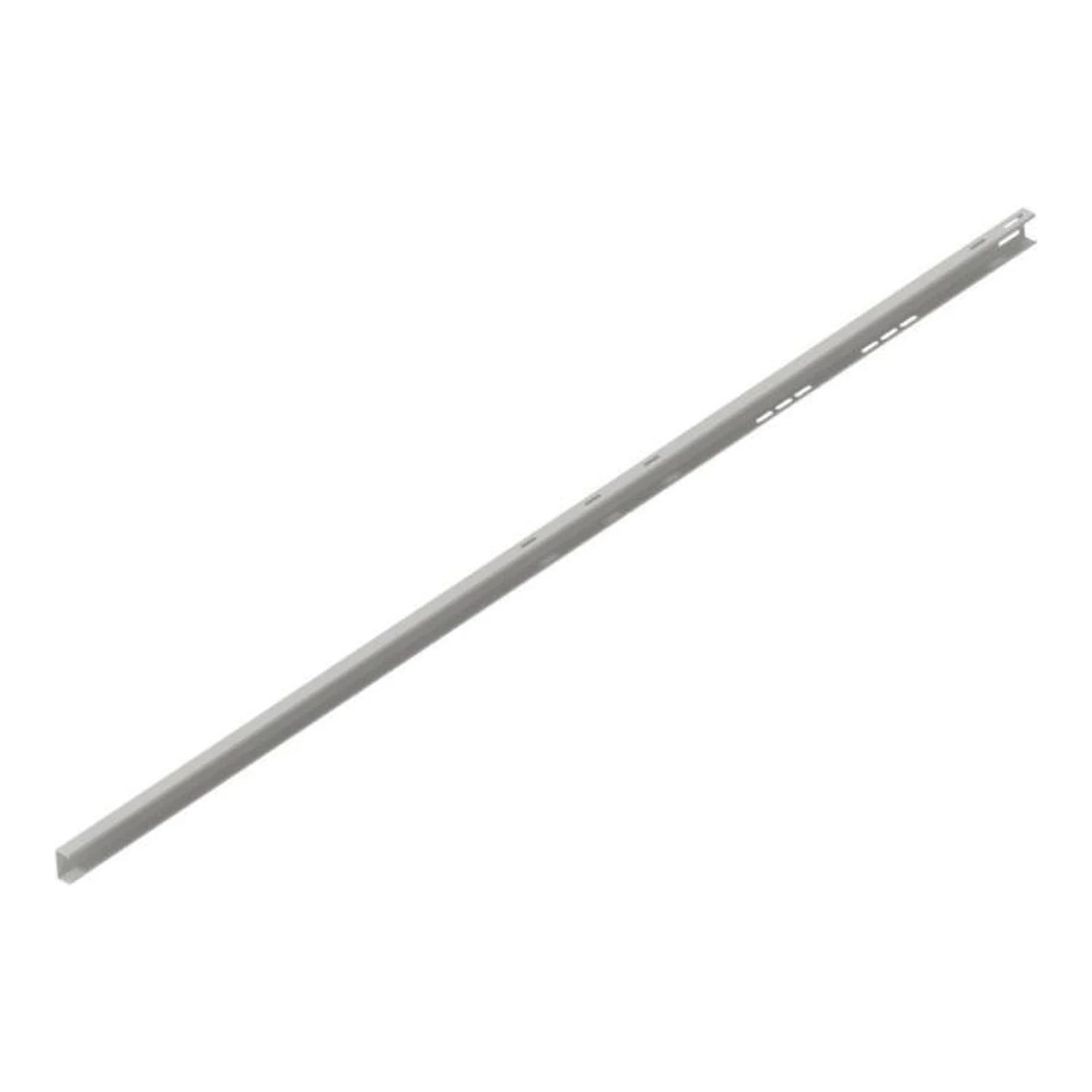

Καθολική στήλη ST - 3770 P140C37

Η καθολική στήλη στήριξης τύπου ST (κωδικός κατασκευαστή P140C37) προορίζεται για στήριξη φωτοβολταϊκών εγκαταστάσεων σε ελεύθερες λύσεις. Το προϊόν χρησιμοποιείται ως πίσω στήλη σε διπλές υποστηρικτικές διατάξεις; κατασκευασμένο από προφίλ C, σχεδιασμένο για εγκατάσταση φωτοβολταϊκών πάνελ σε διάφορες γωνίες κλίσης.

Κατασκευαστής: EL-SUN — πολωνικός κατασκευαστής στήριξης για φωτοβολταϊκές εγκαταστάσεις. Η τεχνική τεκμηρίωση της κατασκευής (οδηγίες εγκατάστασης 2P2VMMW) υποδεικνύει τη συμβατότητα των στοιχείων και τις προτεινόμενες μεθόδους θεμελίωσης και εγκατάστασης. Τα υλικά που χρησιμοποιούνται στα κατασκευαστικά στοιχεία είναι χάλυβας S350GD.

Τεχνικές παράμετροι

• Τύπος και κωδικός κατασκευαστή: ST P140C37 (Πίσω στήλη)
• Προφίλ: C100 x 50 x 12 (προφίλ C)
• Συνολικό μήκος: 3770 mm
• Υλικό: χάλυβας κατασκευής S350GD (στην τεκμηρίωση χρησιμοποιείται για στοιχεία)
• Προορισμός: πίσω στήλη σε διπλή υποστηρικτική κατασκευή για φωτοβολταϊκά πάνελ
• Προτεινόμενα βάθη τοποθέτησης (ανάλογα με τη γωνία κλίσης των πάνελ): 20° → 1933 mm; 25° → 1698 mm; 30° → 1500 mm
• Ύψος του κάτω μέρους του ράγας πάνω από το έδαφος (ενδεικτικές τιμές ανάλογα με τη γωνία): για γωνία 20° ~798 mm; 25° ~797 mm; 30° ~752 mm

Μηχανικές και εγκαταστατικές παράμετροι

• Προορίζεται για εγκατάσταση στην κατεύθυνση που δείχνεται στις οδηγίες (στήλες τοποθετημένες στον άξονα βορρά-νότου σύμφωνα με τα σχέδια εγκατάστασης)
• Δυνατότητα θεμελίωσης: βύθιση στο έδαφος σε βάθος τουλάχιστον 1,5 m (συνιστώμενο) ή εγκατάσταση με τη χρήση προσαρμογέα / συστημάτων θεμελίωσης που περιγράφονται στις οδηγίες (σύστημα ριζών, σύστημα με σπειρώματα εδάφους, αγκύρωση)
• Τυπικές βίδες σύνδεσης με άλλα στοιχεία: βίδα με εξάγωνη κεφαλή DIN933 A2-70 με πλάκα DIN9021 A2-70 και παξιμάδι με φλάντζα DIN6923 A2-70
• Συμβατότητα με στοιχεία του σετ: ράγες R, δοκοί P, διαγώνιοι ZTT, συνδετήρες LU, δοκοί στήριξης BM και προσαρμογέας στήλης SA (σύμφωνα με τις σημάνσεις στις οδηγίες)
• Δυνατότητα χρήσης της στήλης με προσαρμογή μέσω εγκατάστασης στον προσαρμογέα SA (λεπτομέρειες στο σχέδιο D7 των οδηγιών)
