Μετατροπέας συχνότητας LSIS σειράς H100 (HVAC). Τροφοδοσία 3x400V AC, έξοδος 3x400V AC. LSLV0220H100-4, 22kW LSLV0220H100-4COFN

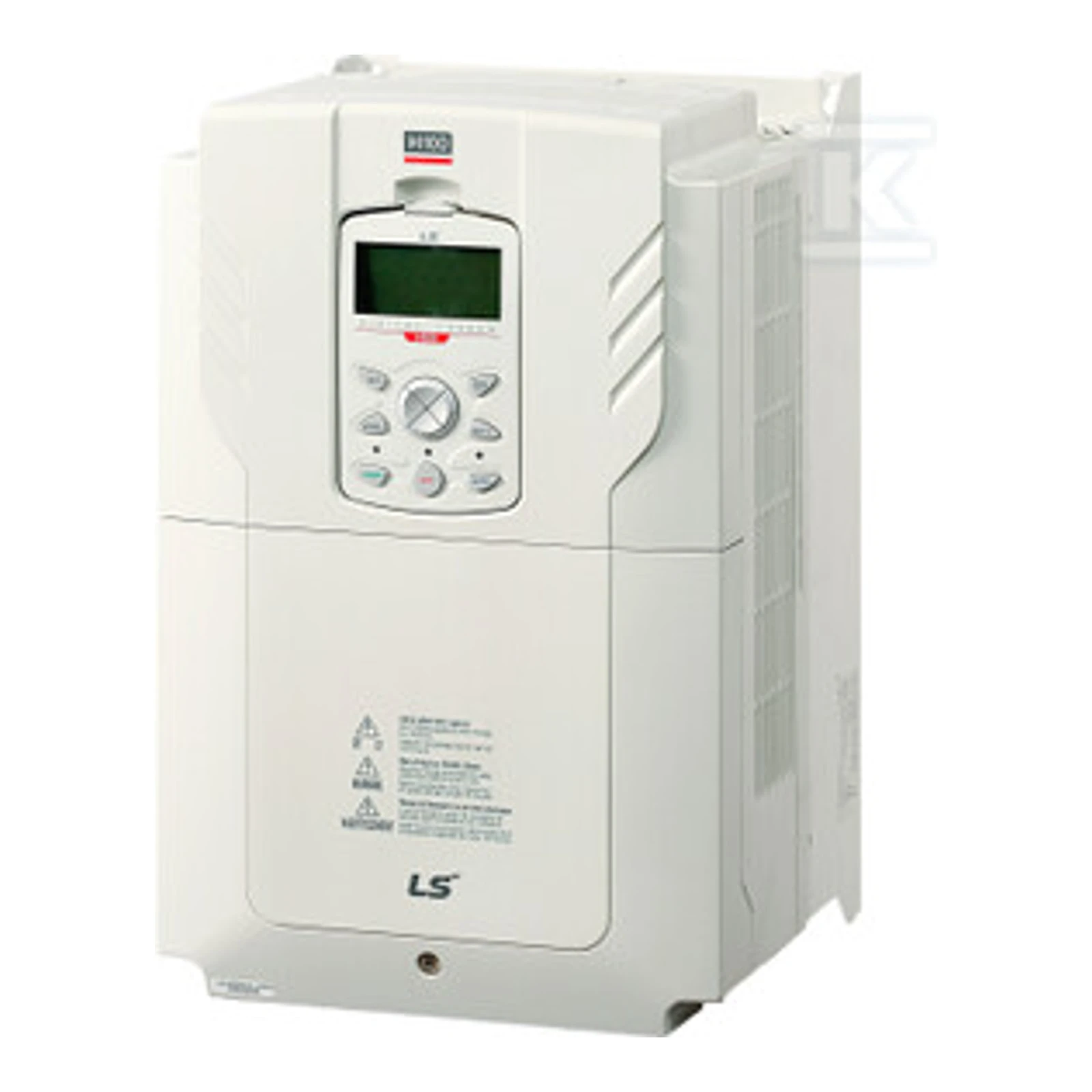

Μετατροπέας συχνότητας LSIS H100 (LSLV0220H100-4COFN) — 22 kW, 3x400 V AC
Ο μετατροπέας συχνότητας της σειράς H100 προορίζεται για εφαρμογές HVAC και συστήματα αντλιών/ανεμιστήρων. Το μοντέλο LSLV0220H100-4 παρέχει ρύθμιση ταχύτητας και προστασία λειτουργίας ασύγχρονων κινητήρων στην κλάση ισχύος 22 kW με τροφοδοσία 3~400 V AC. Η συσκευή προσφέρει λειτουργίες χρήσιμες σε συστήματα HVAC: προηγμένη λειτουργία PID, επιλογές προστασίας αντλίας (pump clean, soft fill), συντονισμό λειτουργίας πολλών κινητήρων και ενσωματωμένο φίλτρο EMC για επιλεγμένα εύρη ισχύος.

Πληροφορίες για τον κατασκευαστή

Κατασκευαστής: LS ELECTRIC (LS), διεθνής προμηθευτής λύσεων βιομηχανικού αυτοματισμού και συστημάτων κίνησης. Η εταιρεία διαθέτει ευρεία γκάμα μετατροπέων συχνότητας χαμηλής τάσης, διεθνείς πιστοποιήσεις και εμπειρία στην παροχή λύσεων για HVAC, τη βιομηχανία ύδρευσης-λυμάτων, την ενέργεια και ειδικούς κλαδικούς τομείς.

Ηλεκτρικές και τεχνικές παράμετροι

• Ισχύς εξόδου (ονομαστική): 22 kW (CT/Heavy Duty / 3~400 V κλάση H100)
• Τάση τροφοδοσίας: 3~380–480 V AC (ανοχή -15% ~ +10%)
• Εύρος συχνότητας εξόδου: 0 ~ 400 Hz
• Ονομαστικό ρεύμα εξόδου: 45 A (ονομαστικό ρεύμα)
• Ονομαστικό ρεύμα εισόδου: 50.7 A (ονομαστικό ρεύμα εισόδου για το μοντέλο 22 kW)
• Λειτουργίες ελέγχου: V/F, αντιστάθμιση ολίσθησης
• Ικανότητα υπερφόρτωσης: 120% του ονομαστικού ρεύματος για 1 λεπτό (για το εύρος 5.5–90 kW, ισχύει και για 22 kW)
• Αναλογικές/παλμικές είσοδοι: υποστήριξη αναλογικών σημάτων ελέγχου και παλμών (0~10 V, 0~20 mA, παλμικές είσοδοι έως 32 kHz)
• Έξοδοι: επαφές ρελέ και open-collector καθώς και αναλογική μετρητική έξοδος (0~12 V / 0~24 mA)

Μηχανικές παράμετροι και διαστάσεις

• Τύπος περιβλήματος: IP20 (για την καταλογική έκδοση του μοντέλου 0220 H100 με IP20)
• Πλάτος W1: 220 mm (8.66 in)
• Πλάτος W2: 193.8 mm (7.63 in)
• Ύψος H1: 350 mm (13.78 in)
• Ύψος H2: 331 mm (13.03 in)
• Βάθος / D (H3): 13 mm (0.51 in) — η τιμή H3 όπως δίνεται στον πίνακα διαστάσεων
• Απόσταση D (τοποθέτησης/μηχανικές παράμετροι): 223.2 mm (8.79 in) (τιμή που σημειώνεται ως D στον πίνακα διαστάσεων)
• Διάταξη οπών στερέωσης (A/B): A = 6 mm (0.24 in), B = 6 mm (0.24 in)
• Βάρος (μάζα): ~7.5 kg (σύμφωνα με τα καταλογικά δεδομένα για την κλάση 22 kW)
