Μετρητής ηλεκτρικής ενέργειας - 3-φασικός RS-485, αντιδραστική ενέργεια LE-03MQ

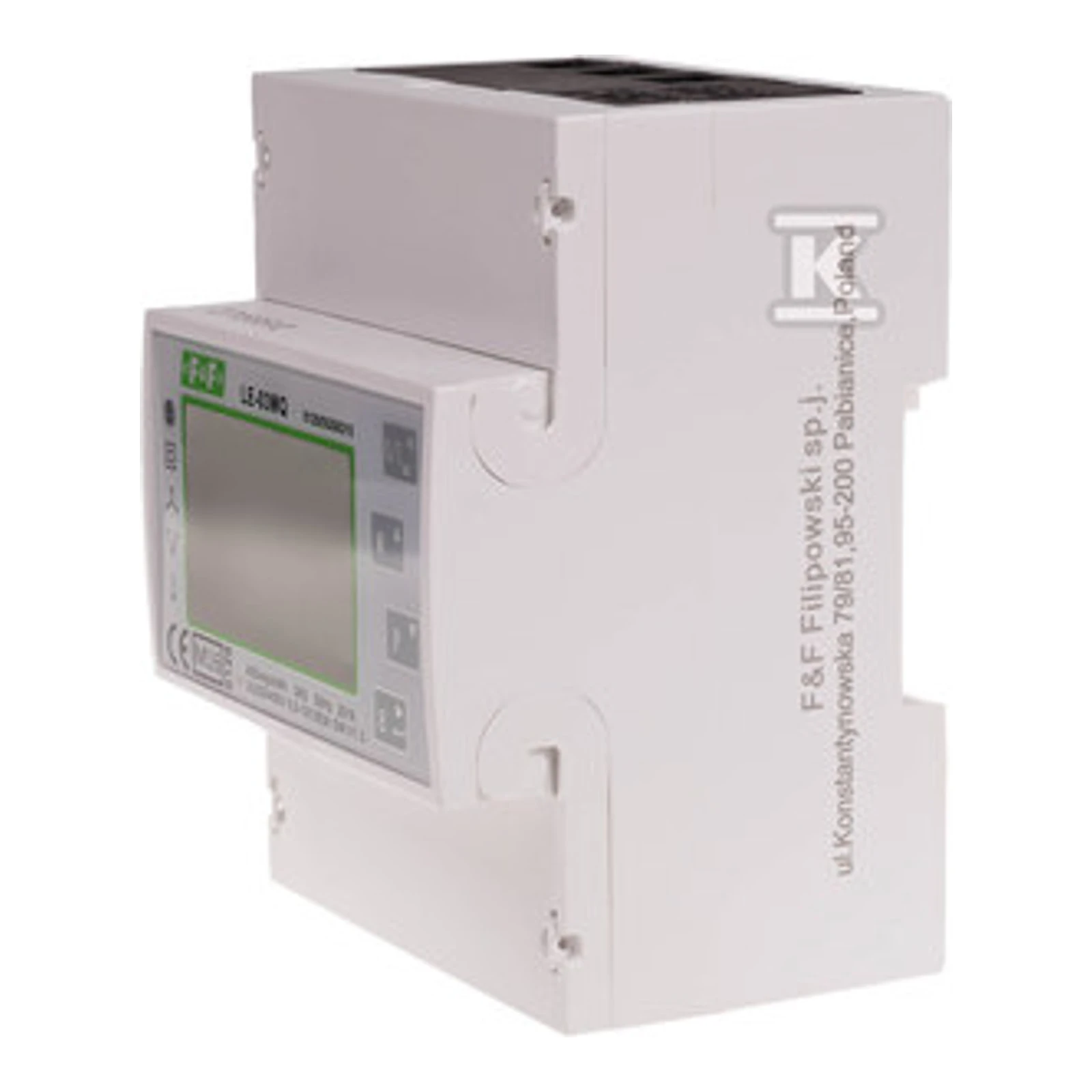

Ο μετρητής LE-03MQ CT v.2 είναι ένας τριφασικός, ηλεκτρονικός μετρητής κατανάλωσης ηλεκτρικής ενέργειας σχεδιασμένος για ημι-άμεσες (με τη χρήση μετασχηματιστών ρεύματος) ή έμμεσες μετρήσεις. Επιτρέπει την καταγραφή ενεργής και αντιδραστικής ενέργειας και στις δύο κατευθύνσεις (εισαγωγή/εξαγωγή) καθώς και την παρακολούθηση παραμέτρων του δικτύου όπως τάση, ρεύμα, δυνάμεις, συχνότητα και συντελεστής ισχύος. Η συσκευή είναι εξοπλισμένη με φωτιζόμενη, πολυλειτουργική οθόνη LCD και ρυθμιστικά κουμπιά καθώς και διεπαφή επικοινωνίας RS-485 με πρωτόκολλο Modbus RTU.

Ο κατασκευαστής της συσκευής είναι η πολωνική εταιρεία F&F Filipowski sp. komandytowa (F&F), που ειδικεύεται στην παραγωγή μετρητικών οργάνων και ηλεκτροτεχνικών συσκευών. Η εταιρεία παρέχει τεκμηρίωση, δηλώσεις συμμόρφωσης (MID, CE) και υποστήριξη υπηρεσιών. Το προϊόν διαθέτει μοναδικό αριθμό παραγωγής (χαραγμένο λέιζερ) και προστασία ρύθμισης με κωδικό πρόσβασης.

Ηλεκτρικές παράμετροι

• Ονομαστική τάση: 3×230/400 V
• Εύρος μετρήσεων τάσης: L–N 176–276 V AC, L–L 304–480 V AC
• Ονομαστικό / βασικό ρεύμα: 3×5 A (μέγιστο ρεύμα 3×6 A)
• Ελάχιστο μετρηθέν ρεύμα: 0,02 A
• Ακρίβεια μέτρησης: κλάση B (EN50470-1/3)
• Ονομαστική συχνότητα: 50/60 Hz
• Έξοδοι παλμών: 2 (ανοιχτός συλλέκτης), μέγ. τάση 27 V DC, μέγ. ρεύμα 30 mA; σταθερά μετρητή ρυθμιζόμενη (κατά προεπιλογή 1 imp/[kWh/kVarh] για έξοδο 1; έξοδος 2: 3200/CT imp/kWh)
• Επικοινωνία: θύρα RS-485, πρωτόκολλο Modbus RTU, διεύθυνση Modbus 1–247, ταχύτητες μετάδοσης: 2400, 4800, 9600 (εργοστασιακά), 19200, 38400 bps, ζεύγος: NONE (εργοστασιακά), EVEN, ODD; bits σταματήματος: 1 (εργοστασιακά) ή 2
• Σταθερά μετρητή (μετρητής παλμών): 3200 imp/kWh (κύρια ένδειξη)

Μηχανικές και περιβαλλοντικές παράμετροι

• Θήκη: υλικό PC+ABS
• Διαστάσεις: 4 μονάδες (72 mm)
• Εγκατάσταση: σε ράγα TH-35
• Βαθμός προστασίας: εσωτερικός IP51 (συνιστώμενη θήκη), εξωτερικός IP54 (απαιτούμενη θήκη)
• Εύρος θερμοκρασίας λειτουργίας: -25 ÷ 55 °C
• Υγρασία: ≤95% (χωρίς συμπύκνωση)
• Ύψος εγκατάστασης: έως 3000 m α.ε.μ.
• Σύνδεση βίδας: βιδωτή 0,5 ÷ 1,5 mm², ροπή σύσφιξης 0,4 Nm
