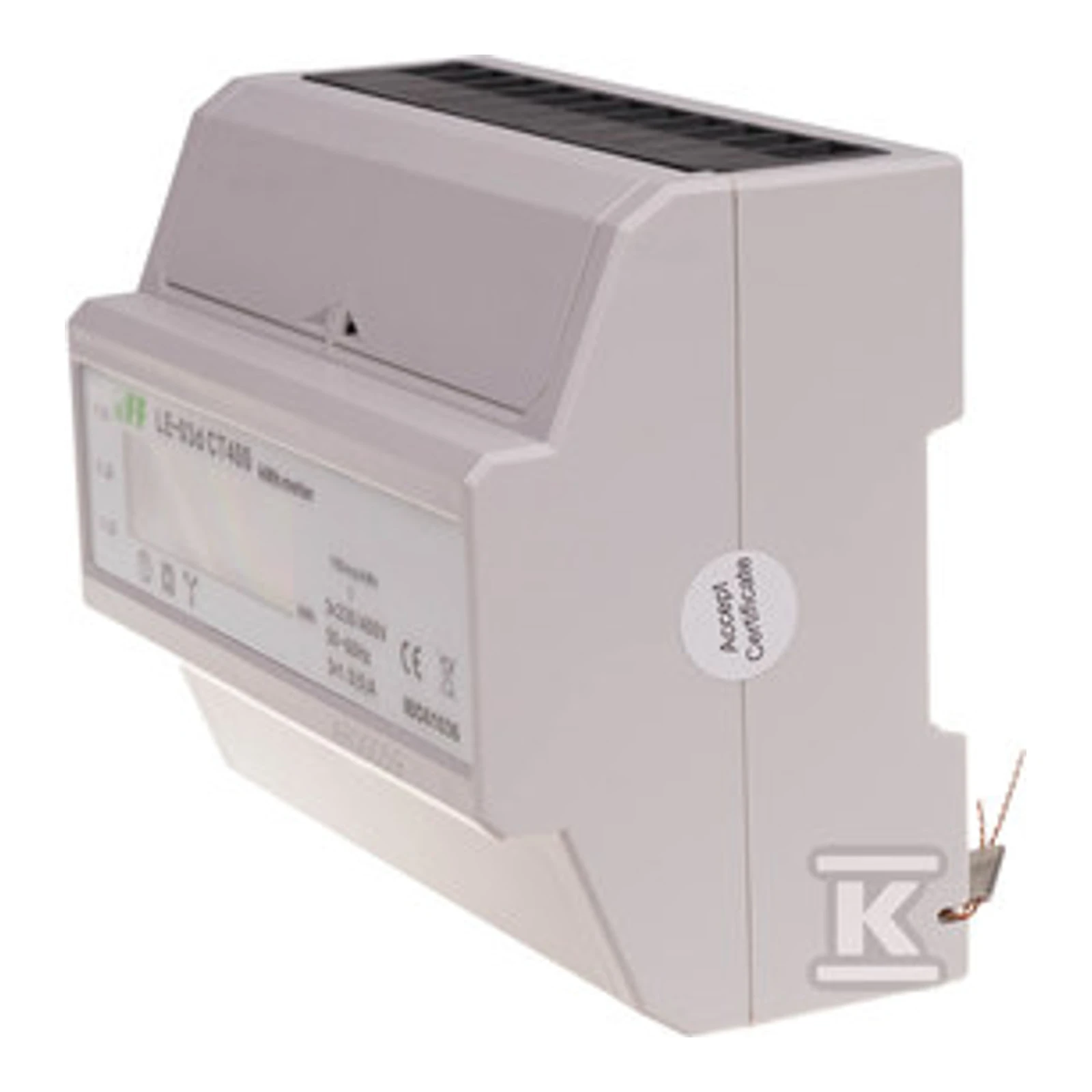

Μετρητής ηλεκτρικής ενέργειας LE-03d CT-400 - τριφασικός, οθόνη LCD, κλάση 1, είσοδος μέτρησης 3x5A [μετασχηματιστής 400/5] LE03D-CT400

LE-03d CT 400 είναι ένας τριφασικός, ημι-άμεσος ηλεκτρονικός δείκτης κατανάλωσης ηλεκτρικής ενέργειας με τμηματική οθόνη LCD, προορισμένος για συνεργασία με μετασχηματιστές ρεύματος με δευτερεύον ρεύμα 5 A. Η συσκευή μετρά την ενέργεια σε διάταξη 3×230/400 V+N και παρέχει έξοδο παλμού SO+/SO- για συνεργασία με εξωτερικούς μετρητές παλμού ή καταγραφείς.

Ο κατασκευαστής της συσκευής είναι η εταιρεία F&F Filipowski sp. j. από την Πάμπιανιτς (Πολωνία). Η εταιρεία παρέχει προϊόντα με μοναδικό αριθμό εργοστασίου (χαραγμένο με λέιζερ) και προσφέρει 24μηνη εγγύηση για τα προϊόντα της. Οδηγίες και πληροφορίες σέρβις είναι διαθέσιμες στην ιστοσελίδα του κατασκευαστή καθώς και στη διαδικασία εγγύησης.

Ηλεκτρικές παράμετροι

• Τύπος μετασχηματιστή: 400/5 A
• Ονομαστική τάση: 3×230/400 V + N
• Βασικό ρεύμα: 3×1,5 A
• Μέγιστο ρεύμα: 3×5 A
• Ελάχιστο ρεύμα: 0,04 A
• Κλάση ακρίβειας: κλάση 1 (σύμφωνα με IEC61036)
• Σταθερά μετρητή / παλμού: 3,33 Wh/imp (300 imp/kWh)
• Έξοδος παλμού: SO+/SO- ανοιχτός συλλέκτης, τάση σύνδεσης <30 V DC, ρεύμα <27 mA, χρόνος παλμού 35 ms
• Κατανάλωση ισχύος: <10 VA; <2 W
• Σηματοδότηση κατανάλωσης ρεύματος: 3× κόκκινο LED; σήμανση ανάγνωσης: κόκκινο LED

Μηχανικές παράμετροι

• Σύνδεση: βίδες τερματικών έως 25 mm²
• Διαστάσεις: 7 μονάδες, πλάτος 122 mm
• Εγκατάσταση: σε ράγα TH-35
• Βαθμός προστασίας: IP20
• Έξοδοι και συνδέσεις: τερματικά φάσεων L1,L2,L3 (18,17,16), N τερματικό 15, έξοδος παλμού τερματικά 9(+) / 8(-), τερματικά ρεύματος 1-2 (L1), 3-4 (L2), 5-6 (L3)
