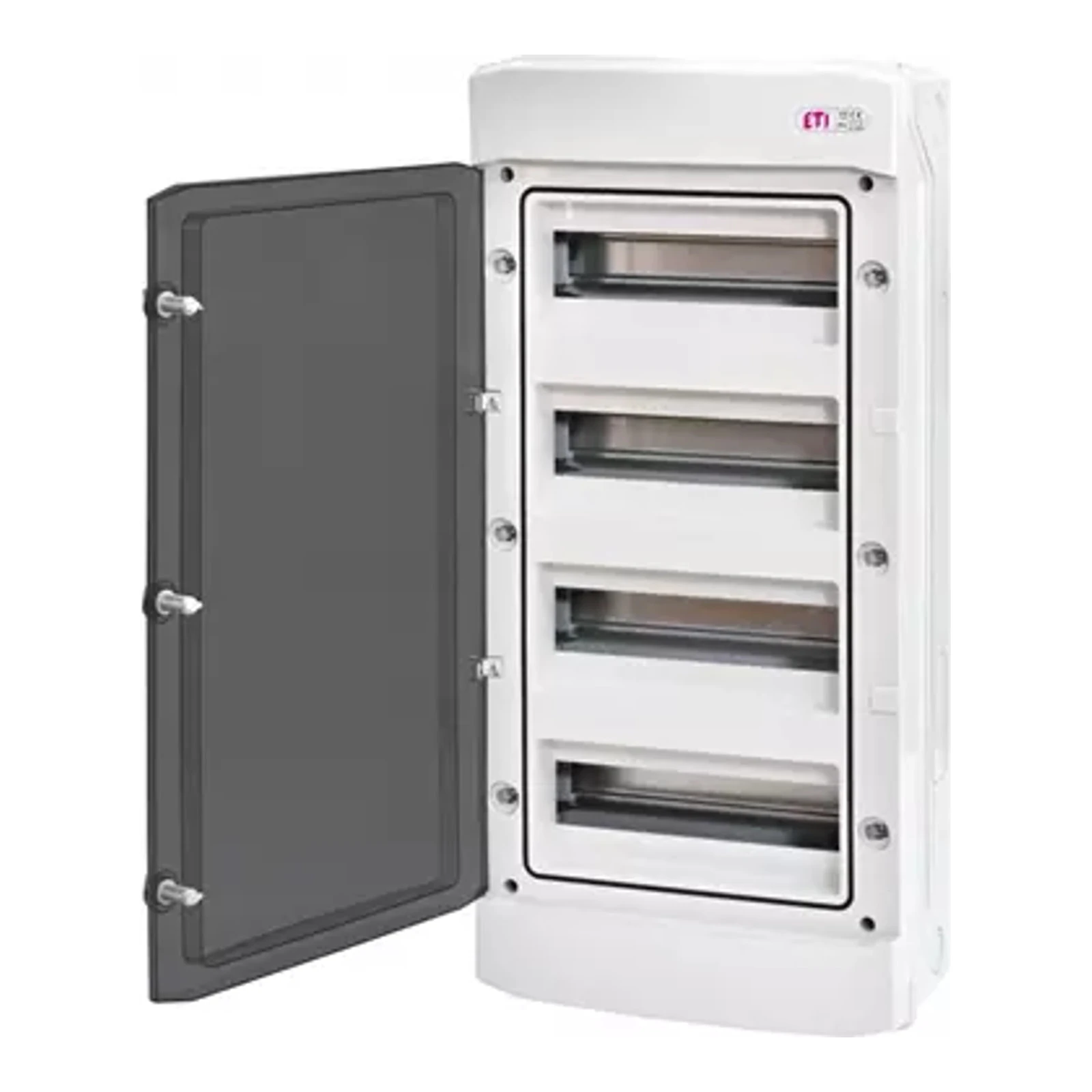

Μονοδιάστατος πίνακας PV 4x12 επιτοίχιος UV 1500V DC IP65 ECH-48PT-s

Ο επιτοίχιος αρθρωτός πίνακας ECH-48PT-s είναι μια πλαστική θήκη κλάσης προστασίας II που προορίζεται για την εγκατάσταση ηλεκτρικών συσκευών σε αρθρωτές διατάξεις (48 μονάδες). Στην έκδοση που χρησιμοποιείται στην τεκμηρίωση (RPO-H32-SM), η θήκη παρέχει βαθμό προστασίας IP65 και επιτρέπει τη χρήση συσκευών που συνεργάζονται σε φωτοβολταϊκές εγκαταστάσεις καθώς και ως θήκη για επείγοντες διακόπτες και βοηθητικούς πίνακες.

Κατασκευαστής: ETI d.o.o. (ETI Group). Η ETI είναι ευρωπαϊκός κατασκευαστής πινάκων και αρθρωτών συσκευών. Στα καταλόγους της, η εταιρεία τονίζει ότι οι θήκες ECH κατασκευάζονται ως προϊόντα κλάσης προστασίας II, προορισμένα για επιφανειακή εγκατάσταση και σχεδιασμένα με γνώμονα εφαρμογές που απαιτούν αντοχή σε εξωτερικές συνθήκες και ασφάλεια χρήσης σε φωτοβολταϊκά συστήματα και βοηθητικούς πίνακες.

Ηλεκτρικές και λειτουργικές παράμετροι

• Κατηγορία προστασίας: II (διπλή μόνωση)
• Βαθμός προστασίας: IP65 (για την παρουσίαση της έκδοσης ECH-48PT στον κατάλογο)
• Αριθμός μονάδων: 48 μονάδες (πίνακας διανομής 48M)
• Ονομαστική τάση λειτουργίας (χρησιμοποιούμενη για τις θήκες ECH σε εφαρμογές PV): 400 VAC / 1500 V DC
• Προορισμός: θήκη για την εγκατάσταση συσκευών σε ράγες DIN καθώς και για εφαρμογές PV και επείγοντες διακόπτες
• Συμβατότητα συσκευών: επιτρέπει την εγκατάσταση αρθρωτών συσκευών ETIMAT και άλλων συσκευών σε ράγα DIN (χρησιμοποιούμενη στον παραδειγματικό πίνακα RPO-H32-SM)
• Δυνατότητα εγκατάστασης προστατευτικών συσκευών: στην τεκμηρίωση χρησιμοποιούνται παραδείγματα διακοπτών και επαφών που εγκαθίστανται εντός της θήκης ECH-48PT

Μηχανικές και εγκαταστατικές παράμετροι

• Εγκατάσταση: επιτοίχια / επιφανειακή
• Υλικό: θήκη κατασκευασμένη από πλαστικό (τύπος ECH, προστασία κλάσης II)
• Βαθμός προστασίας θυρών/καλύμματος: IP65 (ανάλογα με τα εγκατεστημένα στοιχεία και εκτελέσεις)
• Χωρητικότητα: 48 μονάδες (πίνακας 48M) — προβλεπόμενος χώρος για μονάδες/συσκευές σε ράγα DIN
• Έκδοση με πόρτες / κάλυμμα: διαφανές ή πλήρες (ανάλογα με τη διαμόρφωση εγκατάστασης που περιγράφεται στον κατάλογο)
• Μηχανικός προορισμός: θήκη για την εγκατάσταση ηλεκτρικών συσκευών σε εφαρμογές PV καθώς και ως θήκη επείγοντος πίνακα
