Περιοριστής υπερτάσεων για φωτοβολταϊκά συστήματα T2 VAL-SPP-T2-1000DC-PV-2+V-UT

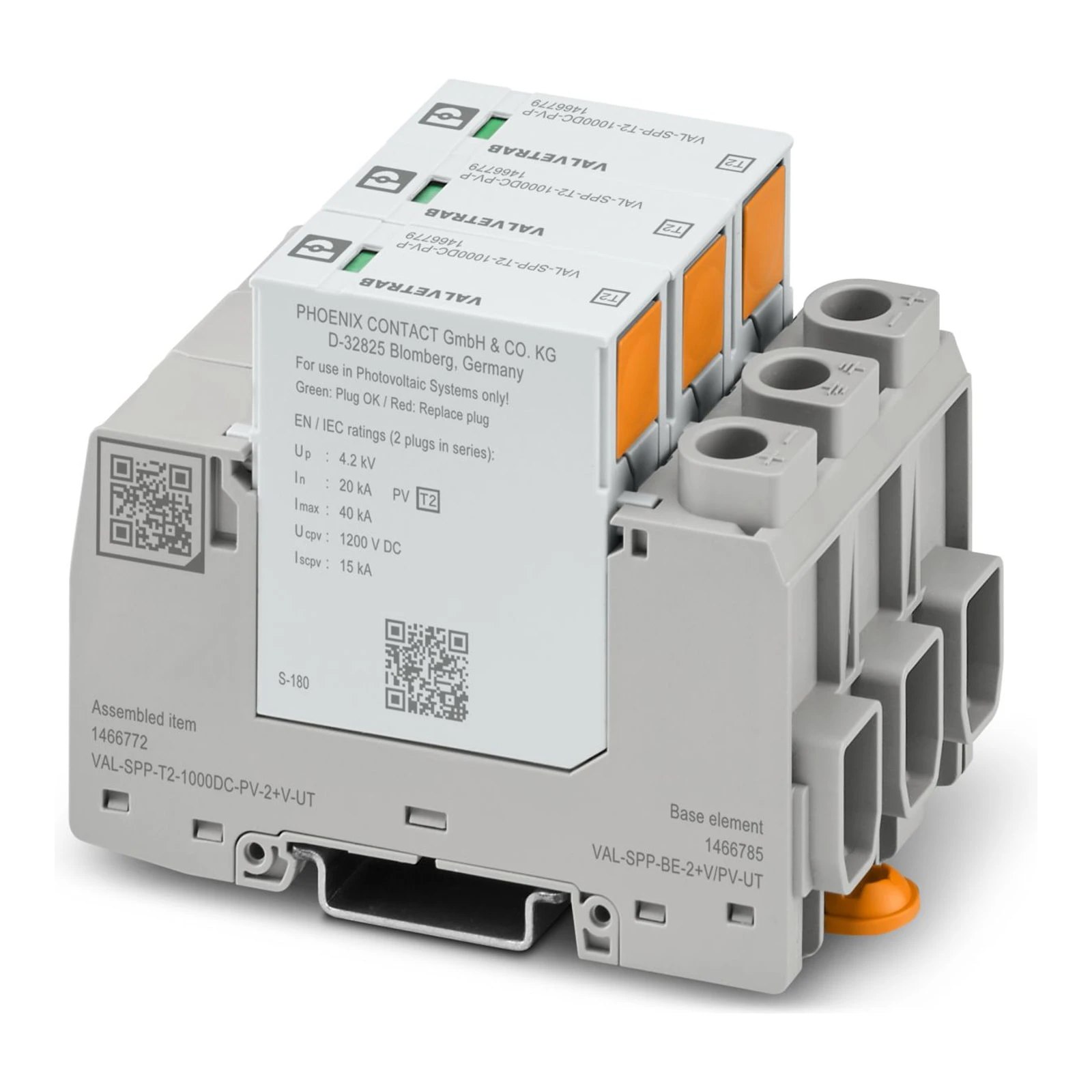

Ο περιοριστής υπερτάσεων VAL-SPP-T2-1000DC-PV-2+V-UT είναι ένας αρθρωτός προστατευτικός μηχανισμός τύπου T2 (IEC/EN) προορισμένος για φωτοβολταϊκές εγκαταστάσεις 1000 V DC. Η συσκευή εγκαθίσταται σε ράγα DIN 35 mm; η λύση περιλαμβάνει μια τριών θέσεων βάση με τρεις εναλλάξιμους, θερμοκρασιακά παρακολουθούμενους προστατευτικούς στοιχείους και οπτική σήμανση της κατάστασης κάθε στοιχείου.

Κατασκευαστής: Phoenix Contact (DE). Το προϊόν είναι πιστοποιημένο με πιστοποιήσεις όπως IECEE CB Scheme και KEMA-KEUR. Χώρα προέλευσης: DE. Αριθμός καταλόγου/κατασκευαστή: 1466772.

Επιλεγμένες ηλεκτρικές παράμετροι

• Κλάση/τύπος: Τύπος 2 / Class II (EN/IEC 61643-31).
• Προορισμός: Συστήματα PV, μονωμένα και γειωμένα, DC κύκλωμα, open-circuit UOCSTC = 1000 V DC.
• Ονομαστικό ρεύμα εκφόρτισης In (8/20 µs): 20 kA.
• Μέγιστο ρεύμα εκφόρτισης Imax (8/20 µs): 40 kA.
• Συνολικό ρεύμα εκφόρτισης ITotal (8/20 µs): 40 kA.
• Επίπεδο προστασίας τάσης Up: ≤ 4,2 kV (με In); ≤ 3,6 kV (με 10 kA); ≤ 3,2 kV (με 5 kA).
• Υπολειπόμενη τάση Ures: ≤ 3 kV (με 3 kA).
• Χρόνος αντίδρασης: ≤ 25 ns.
• Συνεχής τάση λειτουργίας UCPV: 1200 V DC.
• Φορτίο βραχυκυκλώματος ISCPV: 15000 A.
• Ρεύμα διαρροής/υπολειπόμενο IPE: ≤ 350 µA AC; ≤ 100 µA DC.
• Κατανάλωση ισχύος σε κατάσταση αναμονής PC: ≤ 120 mVA.

Μηχανικές και εγκαταστατικές παράμετροι

• Τύπος θήκης/εγκατάστασης: Μονάδα σε ράγα DIN 35 mm, διαιρούμενη, διπλής όψης.
• Αριθμός θέσεων: 3 (τρία προστατευτικά στοιχεία).
• Διαστάσεις (WxHxD): Πλάτος 53,4 mm; Ύψος 96,6 mm; Βάθος 71,5 mm (συμπεριλαμβανομένης της ράγας DIN 7,5 mm); απόσταση δείκτη: 3 μονάδες/Div.
• Βάρος: 299,2 g (χωρίς συσκευασία); 327,1 g (με συσκευασία).
• Υλικό θήκης: PA 6.6-FR 20% GF / PBT, βαθμός καύσης UL94 V-0, CTI 600.
• Ηλεκτρικές συνδέσεις: Βιδωτές τερματικές M5, ροπή σύσφιξης 2,5–3 Nm; μήκος απογύμνωσης μόνωσης 12 mm; διατομές καλωδίων: ευέλικτα 1,5–16 mm² (2x 1,5–6 mm² με διπλό καλώδιο), άκαμπτα 1,5–25 mm².
• Βαθμός προστασίας (εγκατεστημένος): IP20C.
• Θερμοκρασία λειτουργίας: -40 °C ... 85 °C; εγκατάσταση: -5 °C ... 50 °C.
