Σκηνίδιο με περιοριστές υπερτάσεων για 1 MPPT / Phoenix-Contact / 1000DC / 1MPP-SPD-S / κουτί 1 MPPT / 1182566 / Περιοριστής υπερτάσεων τύπου T1/T2 σε στεγανή (IP65) θήκη με

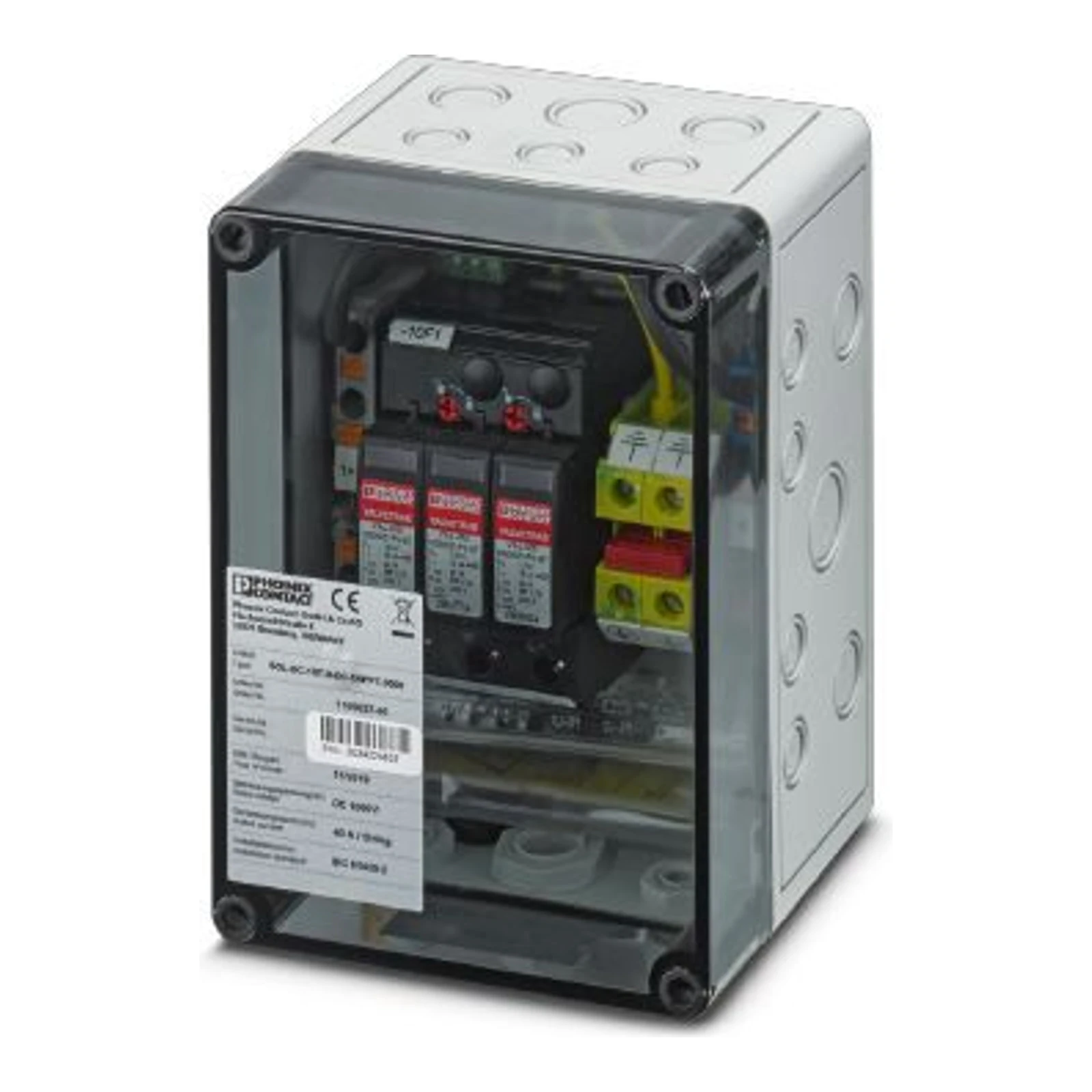

Η σκηνίδιο σύνδεσης του γεννήτριας SOL-SC-1ST-0-DC-1MPPT-1000 είναι μια στεγανή (IP65) θήκη που προορίζεται για φωτοβολταϊκές εγκαταστάσεις με τάση έως 1000 V DC. Το προϊόν επιτρέπει τη σύνδεση και κεντροποίηση ενός string με προστασία κατά των υπερτάσεων (τύπος T1/T2) και άνετη έξοδο καλωδίων μέσω των δακτυλίων.

Το προϊόν προσφέρεται από την Phoenix Contact — διεθνή κατασκευαστή ηλεκτροτεχνικών εξαρτημάτων και συστημάτων σύνδεσης. Η Phoenix Contact παρέχει λύσεις αφιερωμένες σε PV εγκαταστάσεις, συνδυάζοντας τη συμμόρφωση με τις ισχύουσες προδιαγραφές και την πρακτική κατασκευή για εφαρμογές σε στέγες και ελεύθερες εγκαταστάσεις.

Ηλεκτρικές παράμετροι

• Τάση συστήματος: 1000 V DC (U μέγ.)
• Αριθμός εισόδων string: 1
• Ρεύμα ανά string (μέγ.): 40 A (Imax)
• Αριθμός εξόδων: 1
• Αριθμός υποστηριζόμενων μονάδων MPP-Tracker: 1
• Τύπος συσκευής προστασίας: T1 / T2
• Επίπεδο προστασίας Up: ≤ 3,7 kV
• Συνολικό ρεύμα απορροής Itotal (8/20) µs: 40 kA
• Διατομή καλωδίου εισόδου string: 2,5 mm² ... 6 mm²
• Διατομή καλωδίου εξόδου: 2,5 mm² ... 6 mm²

Μηχανικές και εγκαταστατικές παράμετροι

• Υλικό καλύμματος/θυρών: πολυκαρβονικό (διαφανές)
• Υλικό θήκης: πολυκαρβονικό
• Βαθμός προστασίας: IP65
• Κλάση προστασίας: II
• Εξωτερικές διαστάσεις (πλάτος × ύψος × βάθος): 130 mm × 180 mm × 111 mm
• Διαστάσεις εγκατάστασης (σχέδιο): απόσταση 70 mm και 120 mm (λεπτομέρειες σύμφωνα με το σχέδιο διαστάσεων)
• Διατομή καλωδίου γείωσης: 16 mm² (2 ×)
• Εύρος στεγανότητας εισόδου string: 3 mm ... 6,5 mm
• Εύρος στεγανότητας εξόδου: 3 mm ... 6,5 mm
• Εύρος στεγανότητας γείωσης: 6 mm ... 12 mm (2 ×)
• Βάρος ενός τεμαχίου (χωρίς συσκευασία): 1 455,600 GRM
• Θερμοκρασία περιβάλλοντος (λειτουργία): -20 °C ... 55 °C
