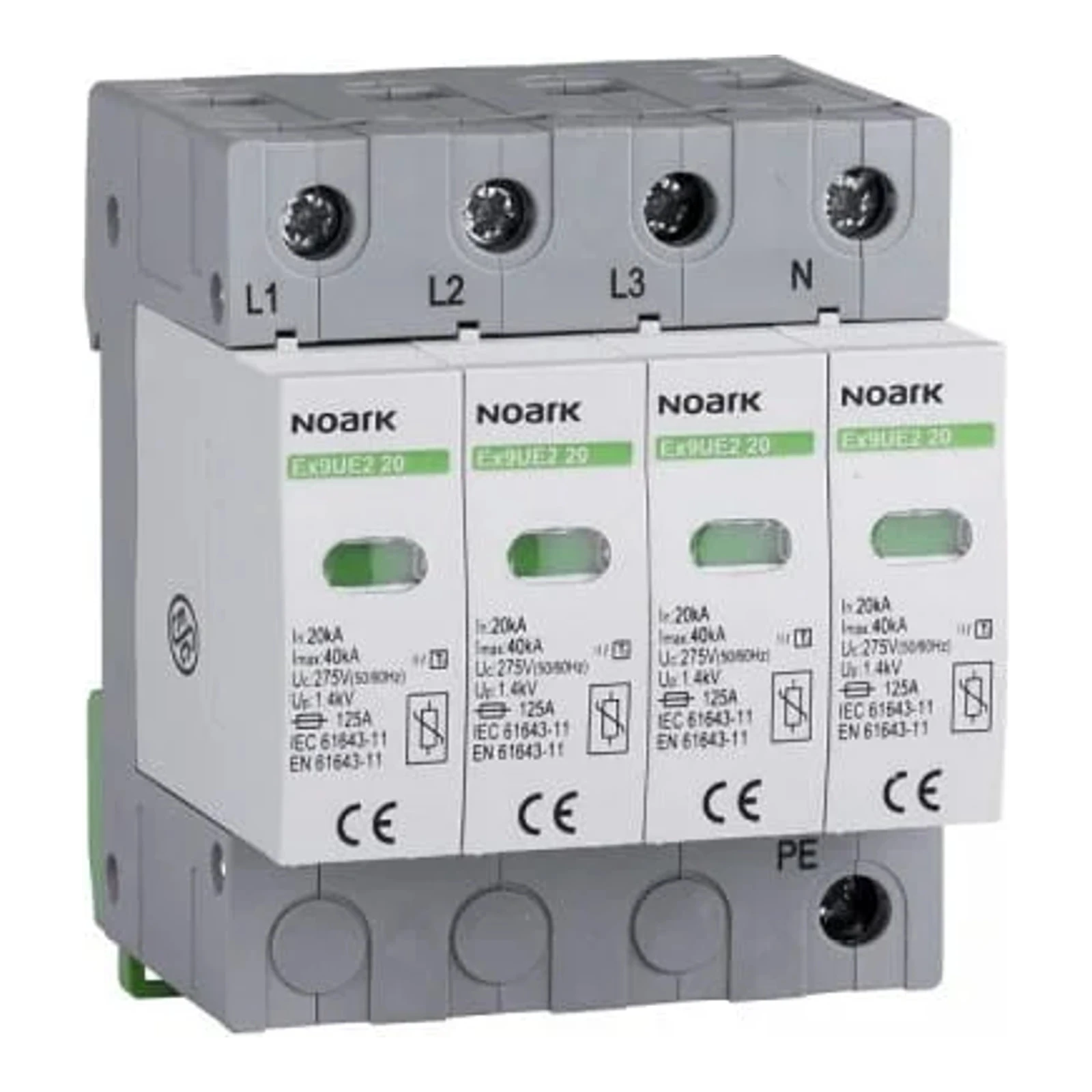

NOARK Περιοριστής υπερτάσεων 4P Τύπος C 275V AC Ex9UE2 (103357)

NOARK Ex9UE2 4P 275 V AC (κωδ. 103357) είναι ένας αρθρωτός περιοριστής υπερτάσεων τύπου 2 προορισμένος για την προστασία εγκαταστάσεων χαμηλής τάσης από υπερτάσεις που προκαλούνται από καιρικά φαινόμενα και συνδέσεις. Η έκδοση 4P (4+0) προστατεύει όλα τα φάσματα καλωδίων και είναι κατασκευασμένη για τάση λειτουργίας 275 V AC. Η συσκευή είναι εξοπλισμένη με εναλλασσόμενες κασέτες varistor και οπτικό δείκτη κατάστασης της κασέτας; αυτή η συγκεκριμένη αναφορά δεν διαθέτει ενσωματωμένο βοηθητικό επαφή.

Πληροφορίες για τον κατασκευαστή

Κατασκευαστής: NOARK — διεθνής προμηθευτής ηλεκτρικών διανομέων και προστατευτικών συσκευών. Οι περιοριστές Ex9UE έχουν σχεδιαστεί και δοκιμαστεί σύμφωνα με το πρότυπο EN 61643-11, πληρώντας τις απαιτήσεις για συσκευές κλάσης II (τύπος 2, T2, C) που χρησιμοποιούνται σε βιομηχανικές και κτιριακές εγκαταστάσεις.

Ηλεκτρικές παράμετροι

• Τύπος περιοριστή: Τύπος 2 (κλάση II, T2, C)
• Μόνιμη τάση λειτουργίας Uc: 275 V AC (L–N) / 275 V AC (N–PE)
• Ονομαστικό ρεύμα εκφόρτισης In (8/20 µs): 20 kA ανά πόλο (L–N); N–PE: 20 kA ανά πόλο
• Μέγιστο ρεύμα εκφόρτισης Imax (8/20 µs): 40 kA ανά πόλο
• Επίπεδο προστασίας Up για In (L–N): 1.4 kV (για 275 V)
• Επίπεδο προστασίας Up για Imax (L–N): 2.0 kV
• Επίπεδο προστασίας Up για 5 kA (L–N): 1.0 kV
• Περιστασιακές υπερτάσεις Ut (αντοχή): L–N 335 V (5 s), N–PE 335 V (200 ms)
• Μέγιστη ασφάλεια με ασφάλεια: L–N max. 125 A gG; N–PE max. 125 A gG
• Αντοχή σε βραχυκύκλωμα: L–N 50 kA; N–PE 50 kA

Μηχανικές και εγκαταστάσιμες παράμετροι

• Αριθμός πόλων / διάταξη: 4P (4+0)
• Πλάτος: 70 mm (4 × 17.5 mm ανά πόλο)
• Ύψος: 83 mm (89 mm με στήριγμα για ράγα)
• Ύψος προσώπου: 45 mm
• Μέθοδος εγκατάστασης: σε τυπική ράγα TS 35 mm
• Βαθμός προστασίας: IP40 (θάλαμος), IP20 (κλιπ)
• Κλιπ: βίδες M5; διατομή καλωδίων σύνδεσης 2.5–35 mm²
• Ροπή σύσφιξης βιδών κλιπ: 2–3.5 Nm
• Διατομή κλιπ βοηθητικής επαφής (αν ισχύει): 0.14–1.5 mm²
• Θερμοκρασία περιβάλλοντος λειτουργίας: -40 °C έως +80 °C
• Υψόμετρο: ≤ 2000 m πάνω από την επιφάνεια της θάλασσας.
• Αντοχή σε κλιματικές συνθήκες (υγρασία): 30–90 %
• Βάρος: ~0.11 kg ανά πόλο (παραλλαγή T2) — 4-πολική μονάδα: άθροισμα βαρών των επιμέρους πόλων
