SolarEdge- Μετρητής ενέργειας - MTR-240-3PC1-D-A-MW

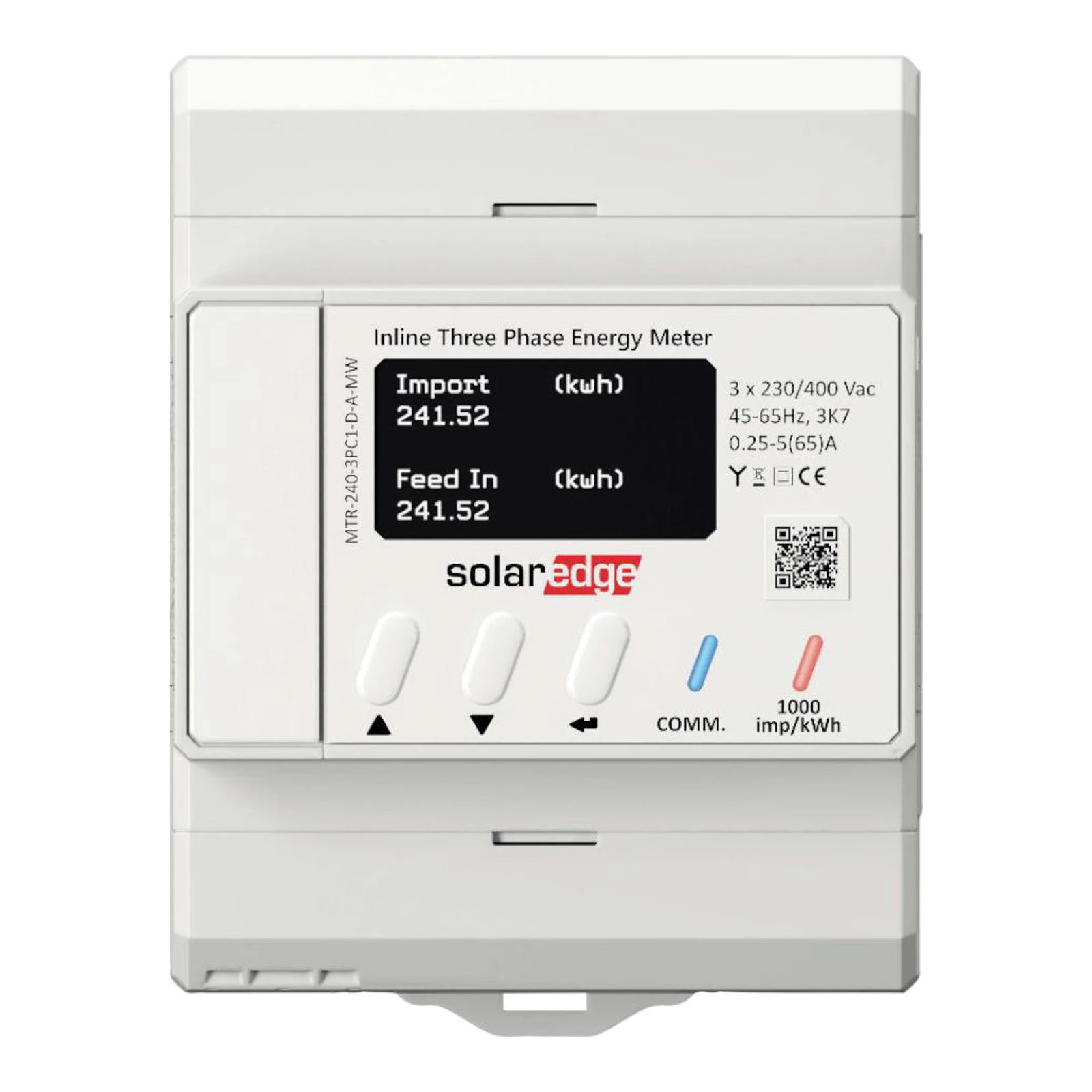

Ο μετρητής ενέργειας SolarEdge Home MTR-240-3PC1-D-A-MW είναι τριφασικός μετρητής σχεδιασμένος για τοποθέτηση σε τυπικό ράφι DIN, σχεδιασμένος για μέτρηση ενέργειας: εισαγωγής, εξαγωγής, παραγωγής και κατανάλωσης με ακρίβεια έως 1% σε κανονικά ρεύματα λειτουργίας. Η συσκευή προσφέρει ενσωματωμένους μετασχηματιστές ρεύματος που διευκολύνουν την εγκατάσταση και προαιρετική ασύρματη σύνδεση με το σύστημα SolarEdge Home.

Κατασκευαστής: SolarEdge Technologies — παγκόσμιος προμηθευτής τεχνολογιών Smart Energy, ειδικευμένος σε βελτιστοποιημένους μετατροπείς φωτοβολταϊκών και λύσεις διαχείρισης ενέργειας. Η SolarEdge παρέχει συστήματα PV, αποθήκευσης ενέργειας και λύσεις που ενσωματώνουν τη φόρτιση ηλεκτρικών οχημάτων και υπηρεσίες δικτύου.

Ηλεκτρικές και τεχνικές παράμετροι

• Ονομαστική τάση: 3 x 230/400 Vac
• Εύρος τάσεων: μεταξύ φάσεων (L–L) 320–460 Vac; φάση–ουδέτερος (L–N) 184–264,5 Vac
• Υποστηριζόμενα δίκτυα: L1/L2/L3/N (WYE / αστέρι)
• Κατανάλωση ενέργειας: SolarEdge Home ασύρματο δίκτυο < 2,0 W; RS485 ενσύρματα < 1,8 W
• Συχνότητα AC: 45–65 Hz
• Μέγιστο ρεύμα (Imax): 65 A
• Χαρακτηριστικά ρεύματος: ρεύμα εκκίνησης (Itr) 0,5 A; ρεύμα εκκίνησης (Ist) 20 mA; ελάχιστο ρεύμα (Imin) 0,25 A; αναφορά ρεύματος (Iref) 5 A
• Κλάση ακρίβειας (ενεργός ισχύς): DIN EN 54070 Κλάση B (1%) / DIN IEC 62053-21 Κλάση 1; απόκλιση: Itr ≤ I < Imax = 1%, Imin ≤ I < Itr = 1,5%
• Κλάση ακρίβειας (ανενεργής ισχύς): DIN IEC 62053-23 Κλάση 2; απόκλιση: Itr ≤ I < Imax = 2%, Imin ≤ I < Itr = 2,5%
• Υπερένταση: CAT III 600 Vac
• Επικοινωνία RS485: ημι-διπλής κατεύθυνσης διεπαφή, 3 καλώδια (B, A, G), πρωτόκολλο MODBUS RTU, διατομή τερματικών 0,2–2 mm2, τερματισμός 120 Ω (επιλογή)
• Καλωδιακές/ασύρματες ραδιοφωνικές λειτουργίες: συχνότητες ΕΕ 863–870 MHz, διαμόρφωση OQPSK, σύνδεση κεραίας SMA-RP, εξωτερική κεραία τοποθετημένη στον τοίχο, EIRP 14 dBm (ΕΕ)
• Έξοδος παλμού: 1000 παλμοί/kWh, μήκος παλμού 5–80 ms

Μηχανικές παράμετροι

• Οθόνη: 8 ψηφία
• Βαθμός προστασίας (εσωτερικός): IP51
• Τοποθέτηση: ράφι DIN (4 μονάδες/αποστάσεις)
• Βάρος: 0,32 kg
• Υλικό περιβλήματος: PC Lexan 503R
• Διαστάσεις (Π x Υ x Β): 72 x 90 x 58 mm
• Διατομή τερματικών AC: 1,5–25 mm2
• Διατομή τερματικών RS485: 0,2–2 mm2
