Solplanet // Βάση χαμηλής τάσης για την αποθήκευση ενέργειας Solplanet AI-LB_G3 (LBP335-000077-00)

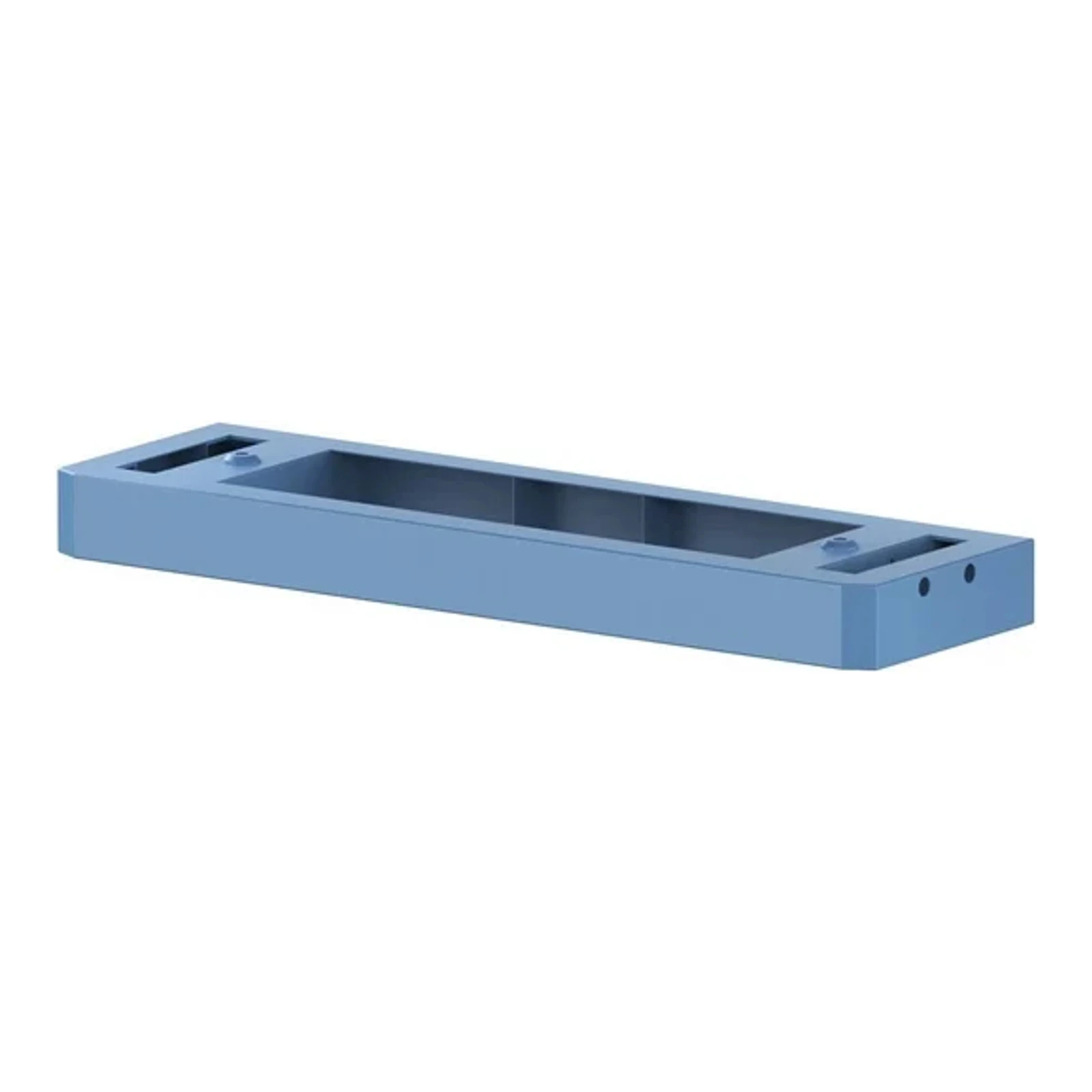

Η βάση στήριξης LBP335-000077-00 προορίζεται για την αποθήκευση ενέργειας Solplanet ASW5120-LB-G3. Το προϊόν χρησιμεύει ως στοιχείο στήριξης και στήριξης για μία μόνο μονάδα μπαταρίας ή σωρό μονάδων και επιτρέπει τη διέλευση και την προστασία των εξόδων καλωδίων και των στοιχείων σύνδεσης.

Κατασκευαστής: AISWEI (μάρκα Solplanet). Η τεχνική τεκμηρίωση και οι εικονογραφήσεις προέρχονται από τον κατασκευαστή AISWEI New Energy Technology (Yangzhong) Co., Ltd.; τα πλήρη σετ και τα αξεσουάρ παρέχονται με τον κωδικό προϊόντος LBP335-000077-00 ως "Base Package" αφιερωμένο στο σύστημα ASW5120-LB-G3.

Ηλεκτρικές / τεχνικές παράμετροι

• Συμβατότητα συστήματος: αφιερωμένο στην αποθήκευση ενέργειας ASW5120-LB-G3 (μονάδα μπαταρίας LiFePO4 51.2 V).
• Βαθμός προστασίας (σύστημα): IP66 (ισχύει για τη συσκευή / το σύστημα σύμφωνα με την τεκμηρίωση).
• Κατηγορία προστασίας: II (παρέχεται για το σύστημα μπαταρίας στην τεκμηρίωση).
• Εύρος θερμοκρασίας λειτουργίας (σύστημα): φόρτιση: -8 °C έως +58 °C; εκφόρτιση: -18 °C έως +58 °C.
• Εύρος θερμοκρασίας αποθήκευσης: -20 °C έως +60 °C.
• Μέγιστο ύψος εγκατάστασης: 4000 m (πάνω από 3000 m απαιτείται μείωση παραμέτρων).
• Σύνδεση γείωσης: έχει προβλεφθεί τερματικός σταθμός γείωσης (grounding terminal) στην περιοχή των συνδέσεων του συστήματος.
• Διασυνδέσεις επικοινωνίας (σύστημα): CAN (χρησιμοποιείται στο πλήρες σύστημα μπαταρίας–αντιστροφέα).

Μηχανικές παράμετροι

• Κωδικός προϊόντος βάσης: LBP335-000077-00 (Base Package).
• Βάρος βάσης: 2.6 kg (παρέχεται στο σετ Base Package).
• Βάρος μονάδας μπαταρίας (για αναφορά στην τεκμηρίωση): 46 kg (βάρος μίας μόνο μονάδας ASW5120‑LB‑G3).
• Διαστάσεις μονάδας (Π × Β × Υ): 630 × 185 × 320 mm (διαστάσεις της μονάδας μπαταρίας που εξετάζονται στην τεκμηρίωση του προϊόντος).
• Μέθοδοι εγκατάστασης: τοποθέτηση δαπέδου (floor mounted) και τοποθέτηση τοίχου (wall mounted) χρησιμοποιώντας τα παρασχεθέντα στοιχεία στήριξης (L-brackets, βίδες, αγκύρες).
• Στοιχεία που παρέχονται στη συσκευασία Base Package: βάση (base), γρήγορη οδηγία εγκατάστασης, καλώδια επικοινωνίας και τροφοδοσίας για τη μονάδα, συνδέσεις και αξεσουάρ στήριξης (λίστα στοιχείων περιλαμβάνεται στην τεκμηρίωση).
