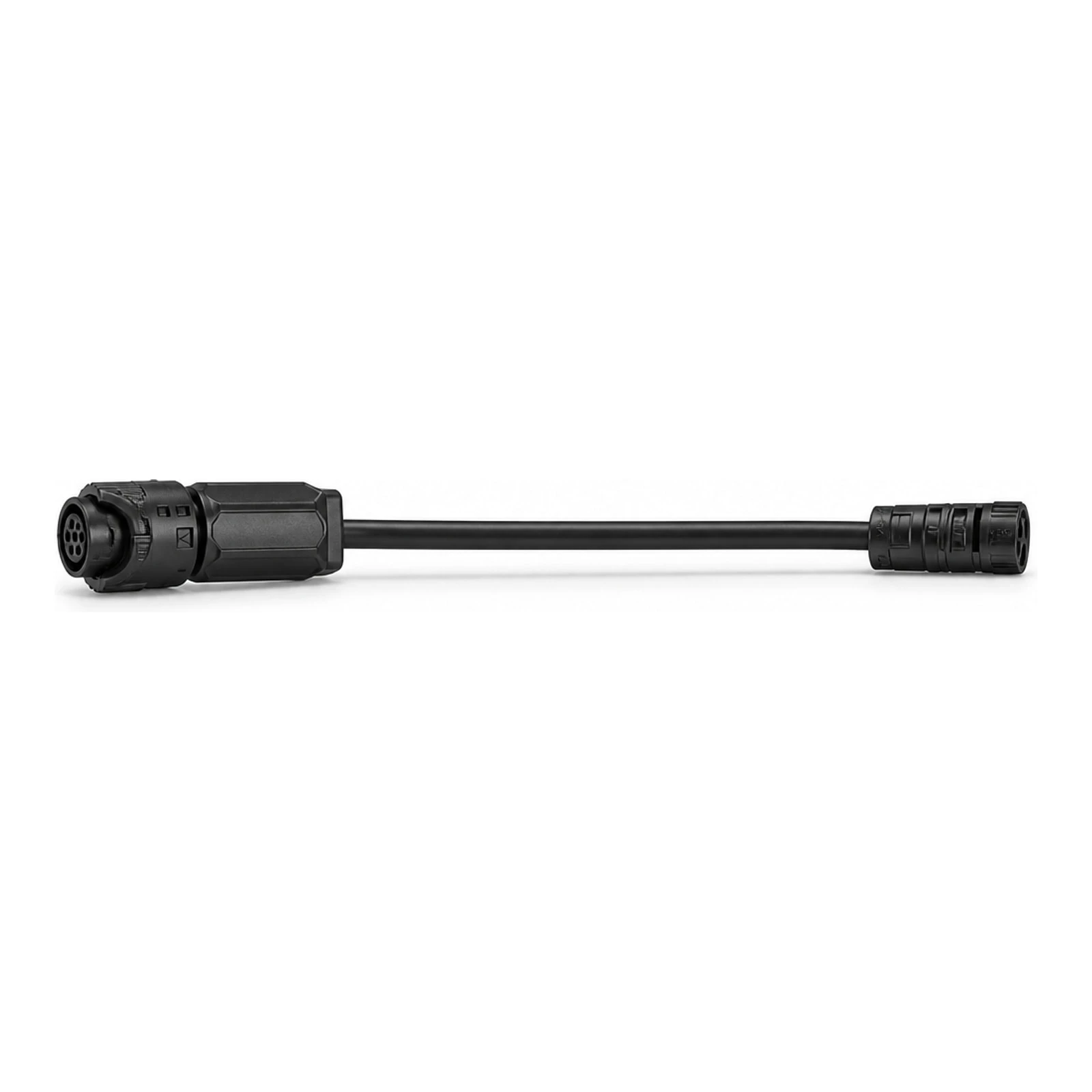

Câble pour le raccordement en cascade des blocs de stockage d’énergie SOLAR EDGE IAC-RBAT-5KCTOW-01

Câble pour l’interconnexion en cascade des blocs de stockage d’énergie SolarEdge, conçu pour une liaison « Tower to Tower » sûre dans les installations basse tension. Le kit comprend un câble de communication, des câbles d’alimentation et un conducteur de protection PE, conçu pour être compatible avec les connecteurs et l’appareillage utilisés dans les systèmes SolarEdge.

Fabricant: SolarEdge. Produit référencé IAC-RBAT-5KCTOW-01, destiné à être utilisé avec les systèmes de stockage d’énergie SolarEdge. Pays de fabrication: Chine. Le kit intègre des connecteurs et des presse-étoupes conformes à la description du fabricant (notamment Waterproof Gland with RJ45 ainsi que des connecteurs VP-ES-EP25A...).

Paramètres électriques et techniques

• Câble de communication: CAT.5e 26AWG * 8P, longueur 1700 mm ±10 mm
• Câbles d’alimentation (power cable): NSGAFÖU 2AWG, diamètre extérieur OD <14 mm, longueur 2600 mm ±10 mm
• Conducteur PE (de protection): Jaune et vert 1015 8AWG, longueur 1700 mm ±10 mm
• Couple de serrage (torsion): 1.5 +/- 0.5 N·m
• Types de terminaisons / connecteurs: VP-ES-EP25ARAB et VP-ES-EP25ABFB (connecteurs de puissance) ainsi qu’un presse-étoupe étanche avec RJ45 pour le câble de communication

Paramètres mécaniques

• Longueurs des câbles (avec indication des tolérances): câble de communication 1700 mm ±10 mm; câbles d’alimentation 2600 mm ±10 mm; conducteur PE 1700 mm ±10 mm
• Diamètre du câble d’alimentation: NSGAFÖU 2AWG OD <14 mm
• Tolérances et remarques de montage: les deux extrémités du connecteur assemblé doivent rester orientées dans la même direction (parallèles)
• Poids unitaire (net): 2.69 kg
• Poids unitaire emballé (brut): 2.95 kg
• Dimensions de l’emballage unitaire: 300 × 200 × 100 mm (L × l × H)
