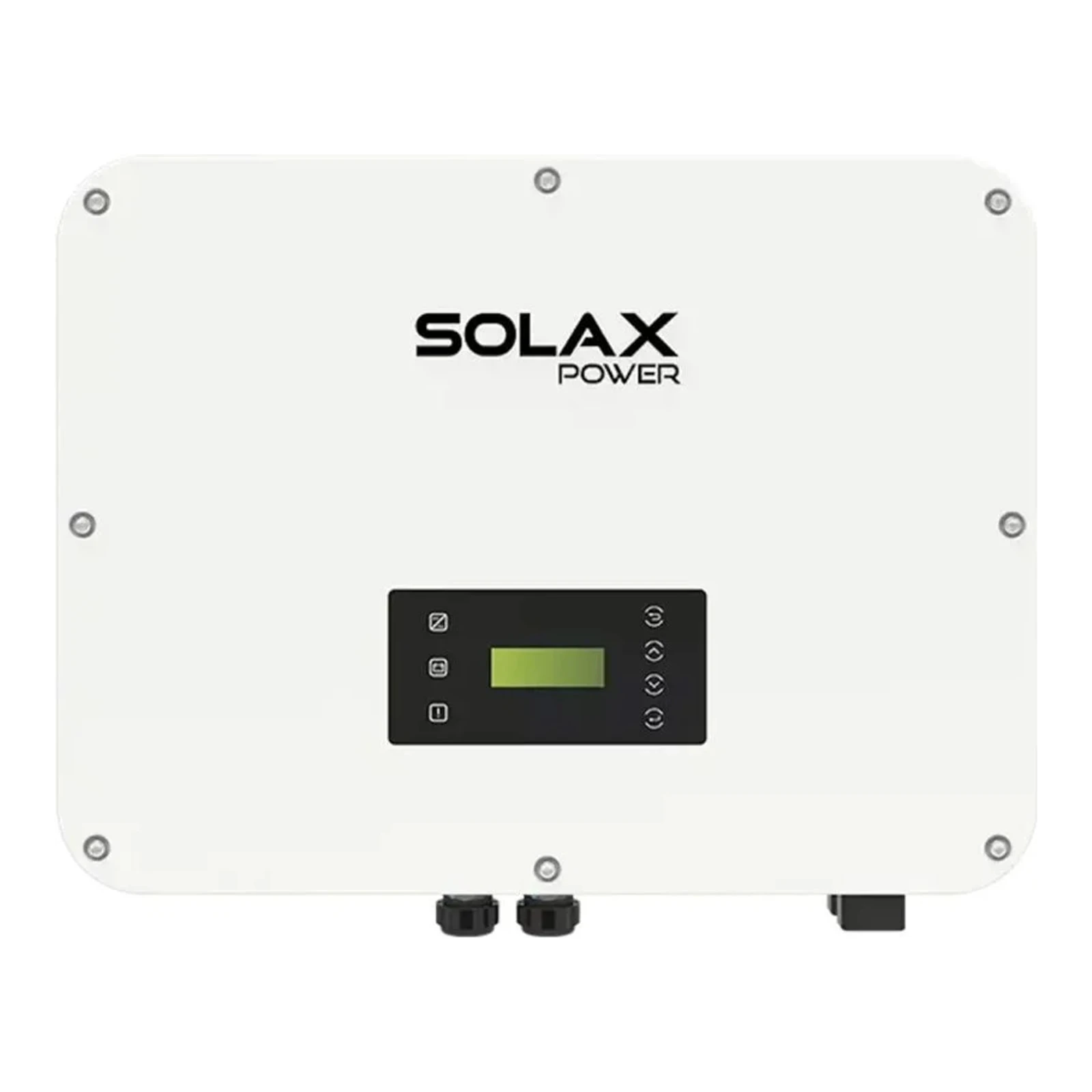

Onduleur – SOLAX – X3-ULT-25K – hybride – AFCI – HV

L’onduleur hybride SolaX X3-ULT-25K est un appareil triphasé de classe HV destiné aux installations photovoltaïques résidentielles et commerciales avec capacité de stockage d’énergie. Il permet un fonctionnement on-grid et en mode EPS (secours), accepte de fortes puissances de panneaux photovoltaïques (oversize jusqu’à 200 %) et assure une commutation de secours rapide tout en conservant une puissance de crête élevée.

Fabricant: SolaX Power. L’entreprise propose des solutions avancées de stockage d’énergie et des onduleurs hybrides, avec intégration au cloud X-Cloud, prise en charge des agrégateurs de ressources (OpenADR) et options de communication telles que Modbus (RS485). Les appareils SolaX sont conçus pour des scénarios flexibles: on-grid, off-grid, micro-grid ainsi que l’intégration avec des générateurs et des systèmes parallèles.

Caractéristiques électriques et fonctionnelles

• Puissance nominale AC (On-Grid): 25 000 VA
• Puissance apparente AC maximale: 27 500 VA
• Tension réseau / configuration: 3P4W, 400 / 230 V
• Fréquence du réseau: 50 / 60 Hz
• Courant AC nominal: 36,3 A
• Entrée PV – puissance d’array maximale recommandée: 50 000 Wp
• Puissance d’entrée DC maximale: 50 000 W
• Tension DC maximale: 1000 V
• Plage de tension MPPT: 160 – 950 V
• Nombre de MPPT / chaînes par MPPT: 3 (2/2/2) – entrée PV3 disponible pour les variantes 25K et 30K
• Courant de charge/décharge batterie: max. 60 A (30 × 2)
• Plage de tension batterie: 180 – 800 V
• EPS (avec batterie) – puissance de crête: 2× la puissance nominale pendant 10 s
• EPS – puissance continue: 25 000 VA
• Temps de commutation vers EPS: < 10 ms
• Rendement maximal / européen: 98,0% / 97,7%
• Rendement charge/décharge batterie: 98,5% / 97,0%
• Protections électriques: anti-îlotage, protection contre l’inversion de polarité DC, surveillance d’isolement, RCM, protection AC contre les surintensités, les surcharges et les surtensions; SPD type II (AC et DC); AFCI en option

Paramètres mécaniques et environnementaux

• Indice de protection: IP65
• Température de fonctionnement: -35 °C à +60 °C (réduction de puissance au-delà de +45 °C)
• Humidité relative: 0 – 100 %
• Altitude au-dessus du niveau de la mer: < 3000 m
• Température de stockage: -40 °C à +70 °C
• Dimensions (L×H×P): 696 × 526 × 240 mm
• Poids: 47 kg
• Refroidissement: refroidissement intelligent (smart cooling)
• Topologie: sans transformateur (transformerless)
• Communication: Modbus (RS485), interface compteur (RS485), DI ×5, DO ×2
