CHINT inverter 3-fázisú

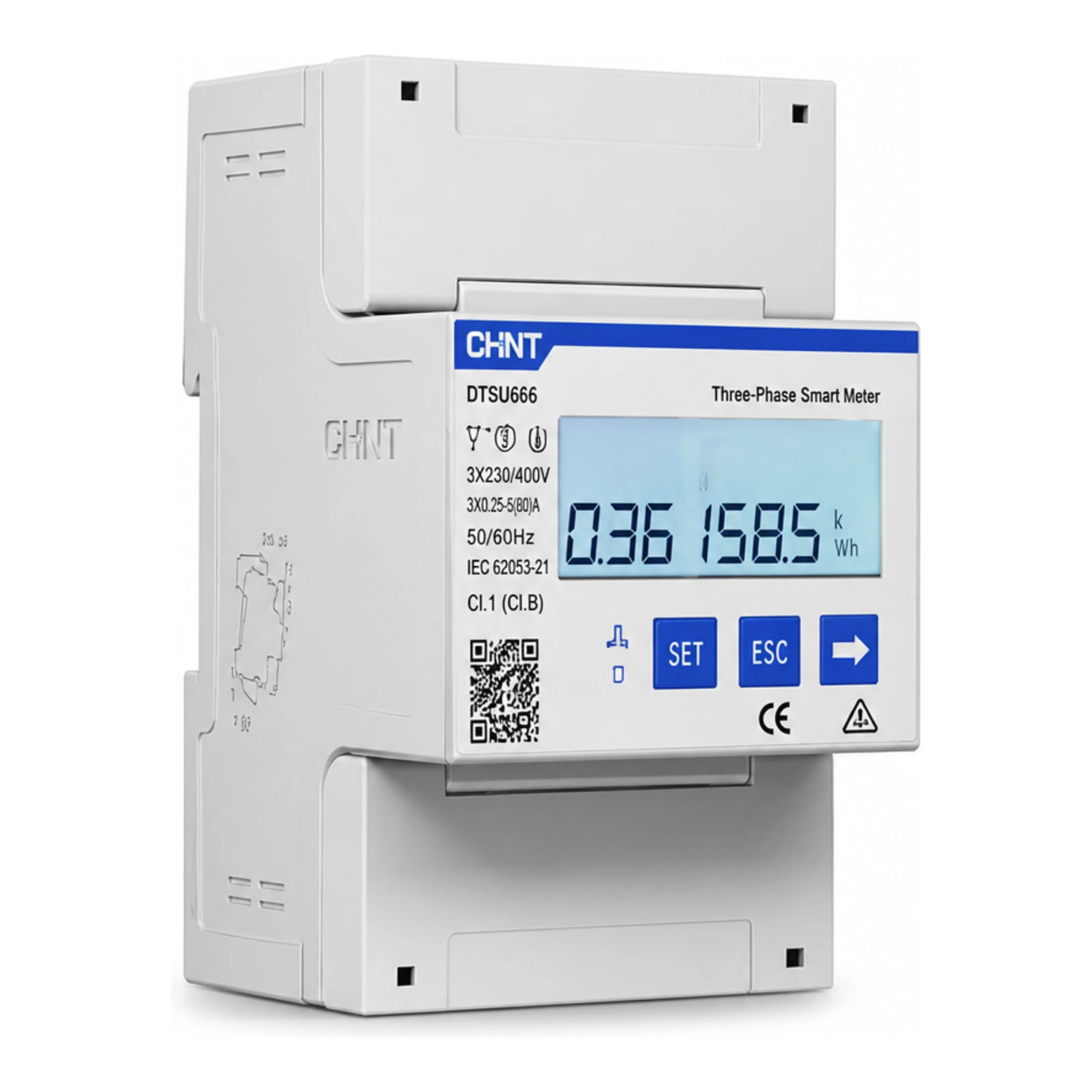

A DTSU666-G háromfázisú energiamérő fotovoltaikus és energiarendszerekhez készült, lehetővé téve a kétirányú aktív teljesítmény és energia (kW, kWh) mérését. Az eszköz gyors aktív teljesítmény-olvasást kínál (frissítési idő ≤ 50 ms), háttérvilágítással rendelkező LCD kijelzőt és Modbus-RTU kommunikációt RS485 interfészen keresztül.

Gyártó: Zhejiang Chint Instrument & Meter Co., Ltd. Székhely: No.560, Yueming Road, Binjiang District, Hangzhou, Zhejiang, Kína P.C: 310052. A gyártó e-mail címe a dokumentumban: chintmeter@chint.com. Weboldal: http:\/\/en.chintim.com\/. A cég mérőeszközöket szállít, fenntartva a műszaki adatok változtatásának jogát előzetes értesítés nélkül.

Elektromos paraméterek

• Csatlakozási típus: 3P4W (három fázis, négy vezeték), CT-n keresztül elérhető
• Áram: 250A\/50mA (transzformátor), CT nyílás: φ24 mm
• Névleges feszültség (Un): 3×220\/380V ... 3×240\/415V; működési tartomány: 207V – 253V; korlátozott: 184V – 264V
• Frekvencia: 50 Hz vagy 60 Hz
• Pontosság: Feszültség ±0.5%; Áram\/ M oc ±0.5%; Elektromos energia ±1%
• Mérés: Import\/Export kWh, kvarh; pillanatnyi teljesítmény kW, kvar, kVA; Irms, Vrms, frekvencia, teljesítménytényező
• Kimenetek\/indikáció: impulzus kimenet (pulse), háttérvilágítással rendelkező LCD kijelző
• Kommunikáció: ModBus-RTU protokoll RS485-en; adatátviteli sebesség 1200 \/ 2400 \/ 4800 \/ 9600 bps (alapértelmezett), 19200 \/ 115200 bps (konfigurálható)
• Aktív teljesítmény frissítési sebessége: ≤ 50 ms

Mechanikai paraméterek

• Méretek (Sz×M×Mé): 72 mm × 100 mm × 65.5 mm
• Szerelési típus: DIN 35 mm sínre (DIN35mm)
• Fizikai interfész: vezetékek csatlakoztatására szolgáló csatlakozók és RS485 port (A, B csatlakozók)
• CT nyílás: φ24 mm (a 250A\/50mA paraméterekkel rendelkező CT-kre vonatkozik)
• Működési hőmérséklet tartomány: -25°C-tól +55°C-ig; tárolás: -40°C-tól +70°C-ig
