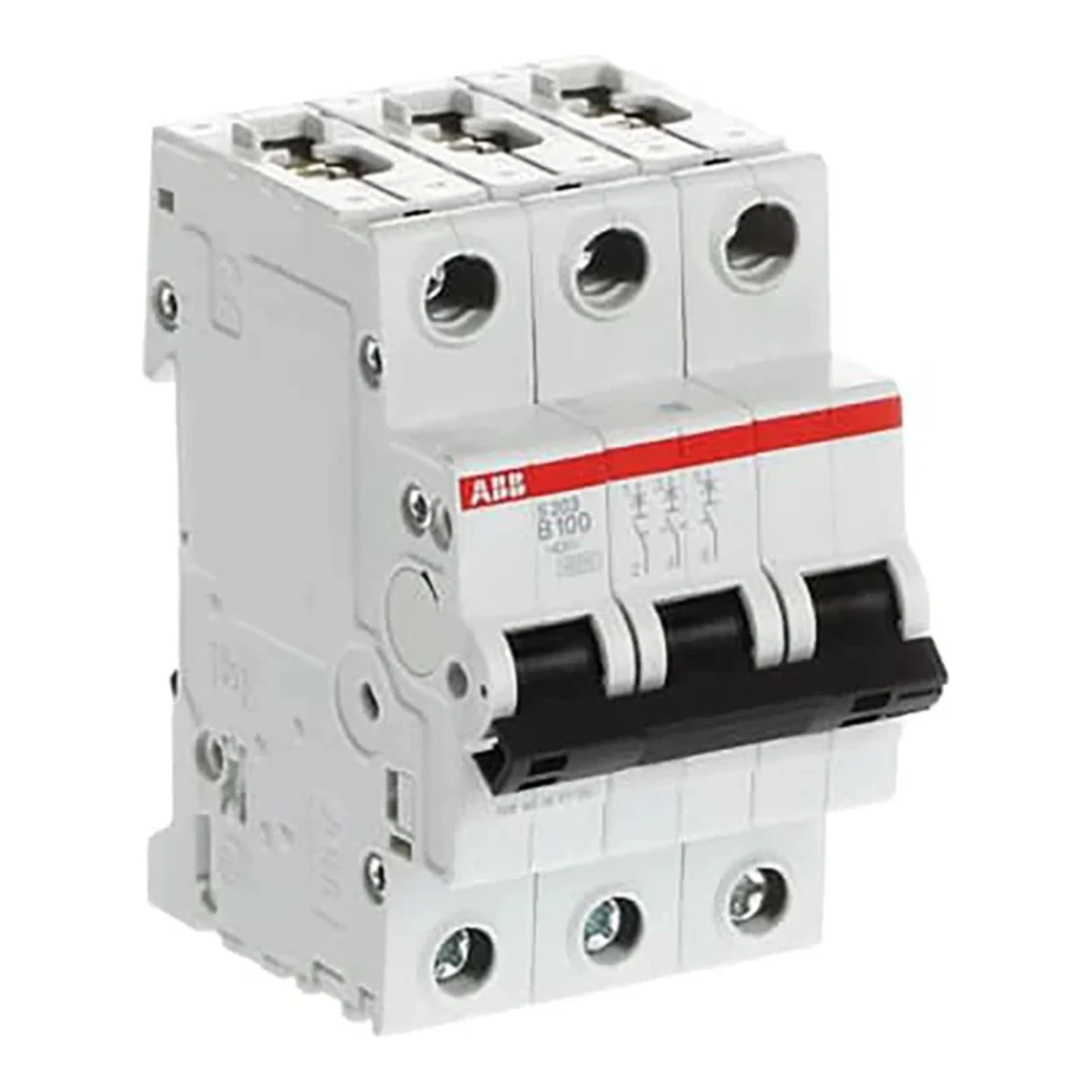

ABB S203-B100 Interruttore automatico, 3P

ABB S203-B100 è un interruttore automatico tripolare (MCB) di tipo B, progettato per proteggere gli impianti elettrici con corrente nominale di 100 A. Il dispositivo offre disconnessione selettiva in caso di cortocircuiti e sovraccarichi e montaggio su guida TH35, rendendolo adatto per applicazioni industriali e edilizie.

Produttore: ABB — azienda internazionale specializzata in apparecchiature a bassa tensione e automazione. Il modello S203-B100 fa parte della serie S2C/S203, contrassegnato con il codice produttore 2CDS253001R0825 e coperto da dichiarazioni di conformità e documentazione tecnica fornita da ABB.

Parametri elettrici chiave

• Corrente nominale (In): 100 A
• Caratteristica di intervento: B (secondo IEC 60898-1)
• Tensione di lavoro: 12 V AC (min) a 440 V AC (max inclusa tolleranza)
• Corrente nominale sopportata 50/60 Hz: secondo IEC/EN 60664-1 440 V
• Capacità di cortocircuito nominale (AC): 6 kA
• Corrente di cortocircuito condizionale nominale (Inc): 10 kA (230 V), 20 kA (400 V)
• Capacità di interruzione finale nominale (Icu): 10 kA (230 V), 20 kA (400 V)
• Perdita di potenza a condizioni nominali (per polo): 9.8 W
• Durata elettrica: 10 000 cicli AC
• Grado di inquinamento: 3

Parametri meccanici e dimensioni

• Numero di poli: 3
• Tipo di azionamento/attuatore: leva (toggle), indicazione I/O, materiale isolante nero, possibile sigillatura
• Tipo di morsetti: a vite, Failsafe Bi-directional Cylinder-lift Terminal
• Massimo momento di serraggio: 3 N·m
• Opzioni di collegamento: barra collettiva 16/16 mm²; cavo flessibile 4 ... 35 mm²; cavo rigido 2.5 ... 50 mm²; conduttori 2.5 ... 50 mm²
• Dimensioni (netto): larghezza 52.5 mm, altezza 88 mm, profondità 69 mm
• Peso netto: 0.42 kg
• Resistenza meccanica: 20 000 cicli meccanici
• Grado di protezione: IP20 (involucro), IP40 con copertura
• Temperatura di funzionamento: -25 ... +55 °C
