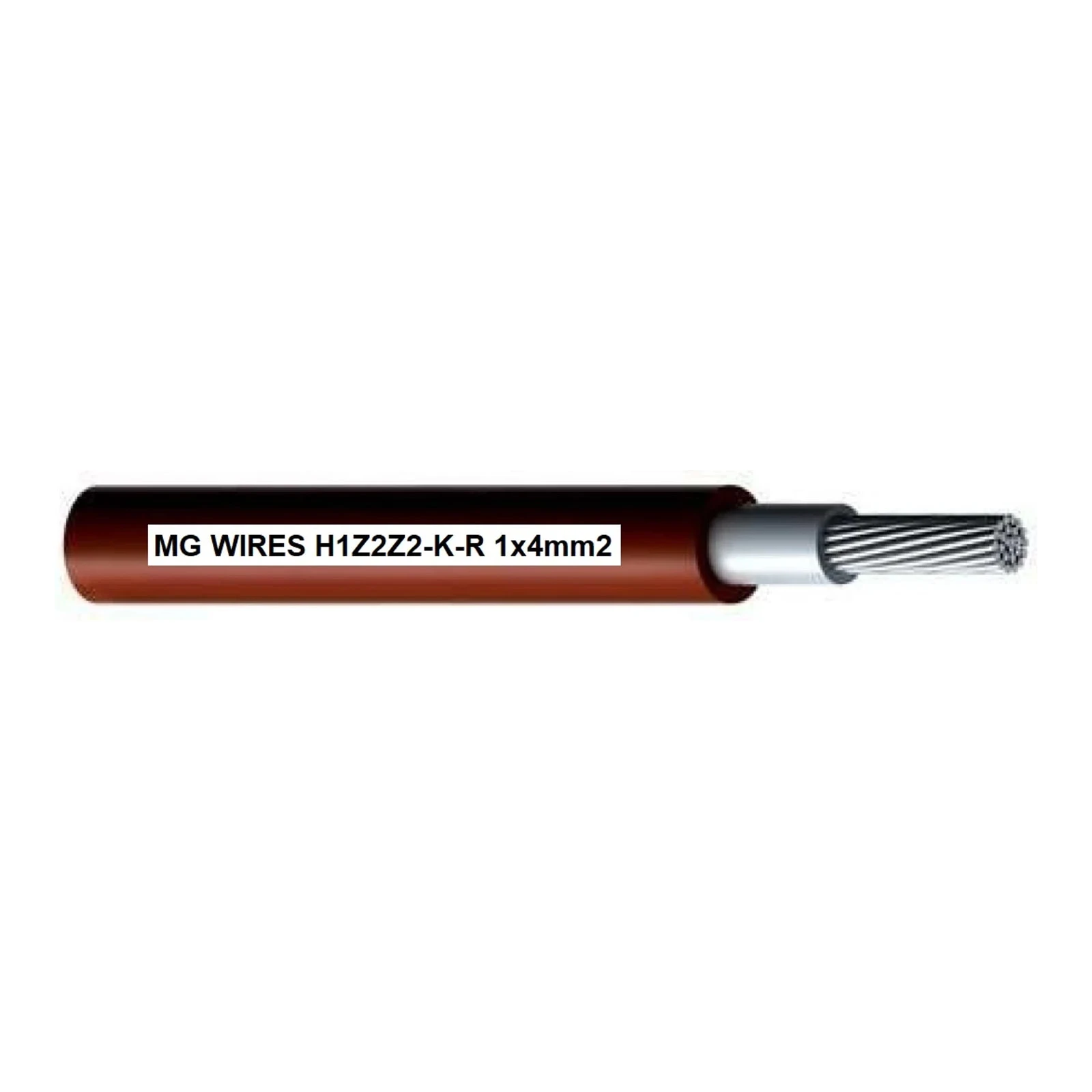

Cavo fotovoltaico // MG Wires // 1x4mm2, 0,6/1kV rosso H1Z2Z2-K-R-4mm2 RD, confezione 50m

Cavo fotovoltaico H1Z2Z2-K con sezione del conduttore di 4,00 mm² progettato per collegamenti tra pannelli fotovoltaici e collegamenti pannello-inverter. Il cavo ha un isolamento e una guaina reticolati, privi di alogeni, resistenti ai raggi UV, all'ozono e alle condizioni atmosferiche, progettato per funzionare in un ampio intervallo di temperature.

Produttore: MG WIRES Sp. z o.o. Sp.K., azienda con sede a Chybie (PL 43-520 Chybie, ul. Cieszyńska 6). Il produttore utilizza cavi conformi alla norma PN-EN 50618:2015-03 e dichiara la conformità dei materiali isolanti ai requisiti di resistenza ai raggi UV, all'ozono e alla classe di fiamma secondo DIN EN 60332-1.

Parametri elettrici

• Tensione nominale: 0,6/1 kV AC
• Tensione di lavoro (DC): 1,5 kV DC (conforme a EN 50618)
• Prova di tensione 50 Hz: 4000 V
• Resistenza minima di isolamento a 20°C: 580 MΩ·km
• Resistenza di isolamento (valore generale indicato): 1000 MΩ/km (valore di catalogo)
• Temperatura massima di lavoro del conduttore: +90°C
• Temperatura massima ammissibile del conduttore (temporaneamente): +120°C / 20000 h
• Resistenza: UV, ozono, condizioni atmosferiche; isolamento e guaina privi di alogeni
• Certificazioni/standard: PN-EN 50618:2015-03, DIN EN 60332-1

Parametri meccanici

• Struttura del conduttore: fili di rame stagnato morbido, classe 5 secondo PN-EN 60228
• Massima diametro ammissibile del filo nel conduttore: 0,31 mm
• Spessore nominale della guaina isolante: 0,7 mm
• Spessore nominale della guaina esterna: 0,8 mm
• Diametro esterno massimo del cavo: 6,6 mm
• Raggio minimo di curvatura per connessione fissa: 4 × Ø del cavo
• Colore dell'isolamento: bianco; colore della guaina: nero, rosso o blu
• Periodo di vita previsto: 25 anni
