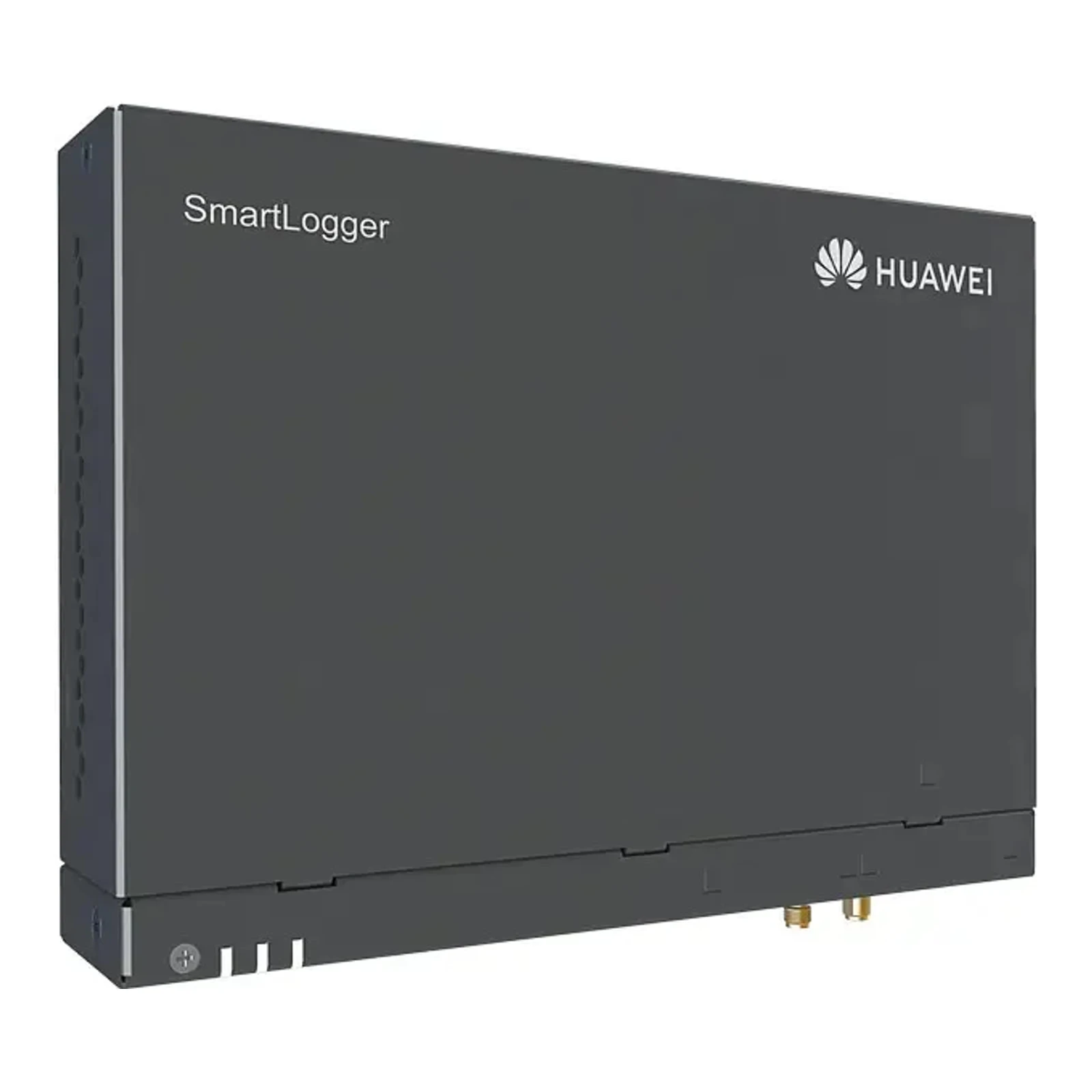

Magazzino energetico Huawei // SmartLogger3000C01

SmartLogger3000C01 è un logger di comunicazione avanzato progettato per gestire dispositivi in impianti energetici. Il dispositivo supporta fino a 80 dispositivi collegati, offre connettori Ethernet (WAN/LAN), interfacce RS485 e ingressi/uscite digitali e analogici. Dotato di comunicazione 2G/3G/4G (LTE FDD e DC-HSPA+ / HSPA+ / UMTS e GSM / GPRS / EDGE) e interfaccia WEB e USB integrate, facilita il monitoraggio e l'integrazione con sistemi SCADA.

Informazioni sul produttore

Il produttore del dispositivo è HUAWEI, noto per le soluzioni di telecomunicazione ed energetiche, che fornisce attrezzature ad alta affidabilità e funzionalità. Il modello contrassegnato come SmartLogger3000C01 fa parte dell'offerta HUAWEI destinata ad applicazioni relative alla gestione dell'energia e ai sistemi di misurazione distribuiti.

Parametri elettrici e comunicativi selezionati

• Max. numero di dispositivi collegati: 80
• WAN: 1 × 10/100/1000 Mbps
• LAN: 1 × 10/100/1000 Mbps
• RS485: COM × 3; velocità 1200 / 2400 / 4800 / 9600 / 19200 / 115200 bps; portata fino a 1000 m
• 2G/3G/4G: LTE(FDD) B1,B2,B3,B4,B5,B7,B8,B20; DC-HSPA+/HSPA+/HSPA/UMTS: 850/900/1900/2100 MHz; GSM/GPRS/EDGE: 850/900/1800/1900 MHz
• Ingressi/uscite: DI × 4, DO × 2, AI × 4
• Uscita attiva DO: 12 V, 100 mA (destinata a lavorare con relè o sensore)
• Protocolli di comunicazione: Ethernet: Modbus-TCP, IEC 60870-5-104; RS485: Modbus-RTU, IEC 60870-5-103 (standard), DL/T645
• Interazione e interfacce: LED (RUN, ALM, 4G), WEB integrato, USB 2.0 × 1, comunicazione tramite WLAN per avvio (APP)
• Alimentazione: AC 100 V–240 V, 50/60 Hz e DC 12 V / 24 V; consumo energetico tipico 8 W, max. 15 W

Parametri meccanici

• Dimensioni (L × A × P): 225 × 160 × 44 mm (senza supporti di montaggio e antenna)
• Peso: 2 kg
• Grado di protezione: IP20
• Opzioni di montaggio: montaggio a parete, su guida DIN, posizionamento su piano
• Intervallo di temperatura di lavoro: -40°C a 60°C
• Temperatura di stoccaggio: -40°C a 70°C
• Umidità relativa (senza condensazione): 5% – 95%
• Max. altezza di esercizio: 4000 m (13 123 ft.)
