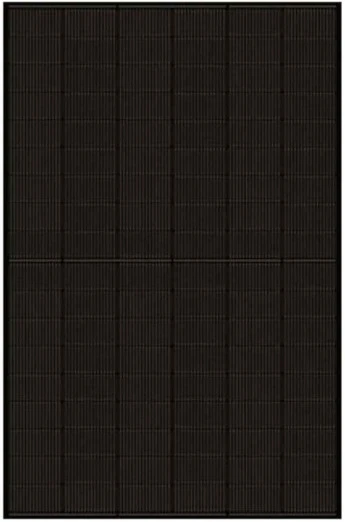

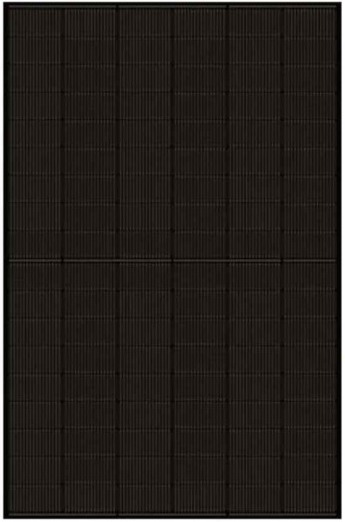

Bancale da 37 pz. Pannello fotovoltaico bifacciale JolyWood da 500W tipo N

Modello dalla scheda prodotto: JW-HD108N-R2 / JW-HD108N PL 500W.

Potenza totale pallet: 18,50 kWp.

I pannelli utilizzano la moderna tecnologia J-TOPCon, celle monocristalline di tipo N e una costruzione bifacciale, in modo da poter generare energia sia dal lato anteriore che da quello posteriore del modulo. Il design estetico nero fa sì che i moduli funzionino bene anche nelle installazioni sul tetto, dove l'aspetto moderno dell'impianto fotovoltaico è importante.

⸻

Le caratteristiche più importanti del prodotto

• Pallet completo: 37 pezzi di pannelli
• Potenza di un pannello: 500W
• Potenza totale pallet: 18,50 kWp
• Moduli bifacciali bifacciali
• Tecnologia di tipo N
• Tecnologia J-TOPCon
• Tecnologia SMBB
• Serie nera
• Costruzione a doppio vetro – vetro 2,0 + 2,0 mm
• 108 celle monocristalline
• Efficienza del modulo 22,5%
• Bilateralità dell'80%
• Rendimento energetico aggiuntivo dal lato posteriore del modulo
• Tolleranza potenza positiva da 0 a +3%
• Zero degrado indotto dalla luce – ZERO LID
• Rendimenti migliori in condizioni di scarsa illuminazione, ad es. nelle giornate nuvolose o nebbiose
• Migliore coefficiente di temperatura
• Elevata affidabilità e isolamento elettrico completo
• Aspetto estetico nero del modulo
• Resistenza ai carichi di neve e vento
• 25 anni di garanzia su materiali e lavorazione
• 30 anni di garanzia lineare sulla potenza

⸻

Specifiche tecniche di un pannello

• Produttore: Jolywood
• Modello: JW-HD108N-R2 / JW-HD108N PL
• Potenza massima: 500 W
• Tipo di modulo: modulo mono bifacciale di tipo N
• Tecnologia: J-TOPCon
• Tecnologia di connessione: SMBB
• Costruzione: doppio vetro
• Colore: nero
• Numero di celle: 108 pezzi
• Vetro anteriore/posteriore: vetro semitemperato da 2,0 mm/2,0 mm
• Telaio del modulo: alluminio anodizzato
• Scatola di giunzione: IP68, 3 diodi
• Cavo: 4,0 mm², +1300 mm / -1300 mm, lunghezza del cavo regolabile

⸻

Dimensioni e peso

• Dimensioni di un pannello: 1960 × 1134 × 30 mm
• Peso di un pannello: 27,3 kg
• Numero di pannelli sul pallet: 37 pezzi
• Peso stimato dei soli pannelli: circa 1010,1 kg, escluso il peso del pallet e dell'imballo

⸻

Dati del pallet

• Numero di pannelli sul pallet: 37 pezzi
• Potenza di un pannello: 500 W
• Potenza totale pallet: 18.500 W / 18,50 kWp
• Il prodotto è imballato in fabbrica e protetto per il trasporto

⸻

Parametri elettrici STC di un pannello

• Potenza massima Pmax: 500 W
• Tensione di funzionamento ottimale Vmp: 33,50 V
• Corrente operativa ottimale Imp: 14,92 A
• Tensione a circuito aperto Voc: 39,03 V
• Corrente di cortocircuito Isc: 15,78 A
• Efficienza del modulo: 22,5%

⸻

Parametri elettrici NMOT di un pannello

• Potenza massima Pmax: 375 W
• Tensione di funzionamento ottimale Vmp: 32,08 V
• Corrente operativa ottimale Imp: 11,67 A
• Tensione a circuito aperto Voc: 37,37 V
• Corrente di cortocircuito Isc: 12,75 A

⸻

Parametri operativi

• Intervallo di temperatura operativa: da -40°C a +85°C
• Tensione massima del sistema: 1500 V CC IEC
• Protezione massima di serie: 35 A
• Fronte-retro: 80%
• Carico meccanico sulla parte anteriore: 5400 Pa
• Carico meccanico dalla parte posteriore: 2400 Pa

⸻

Coefficienti di temperatura

• Coefficiente di temperatura Pmax: 0,280%/°C
• Coefficiente di temperatura Voc: -0,250%/°C
• Coefficiente di temperatura Isc: +0,045%/°C
• Temperatura operativa nominale della cella NOCT: 45 ±2°C

⸻

Rendimento energetico aggiuntivo dalla parte posteriore

Grazie alla tecnologia bifacciale, il pannello può generare energia aggiuntiva dal retro del modulo. Per il modello da 500W la scheda prodotto riporta i seguenti valori con resa aggiuntiva:

• Con rendimento aggiuntivo del 10%: 550 W per modulo
• Con rendimento aggiuntivo del 15%: 575 W per modulo
• Con rendimento aggiuntivo del 20%: 600 W per modulo
• Con rendimento aggiuntivo del 25%: 625 W per modulo
• Con rendimento aggiuntivo del 30%: 650 W per modulo

⸻

Ulteriori informazioni sulla tecnologia

Le celle di tipo N naturalmente non subiscono una degradazione indotta dalla luce, il che consente una maggiore produzione di energia rispetto ai tradizionali moduli di tipo P. La tecnologia J-TOPCon garantisce alta efficienza, migliore funzionamento in condizioni di scarsa illuminazione e maggiore affidabilità del modulo.

La serie nera Jolywood è stata progettata pensando all'estetica elevata. Grazie all'utilizzo di cavi più sottili è stata ottenuta una tonalità di nero più profonda, che fa bella figura sui tetti degli edifici residenziali e commerciali.

⸻

Ulteriori informazioni sul produttore

Jolywood è un produttore specializzato nella tecnologia di tipo N e nei moduli bifacciali. L'azienda utilizza moderne soluzioni produttive, tecnologie che aumentano la durabilità e soluzioni che migliorano la resa energetica in varie condizioni di lavoro.

⸻
