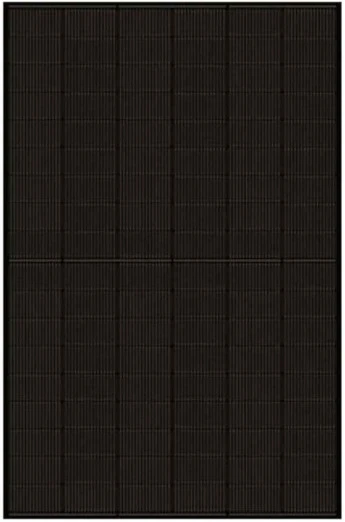

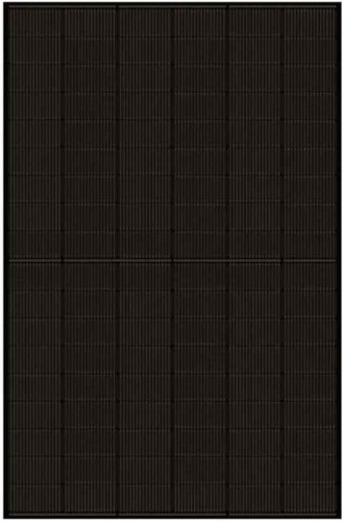

Παλέτα 37 τμχ. Φωτοβολταϊκό πάνελ JolyWood 500W N-type Bifacial

Μοντέλο από την κάρτα προϊόντος: JW-HD108N-R2 / JW-HD108N PL 500W.

Συνολική ισχύς παλετών: 18,50 kWp.

Τα πάνελ χρησιμοποιούν σύγχρονη τεχνολογία J-TOPCon, μονοκρυσταλλικές κυψέλες τύπου N και διπλή κατασκευή, ώστε να μπορούν να παράγουν ενέργεια τόσο από την μπροστινή όσο και από την πίσω πλευρά της μονάδας. Ο αισθητικός μαύρος σχεδιασμός κάνει τις μονάδες να λειτουργούν καλά και σε εγκαταστάσεις στέγης, όπου η σύγχρονη εμφάνιση του φωτοβολταϊκού συστήματος είναι σημαντική.

⸻

Τα πιο σημαντικά χαρακτηριστικά του προϊόντος

• Πλήρης παλέτα: 37 τεμάχια πάνελ
• Ισχύς ενός πίνακα: 500W
• Συνολική ισχύς παλετών: 18,50 kWp
• Μονάδες διπλής όψης
• Τεχνολογία N-τύπου
• Τεχνολογία J-TOPCon
• Τεχνολογία SMBB
• Μαύρη σειρά
• Κατασκευή διπλού γυαλιού – γυαλί 2,0 + 2,0 mm
• 108 μονοκρυσταλλικά κύτταρα
• Απόδοση μονάδας 22,5%
• Διμερότητα 80%
• Πρόσθετη απόδοση ενέργειας από την πίσω πλευρά της μονάδας
• Θετική ανοχή ισχύος 0 έως +3%
• Μηδενική υποβάθμιση που προκαλείται από το φως – ZERO LID
• Καλύτερες αποδόσεις σε χαμηλό φωτισμό, π.χ. σε μέρες με συννεφιά ή ομίχλη
• Καλύτερος συντελεστής θερμοκρασίας
• Υψηλή αξιοπιστία και πλήρης ηλεκτρική μόνωση
• Αισθητική μαύρη εμφάνιση της ενότητας
• Αντοχή σε φορτία χιονιού και ανέμου
• 25 χρόνια εγγύηση υλικών και κατασκευής
• 30 χρόνια γραμμικής εγγύησης ισχύος

⸻

Τεχνικές προδιαγραφές ενός πίνακα

• Παραγωγός: Jolywood
• Μοντέλο: JW-HD108N-R2 / JW-HD108N PL
• Μέγιστη ισχύς: 500 W
• Τύπος μονάδας: Μονοδομική μονάδα διπλής όψης τύπου N
• Τεχνολογία: J-TOPCon
• Τεχνολογία σύνδεσης: SMBB
• Κατασκευή: διπλό τζάμι
• Χρώμα: μαύρο
• Αριθμός κυψελών: 108 τεμάχια
• Μπροστινό/πίσω γυαλί: 2,0mm/2,0mm ημισκληρυμένο γυαλί
• Πλαίσιο μονάδας: ανοδιωμένο αλουμίνιο
• Κουτί διακλάδωσης: IP68, 3 δίοδοι
• Καλώδιο: 4,0 mm², +1300 mm / -1300 mm, το μήκος του καλωδίου μπορεί να ρυθμιστεί

⸻

Διαστάσεις και βάρος

• Διαστάσεις ενός πάνελ: 1960 × 1134 × 30 mm
• Βάρος ενός πάνελ: 27,3 kg
• Αριθμός πάνελ στην παλέτα: 37 τεμάχια
• Εκτιμώμενο βάρος μόνο των πάνελ: περίπου 1010,1 kg, εξαιρουμένου του βάρους της παλέτας και της συσκευασίας

⸻

Δεδομένα παλέτας

• Αριθμός πάνελ στην παλέτα: 37 τεμάχια
• Ισχύς ενός πάνελ: 500 W
• Συνολική ισχύς παλετών: 18.500 W / 18,50 kWp
• Το προϊόν είναι συσκευασμένο στο εργοστάσιο και ασφαλισμένο για μεταφορά

⸻

Ηλεκτρικές παράμετροι STC ενός πίνακα

• Μέγιστη ισχύς Pmax: 500 W
• Βέλτιστη τάση λειτουργίας Vmp: 33,50 V
• Βέλτιστο ρεύμα λειτουργίας Imp: 14,92 A
• Τάση ανοιχτού κυκλώματος Voc: 39,03 V
• Ρεύμα βραχυκυκλώματος Isc: 15,78 A
• Αποδοτικότητα μονάδας: 22,5%

⸻

Ηλεκτρικές παράμετροι NMOT ενός πίνακα

• Μέγιστη ισχύς Pmax: 375 W
• Βέλτιστη τάση λειτουργίας Vmp: 32,08 V
• Βέλτιστο ρεύμα λειτουργίας Imp: 11,67 A
• Τάση ανοιχτού κυκλώματος Voc: 37,37 V
• Ρεύμα βραχυκυκλώματος Isc: 12,75 A

⸻

Παράμετροι λειτουργίας

• Εύρος θερμοκρασίας λειτουργίας: -40°C έως +85°C
• Μέγιστη τάση συστήματος: 1500 V DC IEC
• Μέγιστη προστασία σειράς: 35 A
• Διπλής όψης: 80%
• Μηχανικό φορτίο στο μπροστινό μέρος: 5400 Pa
• Μηχανικό φορτίο από πίσω: 2400 Pa

⸻

Συντελεστές θερμοκρασίας

• Συντελεστής θερμοκρασίας Pmax: 0,280%/°C
• Συντελεστής θερμοκρασίας Voc: -0,250%/°C
• Συντελεστής θερμοκρασίας Isc: +0,045%/°C
• Ονομαστική θερμοκρασία λειτουργίας της κυψέλης NOCT: 45 ±2°C

⸻

Πρόσθετη απόδοση ενέργειας από την πίσω πλευρά

Χάρη στην τεχνολογία διπλής όψης, το πάνελ μπορεί να παράγει πρόσθετη ενέργεια από το πίσω μέρος της μονάδας. Για το μοντέλο 500W, η κάρτα προϊόντος εμφανίζει τις ακόλουθες τιμές με πρόσθετη απόδοση:

• Με 10% επιπλέον απόδοση: 550 W ανά μονάδα
• Με 15% επιπλέον απόδοση: 575 W ανά μονάδα
• Με 20% επιπλέον απόδοση: 600 W ανά μονάδα
• Με 25% επιπλέον απόδοση: 625 W ανά μονάδα
• Με 30% επιπλέον απόδοση: 650 W ανά μονάδα

⸻

Πρόσθετες πληροφορίες για την τεχνολογία

Τα κύτταρα τύπου Ν φυσικά δεν υφίστανται αποικοδόμηση που προκαλείται από το φως, γεγονός που επιτρέπει αυξημένη παραγωγή ενέργειας σε σύγκριση με τις παραδοσιακές μονάδες τύπου P. Η τεχνολογία J-TOPCon εξασφαλίζει υψηλή απόδοση, καλύτερη λειτουργία σε συνθήκες χαμηλού φωτισμού και υψηλότερη αξιοπιστία της μονάδας.

Η μαύρη σειρά Jolywood σχεδιάστηκε με γνώμονα την υψηλή αισθητική. Χάρη στη χρήση λεπτότερων καλωδίων, αποκτήθηκε μια βαθύτερη απόχρωση του μαύρου, η οποία κάνει τις μονάδες να φαίνονται καλές στις στέγες κατοικιών και εμπορικών κτιρίων.

⸻

Πρόσθετες πληροφορίες για τον κατασκευαστή

Η Jolywood είναι ένας κατασκευαστής που ειδικεύεται στην τεχνολογία N-τύπου και τις μονάδες διπλής όψης. Η εταιρεία χρησιμοποιεί σύγχρονες λύσεις παραγωγής, τεχνολογίες που αυξάνουν την ανθεκτικότητα και λύσεις που βελτιώνουν την ενεργειακή απόδοση σε διάφορες συνθήκες εργασίας.

⸻
