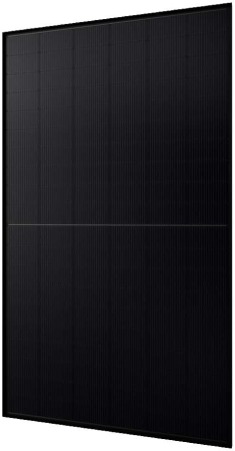

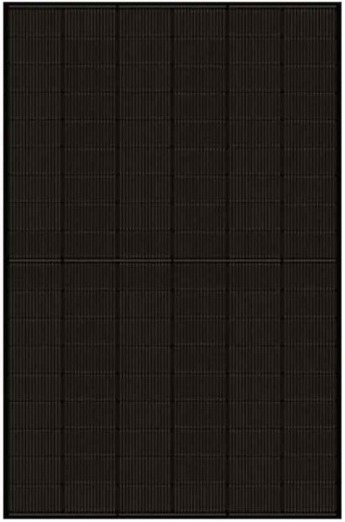

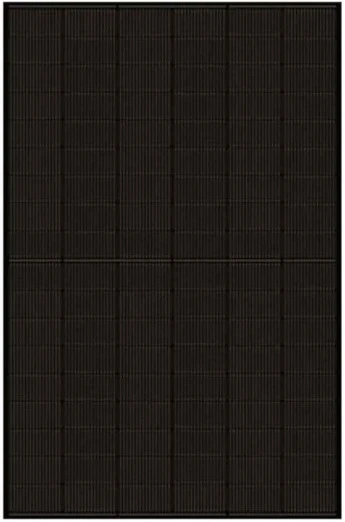

Palette de 37 pièces. Panneau photovoltaïque biface JolyWood 500W type N

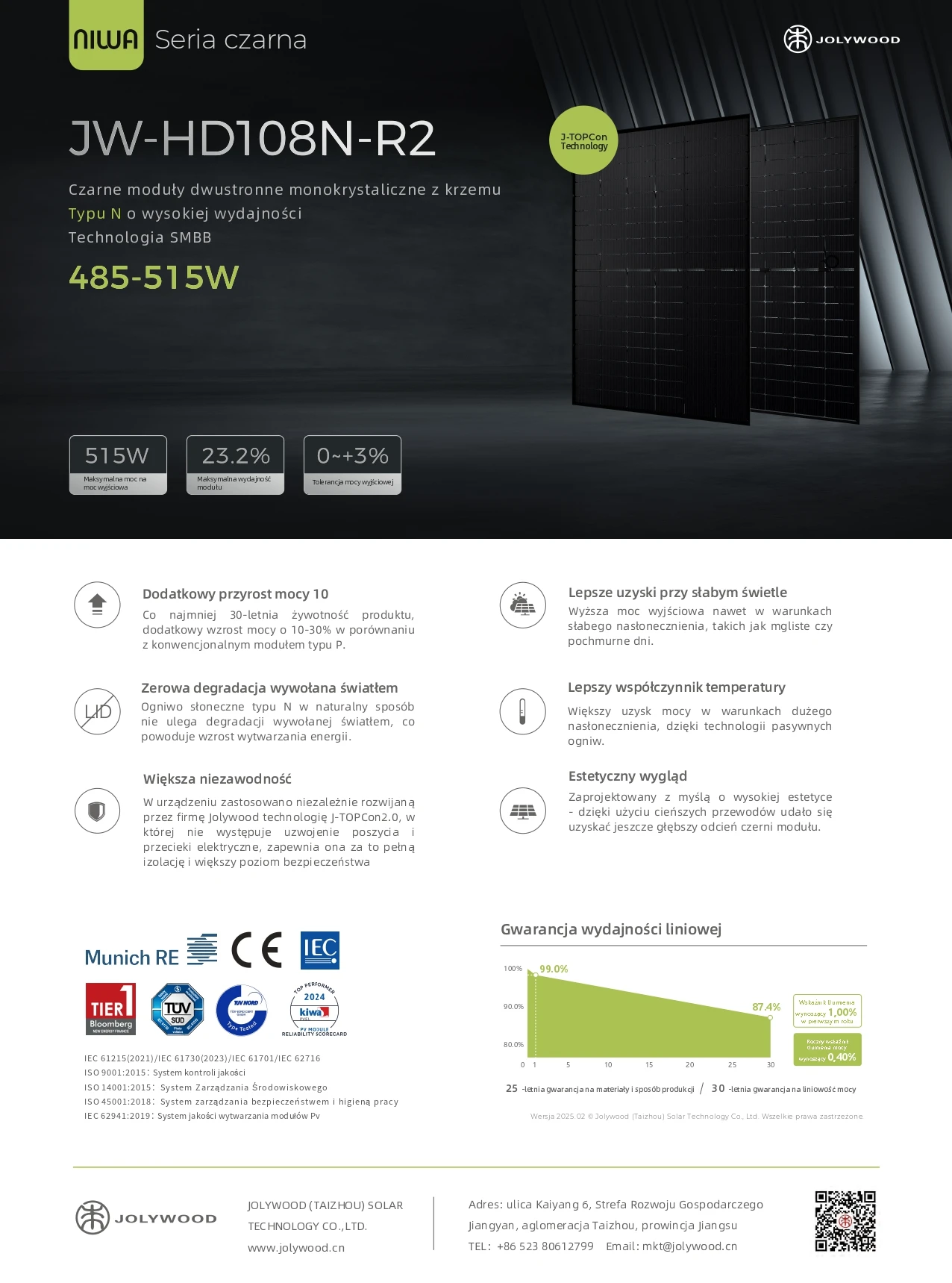

Modèle de la fiche produit: JW-HD108N-R2 / JW-HD108N PL 500W.

Puissance totale palette: 18,50 kWc.

Les panneaux utilisent la technologie moderne J-TOPCon, des cellules monocristallines de type N et une construction bifaciale, de sorte qu'ils peuvent générer de l'énergie à la fois à l'avant et à l'arrière du module. Grâce à leur design noir esthétique, les modules fonctionnent également bien dans les installations sur toit, où l'aspect moderne du système photovoltaïque est important.

⸻

Les caractéristiques les plus importantes du produit

• Palette complète: 37 pièces de panneaux
• Puissance d'un panneau: 500 W
• Puissance totale palette: 18,50 kWc
• Modules bifaces double face
• Technologie de type N
• Technologie J-TOPCon
• Technologie SMBB
• Série noire
• Construction double verre – verre 2,0 + 2,0 mm
• 108 cellules monocristallines
• Efficacité des modules 22,5 %
• Bilatéralité de 80%
• Rendement énergétique supplémentaire depuis la face arrière du module
• Tolérance de puissance positive 0 à +3%
• Zéro dégradation induite par la lumière – ZERO LID
• De meilleurs rendements dans des conditions de faible luminosité, par ex. par temps nuageux ou brumeux
• Meilleur coefficient de température
• Haute fiabilité et isolation électrique complète
• Aspect noir esthétique du module
• Résistance aux charges de neige et de vent
• 25 ans de garantie sur les matériaux et la fabrication
• 30 ans de garantie de puissance linéaire

⸻

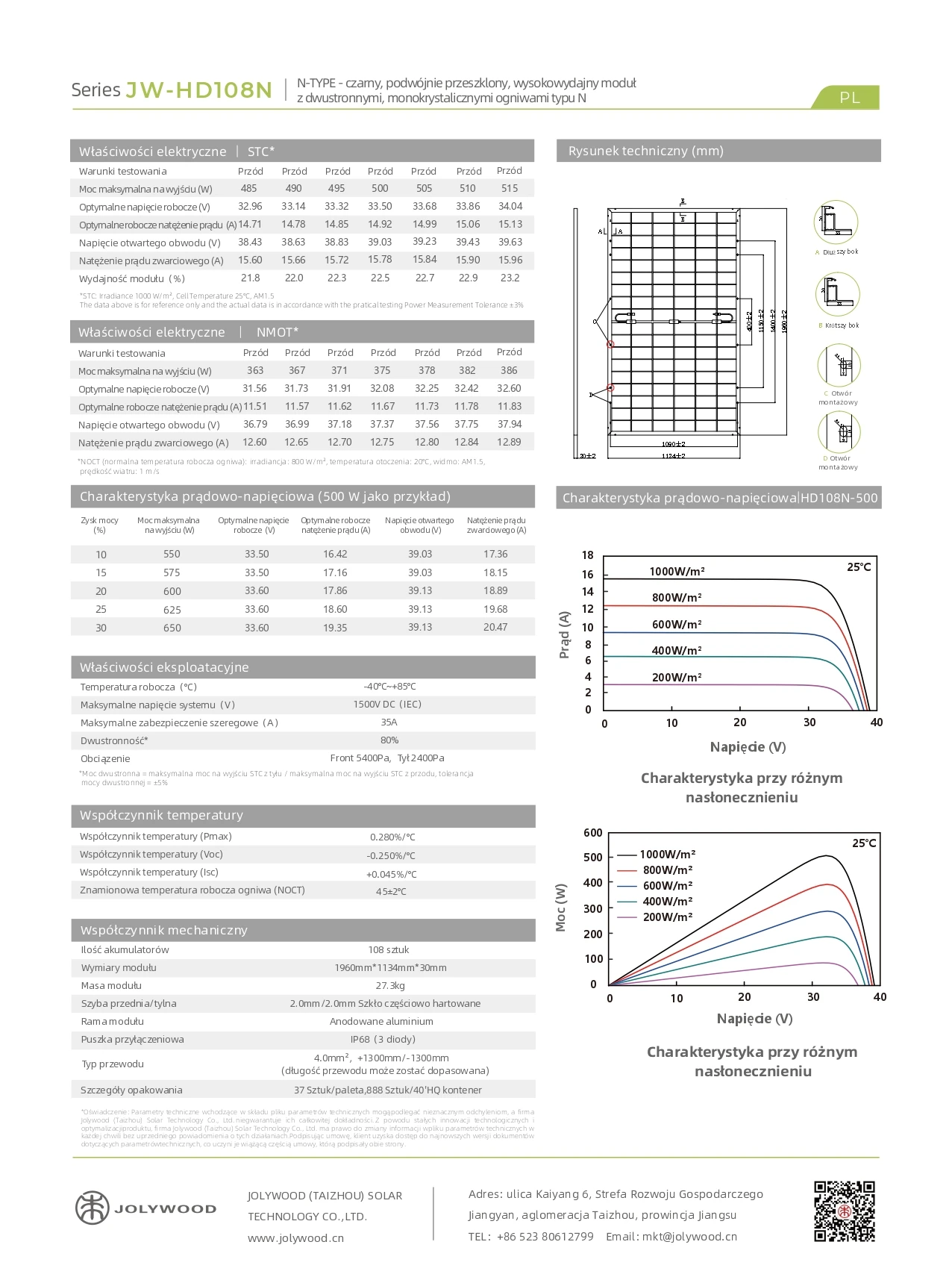

Spécifications techniques d'un panneau

• Producteur: Jolywood
• Modèle: JW-HD108N-R2 / JW-HD108N PL
• Puissance maximale: 500 W
• Type de module: module mono biface de type N
• Technologie: J-TOPCon
• Technologie de connexion: SMBB
• Construction: double vitrage
• Couleur: noir
• Nombre de cellules: 108 pièces
• Verre avant/arrière: verre semi-trempé de 2,0 mm/2,0 mm
• Cadre du module: aluminium anodisé
• Boîte de jonction: IP68, 3 diodes
• Câble: 4,0 mm², +1 300 mm / -1 300 mm, la longueur du câble peut être ajustée

⸻

Dimensions et poids

• Dimensions d'un panneau: 1960 × 1134 × 30 mm
• Poids d'un panneau: 27,3 kg
• Nombre de panneaux sur la palette: 37 pièces
• Poids estimé des panneaux uniquement: environ 1010,1 kg, hors poids de la palette et de l'emballage

⸻

Données de palette

• Nombre de panneaux sur la palette: 37 pièces
• Puissance d'un panneau: 500 W
• Puissance totale de la palette: 18 500 W / 18,50 kWc
• Le produit est emballé en usine et sécurisé pour le transport

⸻

Paramètres électriques STC d'un panneau

• Puissance maximale Pmax: 500 W
• Tension de fonctionnement optimale Vmp: 33,50 V
• Courant de fonctionnement optimal Imp: 14,92 A
• Tension en circuit ouvert Voc: 39,03 V
• Courant de court-circuit Isc: 15,78 A
• Efficacité des modules: 22,5 %

⸻

Paramètres électriques NMOT d'un panneau

• Puissance maximale Pmax: 375 W
• Tension de fonctionnement optimale Vmp: 32,08 V
• Courant de fonctionnement optimal Imp: 11,67 A
• Tension en circuit ouvert Voc: 37,37 V
• Courant de court-circuit Isc: 12,75 A

⸻

Paramètres de fonctionnement

• Plage de température de fonctionnement: -40°C à +85°C
• Tension maximale du système: 1 500 V CC CEI
• Protection série maximale: 35 A
• Bilatéralité: 80 %
• Charge mécanique en façade: 5400 Pa
• Charge mécanique par l'arrière: 2400 Pa

⸻

Coefficients de température

• Coefficient de température Pmax: 0,280%/°C
• Coefficient de température Voc: -0,250%/°C
• Coefficient de température Isc: +0,045%/°C
• Température nominale de fonctionnement de la cellule NOCT: 45 ±2°C

⸻

Rendement énergétique supplémentaire par l'arrière

Grâce à la technologie bifaciale, le panneau peut générer de l'énergie supplémentaire depuis l'arrière du module. Pour le modèle 500W, la fiche produit affiche les valeurs suivantes avec rendement supplémentaire:

• Avec 10% de rendement supplémentaire: 550 W par module
• Avec 15% de rendement supplémentaire: 575 W par module
• Avec 20% de rendement supplémentaire: 600 W par module
• Avec 25% de rendement supplémentaire: 625 W par module
• Avec 30% de rendement supplémentaire: 650 W par module

⸻

Informations supplémentaires sur la technologie

Les cellules de type N ne subissent naturellement pas de dégradation induite par la lumière, ce qui permet une production d'énergie accrue par rapport aux modules traditionnels de type P. La technologie J-TOPCon garantit un rendement élevé, un meilleur fonctionnement dans des conditions de faible luminosité et une plus grande fiabilité du module.

La série noire Jolywood a été conçue dans un souci d'esthétique élevée. Grâce à l'utilisation de câbles plus fins, une nuance de noir plus profonde a été obtenue, ce qui donne aux modules un bel aspect sur les toits des bâtiments résidentiels et commerciaux.

⸻

Informations supplémentaires sur le fabricant

Jolywood est un fabricant spécialisé dans la technologie de type N et les modules bifaces. L'entreprise utilise des solutions de production modernes, des technologies qui augmentent la durabilité et des solutions qui améliorent le rendement énergétique dans diverses conditions de travail.

⸻
