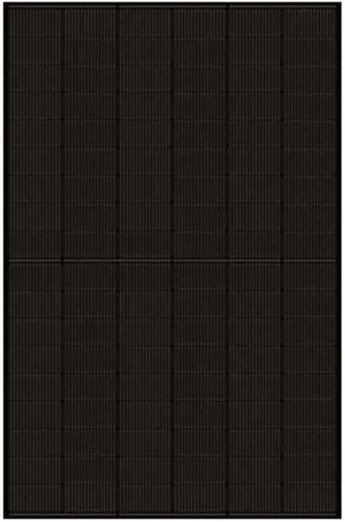

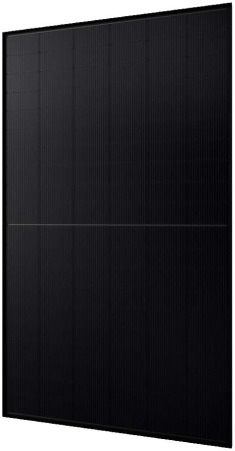

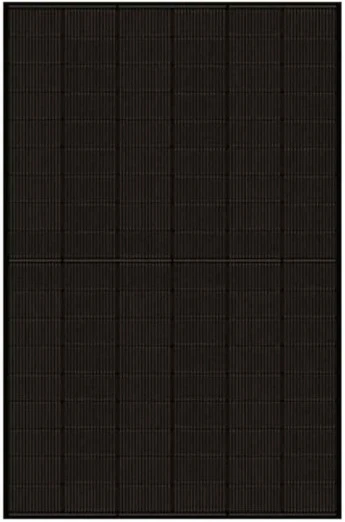

Palete de 37 peças. Painel fotovoltaico bifacial tipo N JolyWood 500W

Modelo da ficha do produto: JW-HD108N-R2 / JW-HD108N PL 500W.

Potência total da palete: 18,50 kWp.

Os painéis utilizam moderna tecnologia J-TOPCon, células monocristalinas tipo N e construção bifacial, para que possam gerar energia tanto na parte frontal quanto na traseira do módulo. O design estético em preto faz com que os módulos também funcionem bem em instalações em telhados, onde a aparência moderna do sistema fotovoltaico é importante.

⸻

As características mais importantes do produto

• Palete completa: 37 peças de painéis
• Potência de um painel: 500W
• Potência total do palete: 18,50 kWp
• Módulos bifaciais de dupla face
• Tecnologia tipo N
• Tecnologia J-TOPCon
• Tecnologia SMBB
• Série preta
• Construção em vidro duplo – vidro 2,0 + 2,0 mm
• 108 células monocristalinas
• Eficiência do módulo 22,5%
• Bilateralidade de 80%
• Rendimento de energia adicional na parte traseira do módulo
• Tolerância de potência positiva de 0 a +3%
• Zero degradação induzida pela luz – ZERO LID
• Melhores rendimentos com pouca luz, por ex. em dias nublados ou com neblina
• Melhor coeficiente de temperatura
• Alta confiabilidade e isolamento elétrico completo
• Aparência estética preta do módulo
• Resistência a cargas de neve e vento
• 25 anos de garantia em materiais e mão de obra
• 30 anos de garantia de energia linear

⸻

Especificações técnicas de um painel

• Produtor: Jolywood
• Modelo: JW-HD108N-R2 / JW-HD108N PL
• Potência máxima: 500 W
• Tipo de módulo: módulo mono bifacial tipo N
• Tecnologia: J-TOPCon
• Tecnologia de conexão: SMBB
• Construção: vidro duplo
• Cor: preto
• Número de células: 108 peças
• Vidro frontal/traseiro: vidro semi-temperado de 2,0 mm/2,0 mm
• Estrutura do módulo: alumínio anodizado
• Caixa de junção: IP68, 3 diodos
• Cabo: 4,0 mm², +1300 mm / -1300 mm, comprimento do cabo ajustável

⸻

Dimensões e peso

• Dimensões de um painel: 1960 × 1134 × 30 mm
• Peso de um painel: 27,3 kg
• Número de painéis no palete: 37 peças
• Peso estimado apenas dos painéis: aproximadamente 1.010,1 kg, excluindo o peso do palete e da embalagem

⸻

Dados de paletes

• Número de painéis no palete: 37 peças
• Potência de um painel: 500 W
• Potência total do palete: 18.500 W/18,50 kWp
• O produto é embalado de fábrica e seguro para transporte

⸻

Parâmetros elétricos STC de um painel

• Potência máxima Pmáx: 500 W
• Tensão operacional ideal Vmp: 33,50 V
• Corrente operacional ideal Imp: 14,92 A
• Tensão de circuito aberto Voc: 39,03 V
• Corrente de curto-circuito Isc: 15,78 A
• Eficiência do módulo: 22,5%

⸻

Parâmetros elétricos NMOT de um painel

• Potência máxima Pmáx: 375 W
• Tensão operacional ideal Vmp: 32,08 V
• Corrente operacional ideal Imp: 11,67 A
• Tensão de circuito aberto Voc: 37,37 V
• Corrente de curto-circuito Isc: 12,75 A

⸻

Parâmetros operacionais

• Faixa de temperatura operacional: -40°C a +85°C
• Tensão máxima do sistema: 1500 V CC IEC
• Proteção máxima em série: 35 A
• Bilateralidade: 80%
• Carga mecânica na frente: 5400 Pa
• Carga mecânica traseira: 2.400 Pa

⸻

Coeficientes de temperatura

• Coeficiente de temperatura Pmáx: 0,280%/°C
• Coeficiente de temperatura Voc: -0,250%/°C
• Coeficiente de temperatura Isc: +0,045%/°C
• Temperatura operacional nominal da célula NOCT: 45 ±2°C

⸻

Rendimento de energia adicional da parte traseira

Graças à tecnologia bifacial, o painel pode gerar energia adicional na parte traseira do módulo. Para o modelo de 500W, a ficha do produto apresenta os seguintes valores com rendimento adicional:

• Com rendimento adicional de 10%: 550 W por módulo
• Com rendimento adicional de 15%: 575 W por módulo
• Com rendimento adicional de 20%: 600 W por módulo
• Com rendimento adicional de 25%: 625 W por módulo
• Com rendimento adicional de 30%: 650 W por módulo

⸻

Informações adicionais sobre tecnologia

As células do tipo N naturalmente não sofrem degradação induzida pela luz, o que permite maior produção de energia em comparação com os módulos tradicionais do tipo P. A tecnologia J-TOPCon garante alta eficiência, melhor operação em condições de pouca luz e maior confiabilidade do módulo.

A série preta da Jolywood foi projetada com alta estética em mente. Graças ao uso de cabos mais finos, foi obtido um tom de preto mais profundo, o que faz com que os módulos fiquem bem em telhados de edifícios residenciais e comerciais.

⸻

Informações adicionais sobre o fabricante

Jolywood é um fabricante especializado em tecnologia tipo N e módulos bifaciais. A empresa utiliza soluções modernas de produção, tecnologias que aumentam a durabilidade e soluções que melhoram o rendimento energético em diversas condições de trabalho.

⸻
