[KG-DPH 4X3 „S”] KG Stół dwupodporowy dla 12PV (4×3), układ POZIOMY, moduł do szerokości 113,5cm / wysokości 180cm

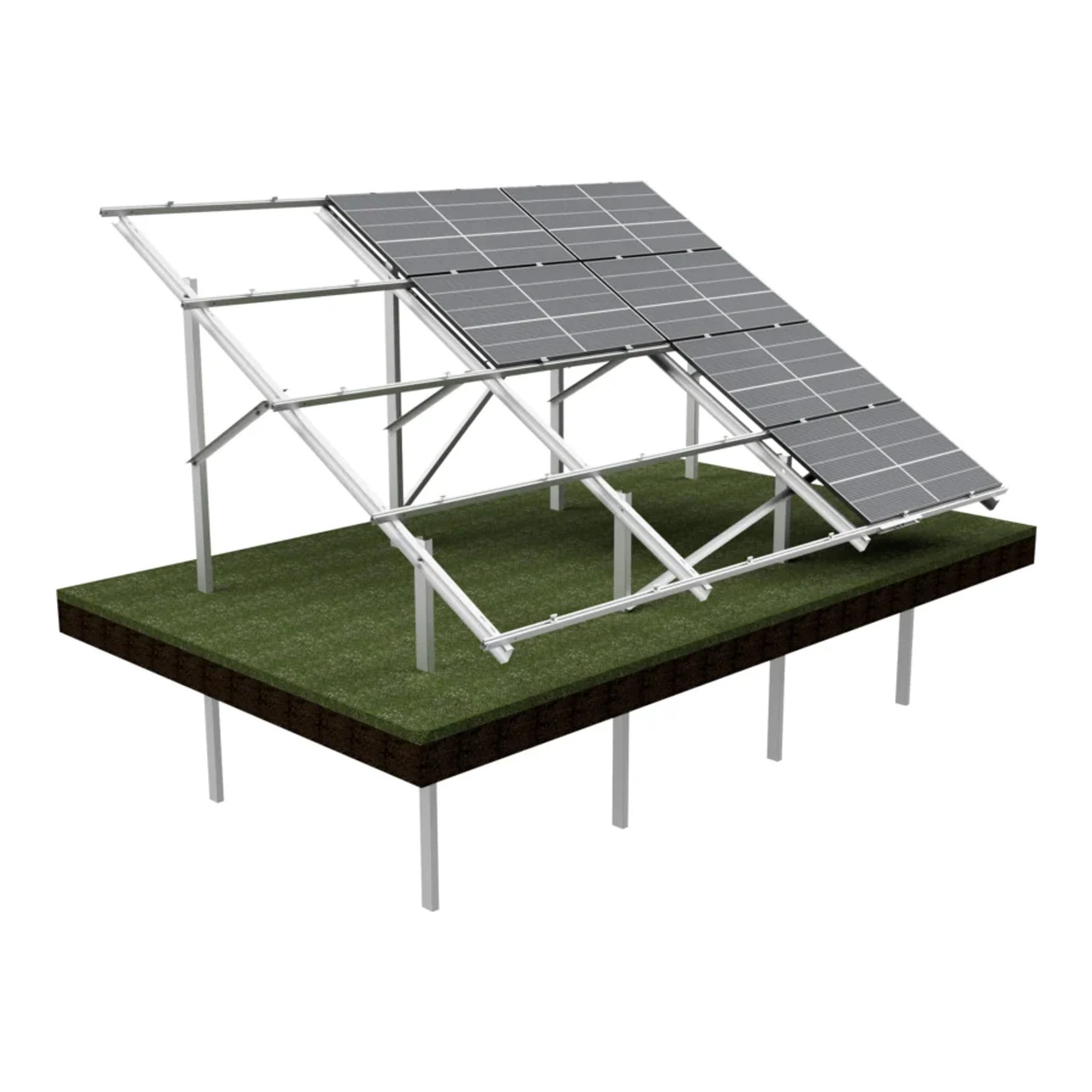

KG Stół dwupodporowy KG-DPH 4x3 S to wolnostojąca konstrukcja gruntowa przeznaczona do montażu 12 modułów fotowoltaicznych w układzie poziomym (4x3). System zaprojektowano dla modułów monofacial o maksymalnej szerokości 113,5 cm i wysokości do 180 cm, z kątem nachylenia 30° i mocowaniem wbijanym.

Producent: Elementum PV Sp. z o.o. to firma specjalizująca się w rozwiązaniach dla instalacji fotowoltaicznych. Dane producenta zawarte na karcie: Elementum PV Sp. z o.o., ul. Krośniewicka 4b, 09-500 Gostynin. Firma oferuje produkty wykonane zgodnie z normami wykonania PN-EN oraz udziela 10-letniej gwarancji na konstrukcję.

Parametry techniczne

• Układ: poziomy, dla 12 PV (4x3)
• Kompatybilność modułów: monofacial
• Maksymalna szerokość modułu: 113,5 cm
• Maksymalna wysokość modułu: 180 cm
• Kąt nachylenia konstrukcji: 30°
• Sposób mocowania do gruntu: wbijane
• Strefa wiatrowa: 1
• Strefa śniegowa: 3
• Normy wykonania: PN-EN 1090-2, PN-EN 1990, PN-EN 1991-1-3, PN-EN 1991-1-4, PN-EN 1993, PN-EN 1999

Parametry mechaniczne

• Materiał słupów: powłoka Magnelis®
• Materiał szyn: aluminium, EN AW 6063/T66
• Gwarancja: 10 lat
• Maksymalna wysokość nad poziomem morza: A = 300 m
• Maksymalna wysokość nad poziomem terenu (H): 2,8 m
• Maksymalny rozstaw słupów: 2,3 m
• Rozstaw modułów: konfiguracja 4x3 (12 modułów)
