[KG-DPH 4X4 „S”] KG Stół dwupodporowy dla 16PV (4×4), układ POZIOMY, moduł do szerokości 113,5cm / wysokości 180cm

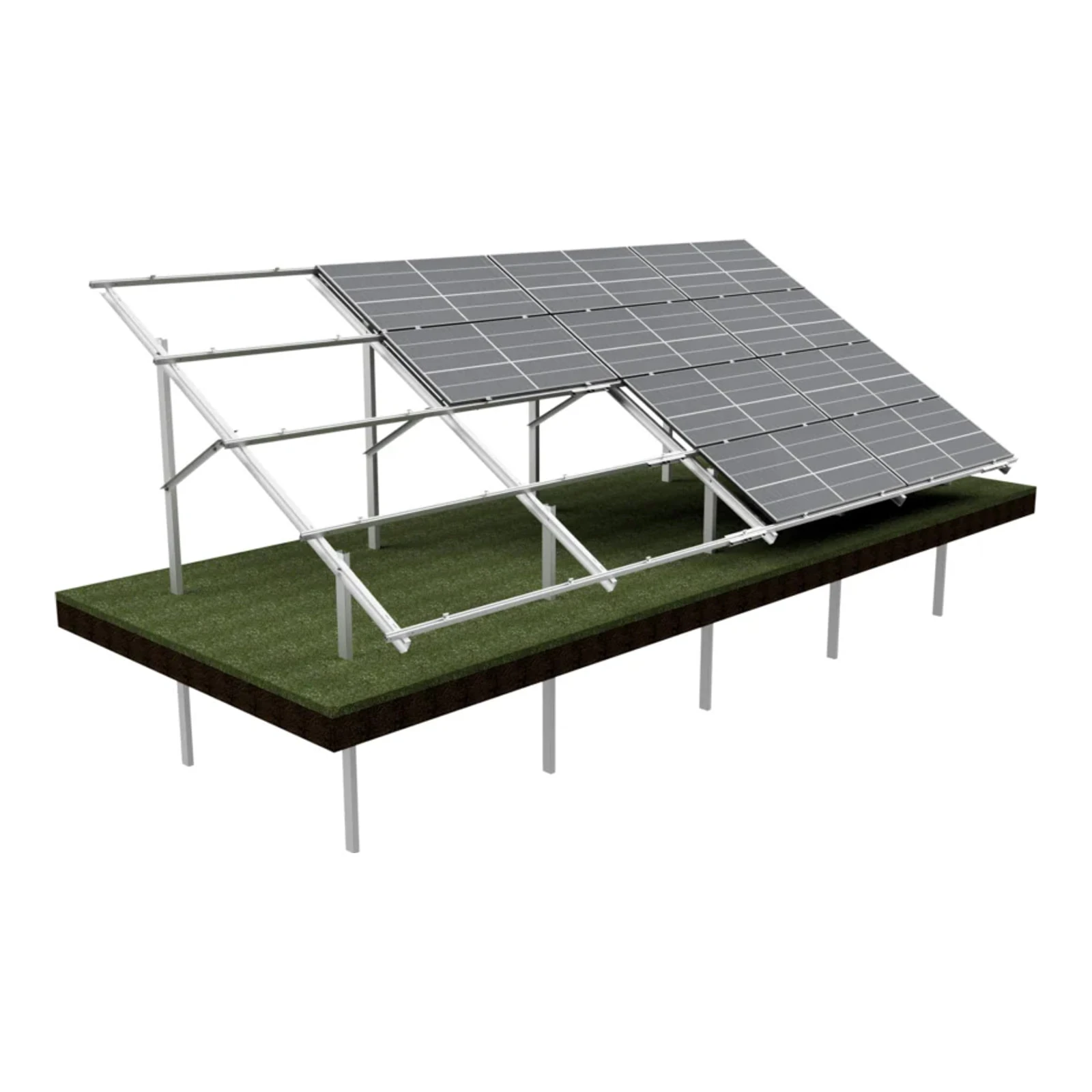

KG Stół dwupodporowy KG-DPH 4x4 S to wolnostojąca konstrukcja gruntowa zaprojektowana do montażu poziomego 16 modułów fotowoltaicznych (układ 4×4). Przeznaczona jest dla modułów monofacial o maksymalnej szerokości 113,5 cm i wysokości 180 cm, zapewnia stały kąt nachylenia 30° oraz montaż za pomocą wbijanych słupów.

Producent: Elementum PV Sp. z o.o. (ul. Krośniewicka 4b, 09-500 Gostynin). Firma stosuje elementy ze stopów aluminium zgodnych z EN AW 6063/T66 oraz powłoki ochronne Magnelis® na słupach. Produkt objęty jest 10-letnią gwarancją i spełnia wymagane normy wykonania, w tym normy PN-EN 1090-2, PN-EN 1990, PN-EN 1991-1-3, PN-EN 1991-1-4, PN-EN 1993 i PN-EN 1999.

Parametry techniczne

• Układ: poziomy dla 16 modułów (4×4)
• Rodzaj modułów: monofacial
• Maksymalna szerokość modułu: 113,5 cm
• Maksymalna wysokość modułu: 180 cm
• Kąt nachylenia: 30°
• Sposób mocowania: wbijane słupy (fundamenty palowe)
• Strefa wiatrowa: 1
• Strefa śniegowa: 3
• Normy wykonania: PN-EN 1090-2, PN-EN 1990, PN-EN 1991-1-3, PN-EN 1991-1-4, PN-EN 1993, PN-EN 1999

Parametry mechaniczne

• Materiał słupów: powłoka Magnelis®
• Materiał szyn: aluminium, EN AW 6063/T66
• Maksymalna wysokość nad poziomem terenu (H): 2,8 m
• Maksymalna wysokość nad poziomem morza (A): 300 m
• Rozstaw słupów (maks.): 2,1 m
• Dostępne opcje: klem w kolorze czarnym oraz klem z wyrównaniem potencjału
• Gwarancja: 10 lat
